Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Крышка-капот (004904054A0000000)
28
20
20
21
21
22
22
23
24
25
26
26
27
19
29
30
31
31
32
33
34
35
10
10
2
2
2
2
2
3
3
3
3
4
5
6
6
7
8
9
1
11
11
12
13
14
14
14
15
15
15
15
16
16
16
17
17
17
17
18
18
18

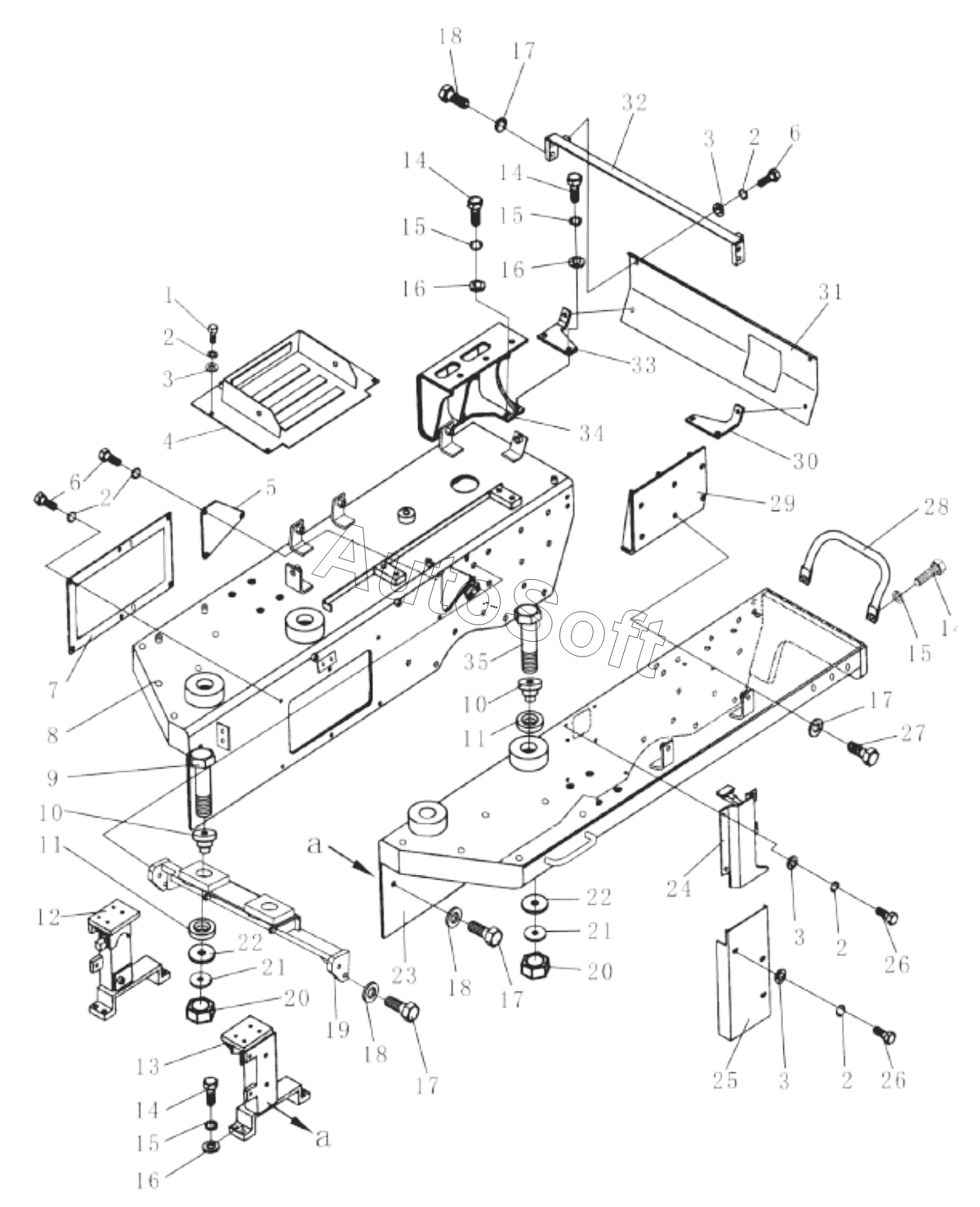

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Монтажная планка аккумулятора | |
| 2 | 1***4 | Bolt | |
| 3 | 1***4 | Washer | |
| 4 | 1***4 | Шайба 12 | |
| 5 | 0***0 | Крышка | |
| 6 | 1***9 | Bolt | |
| 7 | 0***0 | Крышка | |
| 8 | 0***0 | Правое крыло | |
| 9 | 1***6 | Болт M20x130-10.9 | |
| 10 | 0***0 | Демпфированный блок | |
| 11 | 0***0 | Демпфированный блок | |
| 12 | 0***0 | Подпорка | |
| 13 | 0***0 | Подпорка | |
| 14 | 1***9 | Bolt | |
| 15 | 1***8 | Washer | |
| 16 | 1***5 | Шайба 14-200HV | |
| 17 | 1***2 | Bolt | |
| 18 | 1***0 | Шайба 16-200HV | |
| 19 | 0***0 | Кронштейн | |
| 20 | 1***7 | Nut | |
| 21 | 1***3 | Шайба 20 | |
| 22 | 0***0 | Доска | |
| 23 | 0***0 | Левое крыло | |
| 24 | 0***0 | Защитная планка маслопровода | |
| 25 | 0***0 | Защитная планка маслопровода | |
| 26 | 1***8 | Bolt | |
| 27 | 1***8 | Bolt | |
| 28 | 0***0 | Поручень | |
| 29 | 0***0 | Подпорка | |
| 30 | 0***0 | Опорная планка | |
| 31 | 0***0 | Защитная планка | |
| 31 | 0***0 | Задняя защитная планка | |
| 32 | 0***0 | Кронштейн | |
| 33 | 0***0 | Опорная планка | |
| 34 | 0***0 | Подпорка | |
| 35 | 1***1 | Болт M20x140-10.9 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
