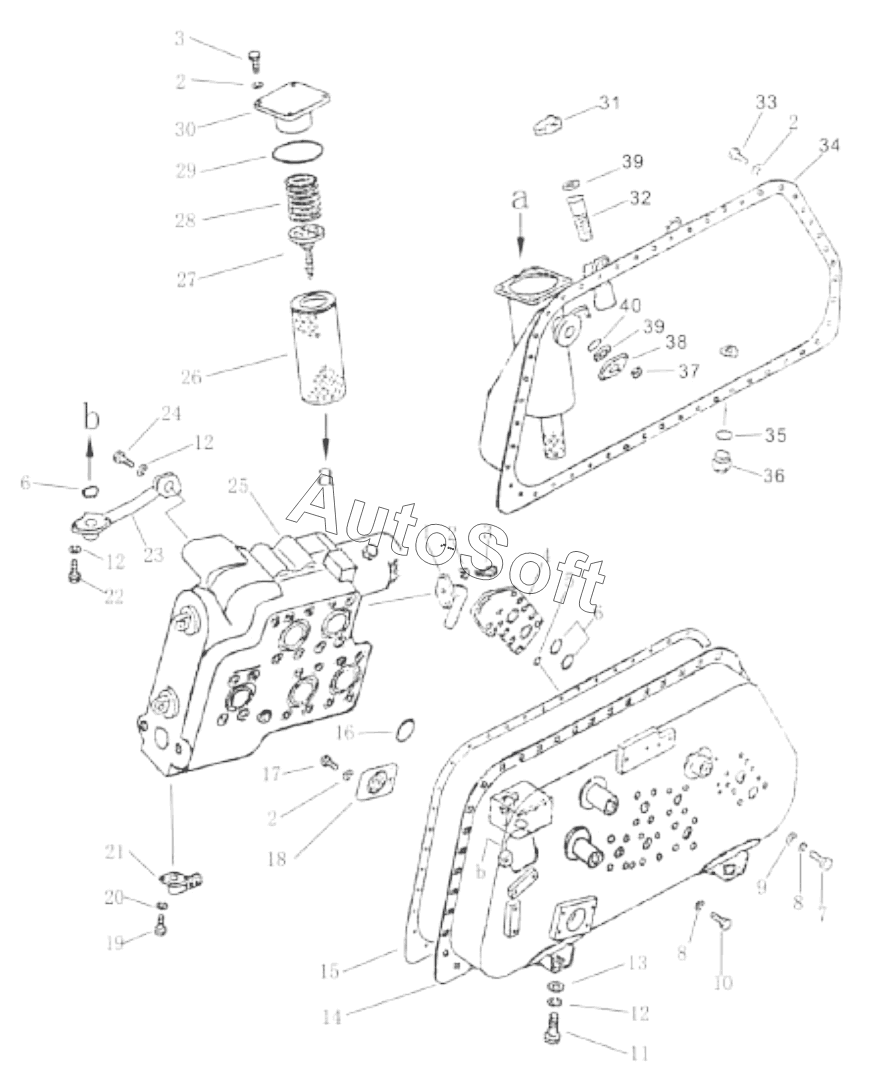

Каталог запасных частей к технике: Zoomlion ZD160T(S,SH, CS)-3 (2012). Цилиндр рабочих устройств (004904060A0000000)
1
2
2
2
2
3
3
4
5
6
6
7
8
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Дополнительная труба | |
| 2 | 1***7 | Washer | |
| 3 | 1***0 | Bolt | |
| 4 | 0***0 | Перекрышка | |
| 5 | 1***9 | О-кольцо | |
| 6 | 1***8 | О-кольцо 48x3.5 | |
| 7 | 1***8 | Bolt | |
| 8 | 1***4 | Washer | |
| 9 | 1***1 | Washer | |
| 10 | 1***9 | Bolt | |
| 11 | 1***9 | Болт M14x60-8.8 | |
| 12 | 1***4 | Washer | |
| 13 | 1***5 | Washer | |
| 14 | 0***0 | Корпус масляного бака | |
| 15 | 0***0 | Прокладка | |
| 16 | 0***0 | О-кольцо | |
| 17 | 1***2 | Bolt | |
| 18 | 0***0 | Толстая сетка фильтра | |
| 19 | 1***8 | Bolt | |
| 20 | 1***3 | Washer | |
| 21 | 0***0 | Переливная труба | |
| 22 | 1***9 | Bolt | |
| 23 | 0***0 | Откачивающая труба | |
| 24 | 1***9 | Болт M12x25-8.8 | |
| 25 | 0***0 | Клапан подъема и наклона лопаты | |
| 26 | 0***0 | Тело фильтра | |
| 27 | 0***0 | Безопасный клапна | |
| 28 | 0***0 | Пружина | |
| 29 | 1***2 | О-кольцо 124.4x3.1 | |
| 30 | 0***0 | Крышка | |
| 31 | 1***2 | Крышка заливного отверствия | |
| 32 | 0***0 | Фильтр | |
| 33 | 1***4 | Bolt | |
| 34 | 0***0 | Крышка бака топлива | |
| 35 | 1***3 | О-кольцо 32.7x3.4 | |
| 36 | 0***0 | Винт-заглушка | |
| 37 | 1***5 | Гайка M10-8 | |
| 38 | 0***0 | Крышка смотрового окна масла | |
| 39 | 0***0 | Резиновая диафрагма | |
| 40 | 0***0 | Стеклянная крышка |
