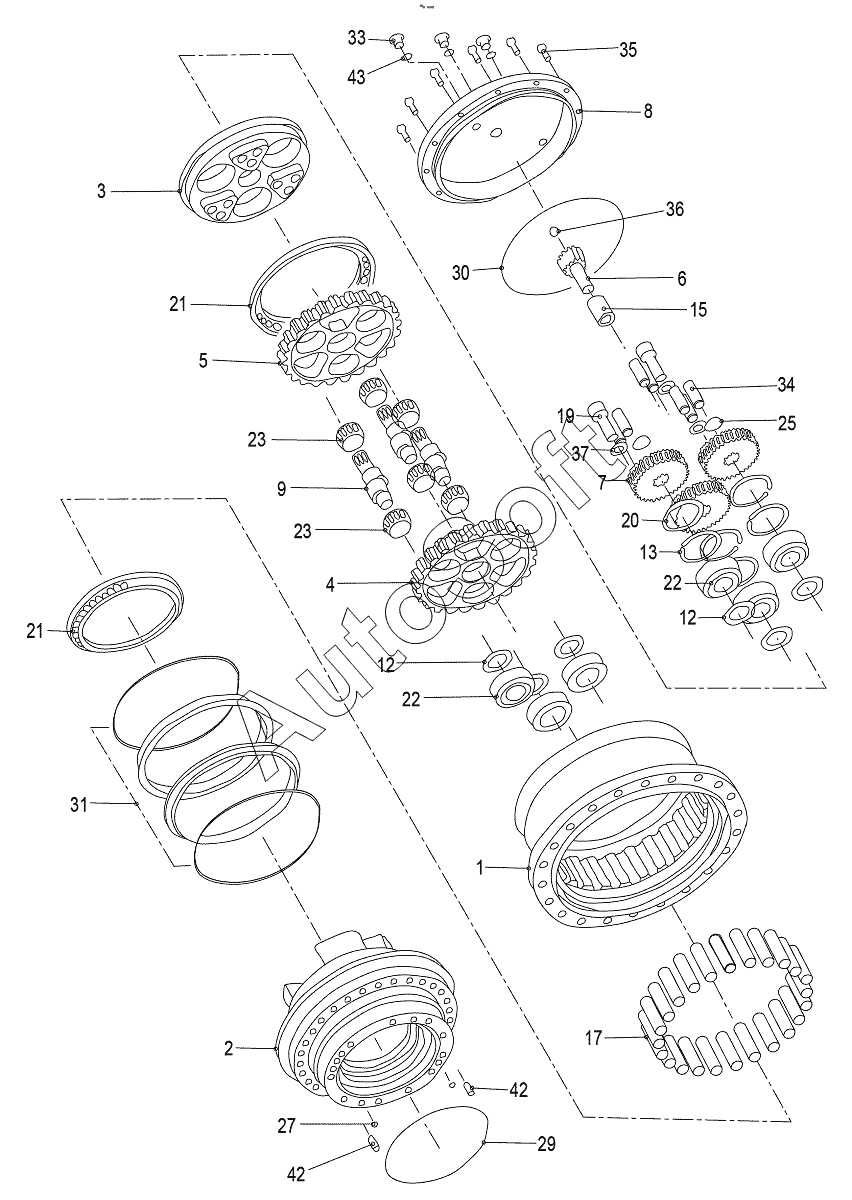

Каталог запасных частей к технике: Zoomlion ZE205E (2013). Travel Motor&Reduction Gear
2
3
19
34
37
4
5
9
12
12
22
22
23
23
7
31
1
6
8
13
15
17
20
21
21
25
27
29
30
33
35
36
42
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Hub | |
| 12 | 1***9 | Spacer | |
| 13 | 1***0 | Distance Piece | |
| 15 | 1***9 | Coupling | |
| 17 | 1***1 | Pin | |
| 19 | 1***2 | Hex.Socket Head Bolt | |
| 2 | 1***1 | Spindle | |
| 20 | 1***3 | Retaining-Ring Of Hole Use | |
| 21 | 1***3 | Angular | |
| 22 | 1***4 | Taper Roller Bearing | |
| 23 | 1***6 | Needle Roller Bearing | |
| 25 | 1***1 | Retaining-Ring | |
| 27 | 1***8 | O-Ring | |
| 29 | 1***7 | O-Ring | |
| 3 | 1***2 | Hold Flange | |
| 30 | 1***6 | O-Ring | |
| 31 | 1***0 | Floating Seal | |
| 33 | 1***8 | Hex.Socket Plug | |
| 34 | 1***7 | Parallel Pin | |
| 35 | 1***1 | Hex.Socket Head Bolt | |
| 36 | 1***5 | Steel Ball | |
| 37 | 1***8 | Washer | |
| 4 | 1***3 | Rv Gear A | |
| 42 | 1***9 | Parallel-Pin | |
| 43 | 1***1 | O-Ring | |
| 5 | 1***4 | Rv Gear B | |
| 6 | 1***5 | Input-Gear | |
| 7 | 1***6 | Spur-Gear | |
| 8 | 1***7 | Cover Distance Piece | |
| 9 | 1***8 | Crank Shaft | |
| A. | 1***9 | Reduction Gear Ass’y | |
| A.. | 1***9 | Spindle Kit | |
| A... | 1***2 | Spindle Ass’y | |
| B.. | 1***0 | Rv-Gear Ass’y | |
| B... | 1***3 | Rv-Gear Kit | |
| C.. | 1***1 | Spur-Gear Kit | |
| D.. | 1***7 | Floating-Seal Kit | |
| E. | 1***4 | Motor Sub Ass’y | |
| E.. | 1***1 | Cylinder-Block&Piston Kit | |
| E... | 1***0 | Piston Kit |
