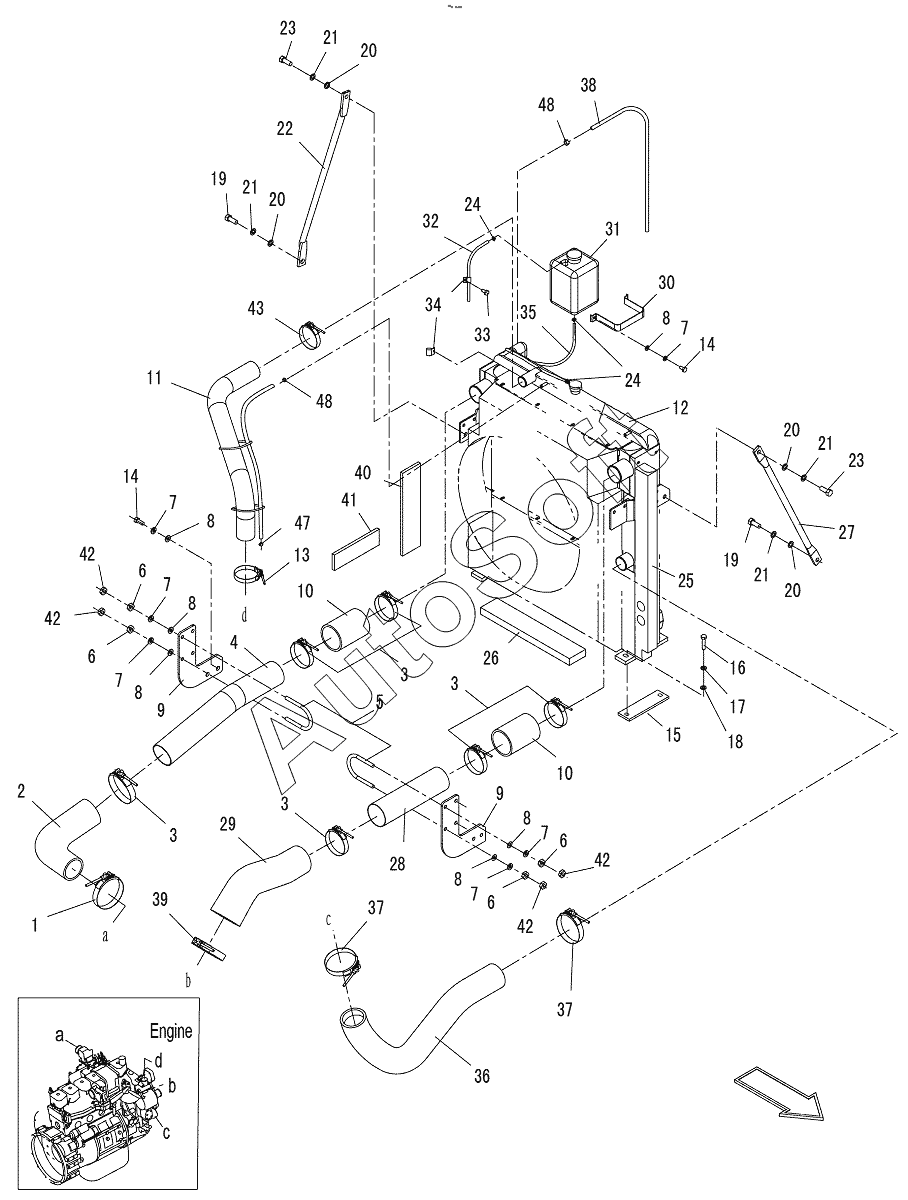

Каталог запасных частей к технике: Zoomlion ZE205E (2013). Cooling System
1
2
3
3
3
3
4
5
6
6
6
6
7
7
7
7
7
7
8
8
8
8
8
8
9
9
10
10
11
12
13
14
14
15
16
17
18
19
19
20
20
20
20
21
21
21
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
42
42
42
43
47
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | T-Hoop | |
| 2 | 0***0 | Glue Elbow | |
| 3 | 1***7 | T-Hoop | |
| 4 | 0***0 | Syphon | |
| 5 | 0***0 | U-Bolt | |
| 6 | 1***3 | Nut | |
| 7 | 1***7 | Washer | |
| 8 | 1***1 | Washer | |
| 9 | 0***0 | Steel Tube Site | |
| 10 | 0***0 | Link Pipe | |
| 11 | 0***0 | Outlet Pipe | |
| 12 | 1***3 | Cooler | |
| 13 | 1***8 | Hose Clamp | |
| 14 | 1***0 | Bolt | |
| 15 | 0***0 | Rubber Cushion | |
| 16 | 1***3 | Bolt | |
| 17 | 1***4 | Washer | |
| 18 | 1***1 | Washer | |
| 19 | 1***8 | Bolt | |
| 20 | 1***2 | Washer | |
| 21 | 1***5 | Washer | |
| 22 | 0***0 | Stay Bar | |
| 23 | 1***2 | Bolt | |
| 24 | 1***7 | Clamp | |
| 25 | 0***0 | Airproof Sponge | |
| 26 | 0***0 | Airproof Sponge | |
| 27 | 0***0 | Front Stay Bar | |
| 28 | 0***0 | Steel Pipe | |
| 29 | 0***0 | Glue Elbow | |
| 30 | 0***0 | Hoop Stripe | |
| 31 | 1***4 | Reservoir Tank | |
| 32 | 1***6 | Hose | |
| 33 | 1***7 | Bolt | |
| 34 | 1***9 | Fixing Clamp | |
| 35 | 1***7 | Hose | |
| 36 | 0***0 | Inlet Pipe | |
| 37 | 1***1 | Hose Clamp | |
| 38 | 1***8 | Hose | |
| 39 | 1***2 | T-hoop | |
| 40 | 0***0 | Airproof Sponge | |
| 41 | 0***0 | Airproof Sponge | |
| 42 | 1***8 | Nut | |
| 43 | 1***3 | T-hoop | |
| 44 | 0***0 | Plug | |
| 45 | 0***0 | Variable Hose | |
| 46 | 1***9 | Band | |
| 47 | 1***5 | Clamp | |
| 48 | 1***6 | Clamp |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
