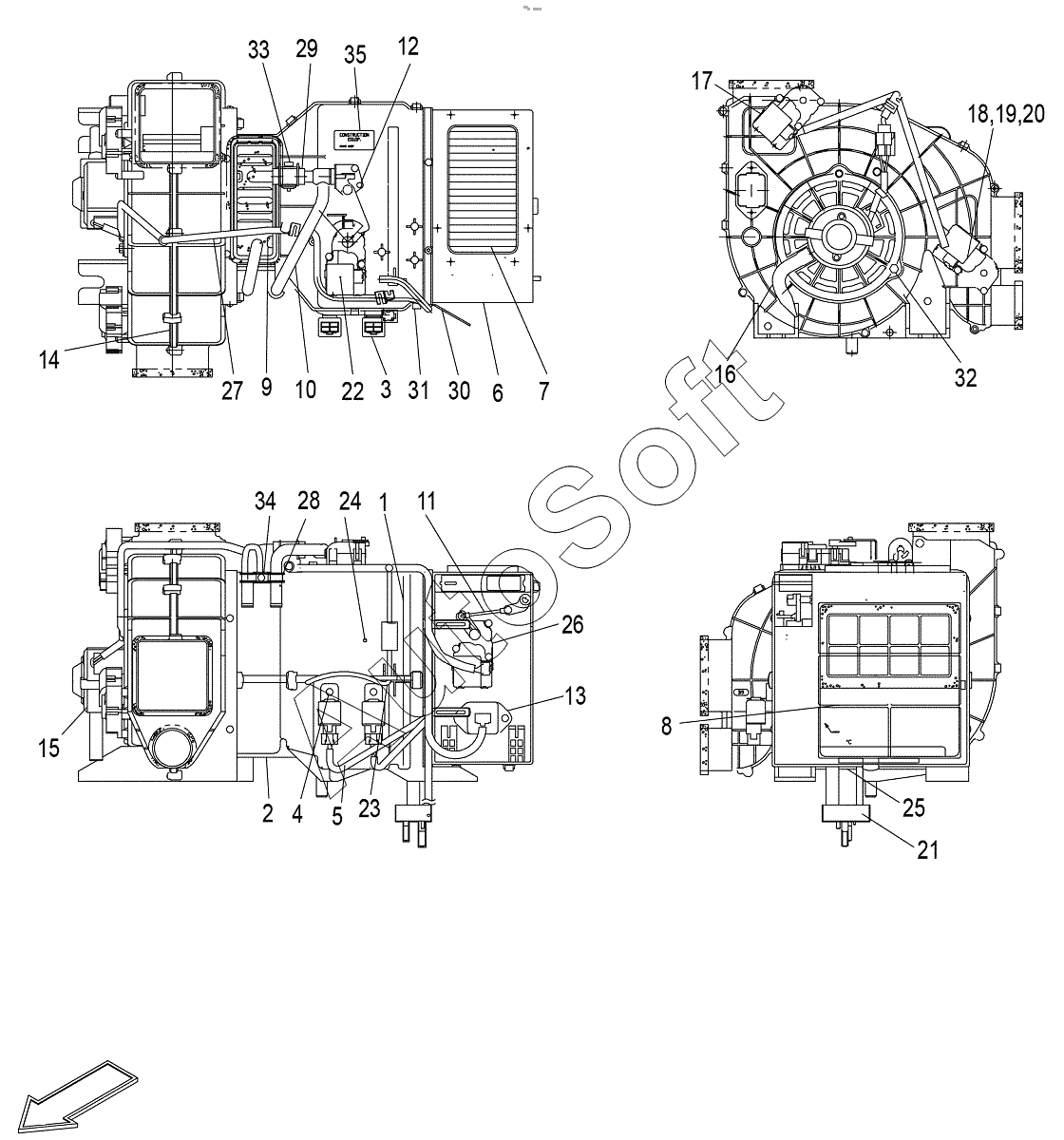

Каталог запасных частей к технике: Zoomlion ZE205E (2013). AC Evaporator
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Hvac Case Upp Assy | |
| 2 | 1***4 | Hvac Case Upp Assy | |
| 3 | 1***2 | Relay | |
| 4 | 1***6 | Crew Tap T.H | |
| 5 | 1***2 | Insu Low | |
| 6 | 1***6 | E Case Assy | |
| 7 | 1***4 | Fre Air Filter | |
| 8 | 1***5 | Rec Air Filter | |
| 9 | 1***0 | H-Rad Set | |
| 10 | 1***9 | Valve Assy | |
| 11 | 1***1 | Intake Rod | |
| 12 | 1***8 | Screw T,H Tap | |
| 13 | 1***3 | Resistor Assy | |
| 14 | 1***2 | Blower Case Assy | |
| 15 | 1***3 | Fan&Mntor Assy | |
| 16 | 1***0 | Hose Drain | |
| 17 | 1***6 | M-Act Assy-Vent | |
| 18 | 1***7 | M-Act Assy-Def-Foot | |
| 19 | 1***8 | M-Act Assy-Temp | |
| 20 | 1***9 | M-Act Assy-Intake | |
| 21 | 1***4 | Evap Core Assy | |
| 22 | 1***6 | Core Ass’y-Lami | |
| 23 | 1***5 | Exp.V-V Assy | |
| 24 | 1***9 | Cap Flange | |
| 25 | 1***7 | Side Plate | |
| 26 | 1***8 | Sensor-Duct | |
| 27 | 1***5 | Wiring Assy | |
| 28 | 1***7 | H-Rad Pipe Clamp | |
| 29 | 1***0 | Water Hose | |
| 30 | 1***1 | Wire Holder | |
| 31 | 1***2 | Clip Case | |
| 32 | 1***0 | Screw Tap T.H | |
| 33 | 1***3 | Hose Clamp Ass’ | |
| 34 | 1***6 | Screw Tap T.H | |
| 35 | 1***5 | Name Plate |
