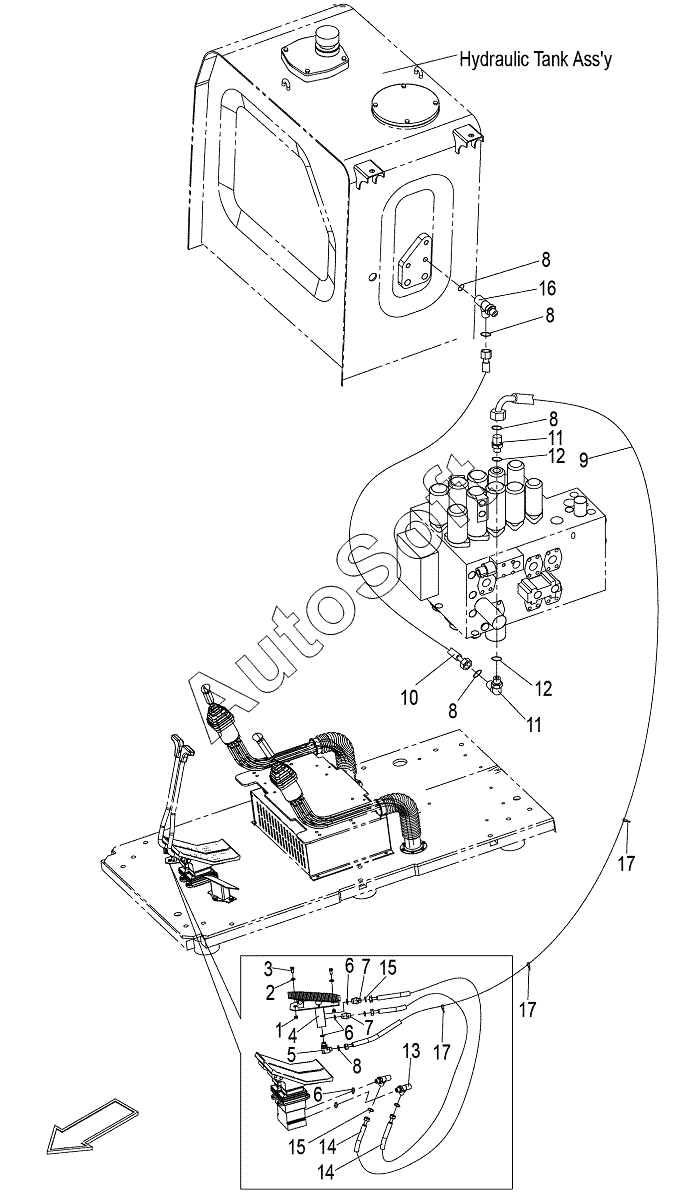

Каталог запасных частей к технике: Zoomlion ZE205E (2013). Hydraulic Breaker Pilot Piping
1
2
3
4
5
6
6
6
7
7
8
8
8
8
8
9
10
11
11
12
12
13
14
14
15
15
16
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Nut | |
| 2 | 1***0 | Washer | |
| 3 | 1***4 | Болт M10x30-10.9 | |
| 4 | 1***8 | Pilot Valve | |
| 5 | 1***8 | Connector | |
| 6 | 1***2 | O-Ring | |
| 7 | 1***8 | Nipple | |
| 8 | 1***6 | O-Ring | |
| 9 | 1***1 | Hose | |
| 10 | 1***1 | Hose | |
| 11 | 1***7 | Nipple | |
| 12 | 1***8 | O-Ring | |
| 13 | 1***2 | Nipple | |
| 14 | 1***4 | Hose | |
| 15 | 1***0 | O-Ring | |
| 16 | 1***2 | Nipple | |
| 17 | 1***1 | Nilon Band |
