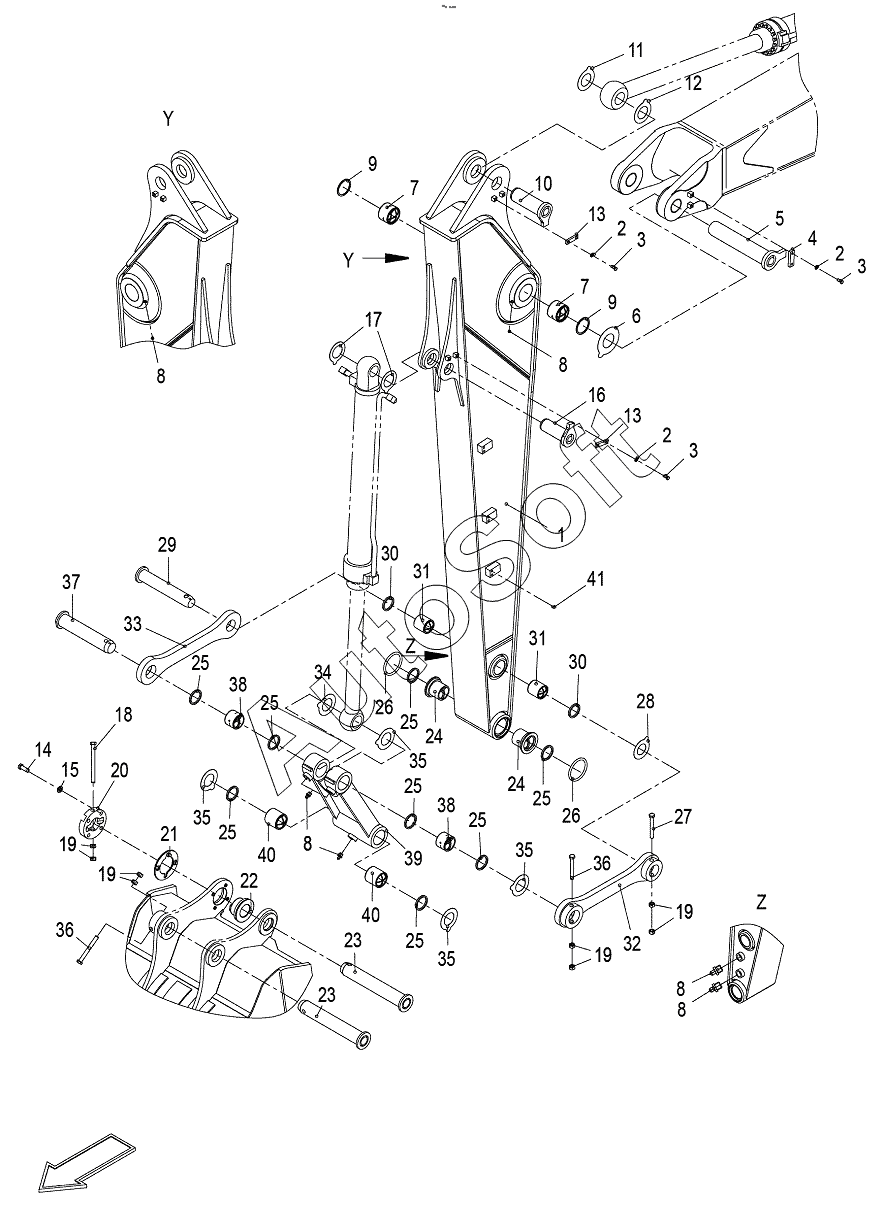

Каталог запасных частей к технике: Zoomlion ZE205E (2013). Arm Assy (Arm, 2925mm)
1
2
2
2
3
3
3
4
5
6
7
7
8
8
8
8
8
9
9
10
11
12
13
13
14
15
16
17
18
19
19
19
19
20
21
22
23
23
24
24
25
25
25
25
25
25
25
25
26
26
27
28
29
30
30
31
31
32
33
34
35
35
35
35
36
36
37
38
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Arm | |
| 2 | 1***2 | Washer | |
| 3 | 1***0 | Болт M12x30-10.9 | |
| 4 | 0***0 | Plate | |
| 5 | 0***0 | Pin | |
| 6 | 0***0 | Spacer | |
| 7 | 0***0 | Bushing | |
| 8 | 1***9 | Oil Cup | |
| 9 | 1***3 | Seal | |
| 10 | 0***1 | Pin | |
| 11 | 0***0 | Spacer | |
| 12 | 0***0 | Spacer | |
| 13 | 0***0 | Plate | |
| 14 | 1***2 | Bolt | |
| 15 | 1***9 | Bolt | |
| 16 | 0***1 | Pin | |
| 17 | 0***0 | Spacer | |
| 18 | 0***0 | Bolt | |
| 19 | 1***4 | Nut | |
| 20 | 0***0 | Blocking Ring | |
| 21 | 0***0 | Washer Assembly | |
| 22 | 0***0 | Bushing | |
| 23 | 0***0 | Pin | |
| 24 | 0***1 | Bushing | |
| 25 | 1***4 | Seal | |
| 26 | 0***0 | O-Ring | |
| 27 | 1***2 | Bolt | |
| 28 | 0***0 | Spacer | |
| 29 | 0***0 | Pin | |
| 30 | 1***5 | Seal | |
| 31 | 0***1 | Bushing | |
| 32 | 0***0 | Link | |
| 33 | 0***0 | Link | |
| 34 | 0***0 | Spacer | |
| 35 | 0***0 | Spacer | |
| 36 | 1***8 | Bolt | |
| 37 | 0***0 | Pin | |
| 38 | 0***0 | Bushing | |
| 39 | 0***0 | Link | |
| 40 | 0***1 | Bushing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
