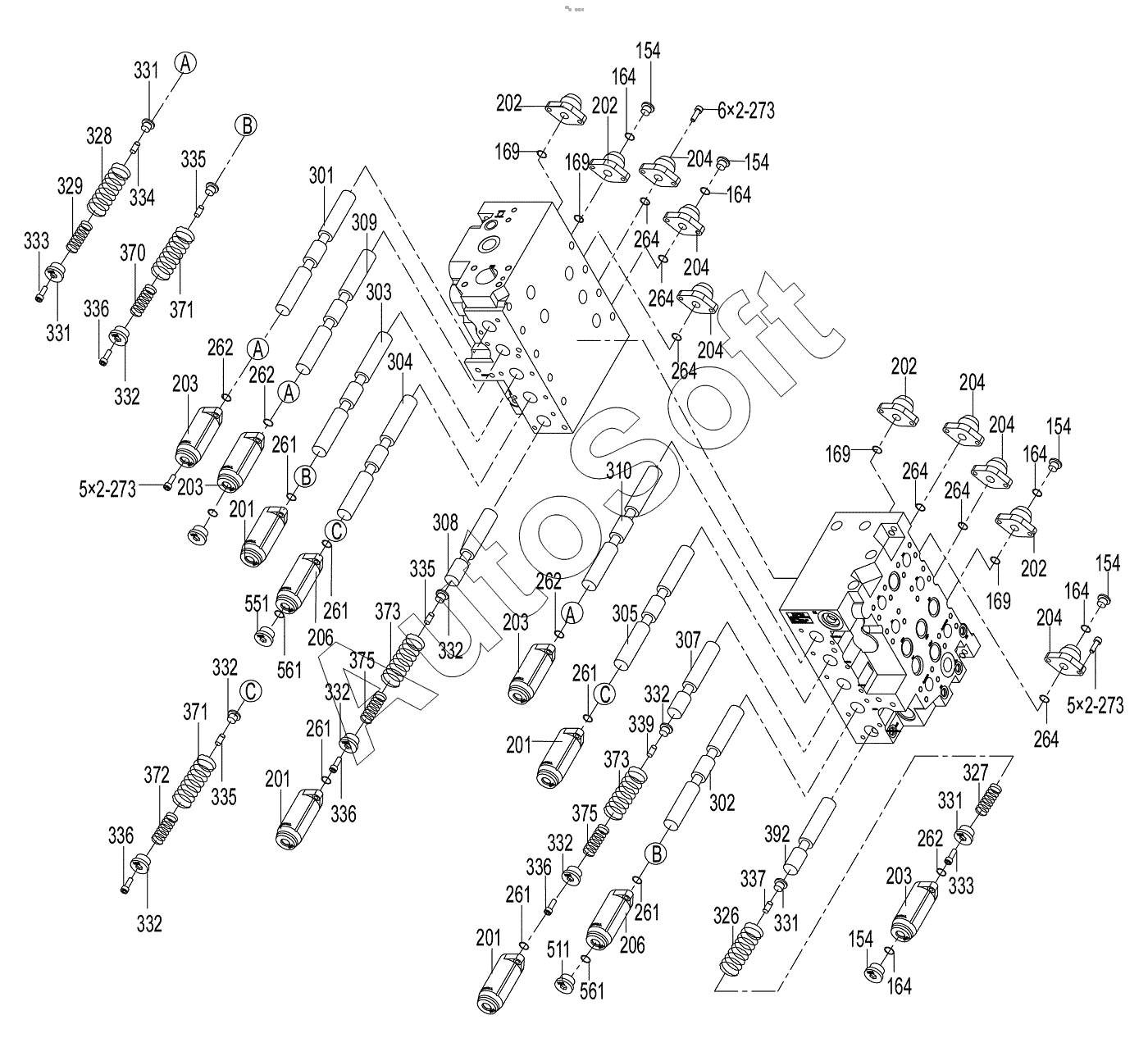

Каталог запасных частей к технике: Zoomlion ZE205E (2013). Multi Control Valve
339
511
392
375
375
373
373
372
371
371
370
337
336
336
336
336
335
335
335
334
333
333
332
332
332
332
332
332
332
331
331
331
331
329
561
561
328
551
164
164
164
164
164
206
206
204
204
204
204
204
204
203
203
203
203
202
202
202
202
201
201
201
201
169
169
169
169
154
154
154
154
154
303
327
326
310
309
307
305
304
302
301
273
273
273
264
264
264
264
264
264
262
262
262
262
261
261
261
261
261
261
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 101 | 1***1 | Casing A | |
| 102 | 1***0 | Casing B | |
| 103 | 1***4 | Straight-Travelvalve | |
| 103 | 1***6 | Straight-Travelvalve | |
| 104 | 1***7 | Boom Priority Valve | |
| 153 | 1***6 | Roh Plug | |
| 154 | 1***7 | Roh Plug | |
| 155 | 1***5 | Roh Plug | |
| 158 | 1***9 | Plug | |
| 159 | 1***1 | Plug | |
| 164 | 1***8 | O-Ring | |
| 165 | 1***7 | O-Ring | |
| 166 | 1***3 | O-Ring | |
| 167 | 1***1 | O-Ring | |
| 168 | 1***4 | O-Ring | |
| 169 | 1***8 | O-Ring | |
| 201 | 1***5 | Cover.Spring | |
| 202 | 1***8 | Cover.Spring | |
| 203 | 1***7 | Cover.Spring | |
| 204 | 1***6 | Cover.Spring | |
| 206 | 1***6 | Cover.Arm | |
| 209 | 1***9 | Flange | |
| 251 | 1***0 | Logiccontrol Valve | |
| 252 | 1***5 | Assy.Lock Valve | |
| 254 | 1***9 | Swing Logic Valve | |
| 261 | 1***5 | O-Ring | |
| 262 | 1***4 | O-Ring | |
| 264 | 1***0 | O-Ring | |
| 273 | 1***8 | Screw.Hex.S.H.C | |
| 301 | 1***0 | Spool.Travel | |
| 302 | 1***9 | Assy.Arm Spool | |
| 303 | 1***2 | Spool.Boom | |
| 304 | 1***1 | Spool.Blcket | |
| 305 | 1***6 | Spool.Swing | |
| 306 | 1***0 | Spool.Arm | |
| 307 | 1***5 | Spool.Boom | |
| 309 | 1***9 | Spool Option | |
| 310 | 1***1 | Spool Travel | |
| 324 | 1***2 | Spring | |
| 325 | 1***1 | Spring | |
| 326 | 1***0 | Spring | |
| 327 | 1***4 | Spring | |
| 328 | 1***5 | Spring | |
| 329 | 1***9 | Spring | |
| 331 | 1***7 | Seat.Spring | |
| 332 | 1***2 | Seat.Spring | |
| 333 | 1***3 | Bolt.Spacer | |
| 334 | 1***9 | Stopper | |
| 335 | 1***0 | Stopper | |
| 336 | 1***1 | Bolt.Spacer | |
| 337 | 1***3 | Stopper | |
| 338 | 1***4 | Stopper | |
| 339 | 1***5 | Stopper | |
| 355 | 1***7 | Piston | |
| 356 | 1***3 | Piston | |
| 370 | 1***2 | Spring | |
| 371 | 1***0 | Spring | |
| 372 | 1***2 | Spring | |
| 373 | 1***3 | Spring | |
| 375 | 1***5 | Spring | |
| 391 | 1***8 | Straight Travel Spool | |
| 392 | 1***1 | Spool Bypath-Cut | |
| 511 | 1***3 | Poppet | |
| 513 | 1***0 | Poppet | |
| 515 | 1***2 | Poppet | |
| 516 | 1***8 | Poppet | |
| 521 | 1***3 | Spring | |
| 522 | 1***4 | Spring | |
| 523 | 1***8 | Spring | |
| 551 | 1***5 | Spool.Boom | |
| 552 | 1***7 | Plug | |
| 554 | 1***6 | Plug | |
| 555 | 1***7 | Assy Check Valve | |
| 561 | 1***6 | O-Ring | |
| 601 | 1***5 | Assy Main Rettef | |
| 602 | 1***3 | Assy Port Rellet | |
| 603 | 1***9 | Assy Port Rellet | |
| 611 | 1***8 | Assy Nege-Con Rellet | |
| 971 | 1***1 | Screw.Hex.S.H.C | |
| 974 | 1***2 | Screw.Hex.S.H.C | |
| 975 | 1***3 | Screw.Hex.S.H.C | |
| 976 | 1***3 | Screw.Hex.S.H.C | |
| 977 | 1***7 | Plate Name | |
| 978 | 1***1 | Pin |
