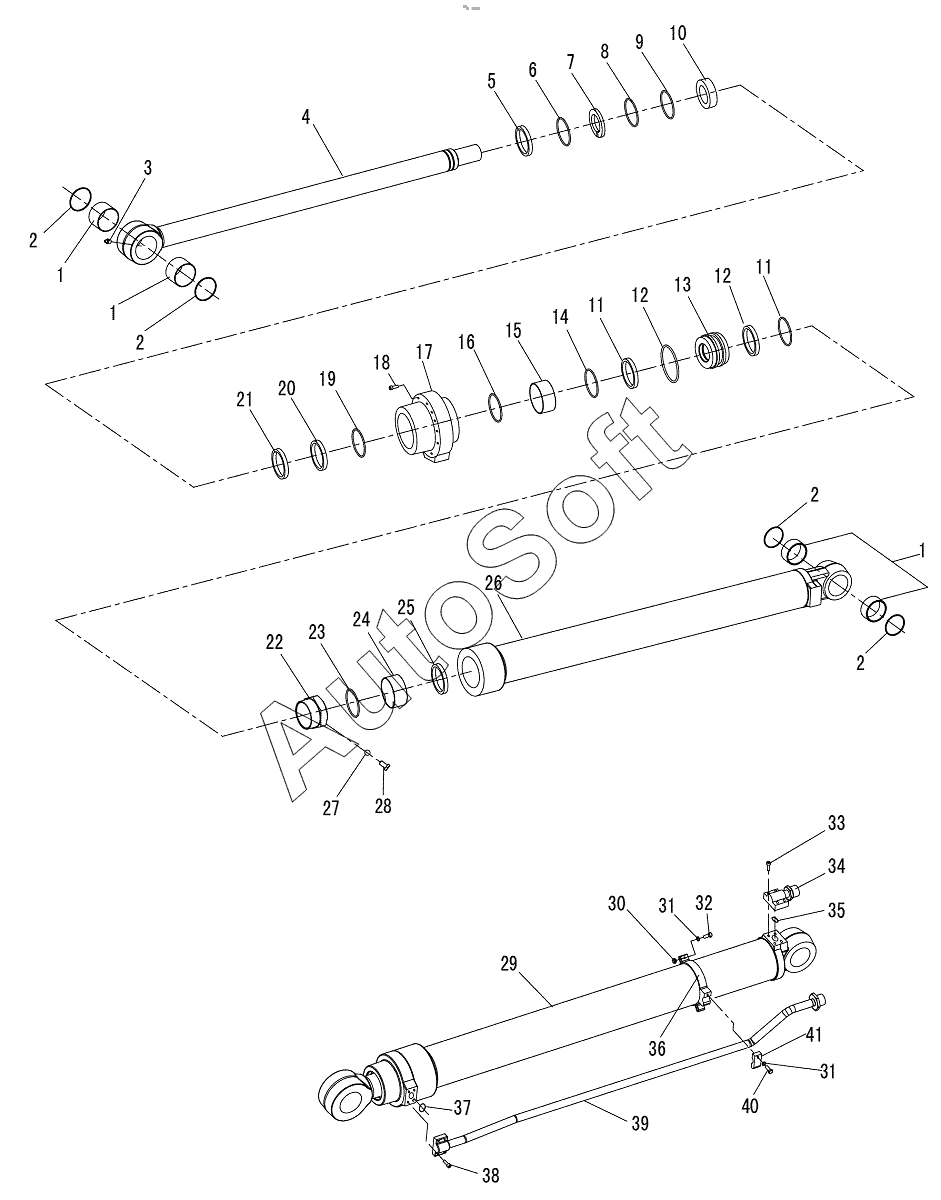

Каталог запасных частей к технике: Zoomlion ZE205E (2013). Arm Cylinder
1
1
1
2
2
2
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | B-Bushing | |
| 2 | 1***7 | Ring-Dust | |
| 3 | 1***4 | Масленка 90°M10x1 | |
| 4 | 1***5 | Piston-Perch | |
| 5 | 1***6 | Ring-Dust | |
| 6 | 1***5 | Ring-Snap | |
| 7 | 1***8 | Opening Ring-Snap | |
| 8 | 1***7 | Sealing Strip-Axis | |
| 9 | 1***9 | Ring-Buffer | |
| 10 | 1***0 | Sliding Bushing | |
| 11 | 1***4 | Pollutant Ring | |
| 12 | 1***5 | Oriented Ring | |
| 13 | 1***0 | Piston | |
| 14 | 1***6 | Sealing Ring | |
| 15 | 1***7 | Ring-Buffer | |
| 16 | 1***3 | Releasing Ring | |
| 17 | 1***9 | Gland | |
| 18 | 1***0 | Bolt-Hex | |
| 19 | 1***3 | O-Sealing Ring | |
| 20 | 1***2 | O-Ring-Snap | |
| 21 | 1***1 | Ring-Sna | |
| 22 | 1***2 | Band | |
| 23 | 1***5 | Releasing Ring | |
| 24 | 1***3 | Behind Ring-Buffer | |
| 25 | 1***4 | Ring-Snap | |
| 26 | 1***4 | Cylinder Ass`Y | |
| 27 | 1***6 | Bolt | |
| 28 | 1***8 | Steel Ball | |
| 29 | 1***5 | Arm Cylinder | |
| 30 | 1***9 | Nut | |
| 31 | 1***2 | Spring Cushion | |
| 32 | 1***9 | Болт M10x35-8.8 | |
| 33 | 1***2 | Screw | |
| 34 | 1***8 | Oil Pipe Assy-B | |
| 35 | 1***7 | O-Sealing Ring | |
| 36 | 1***6 | Cylinder Assy | |
| 37 | 1***8 | Sealing Ring | |
| 38 | 1***1 | Bolt | |
| 39 | 1***9 | Oil Pipe Assy | |
| 40 | 1***6 | Bolt | |
| 41 | 1***7 | Plate |
