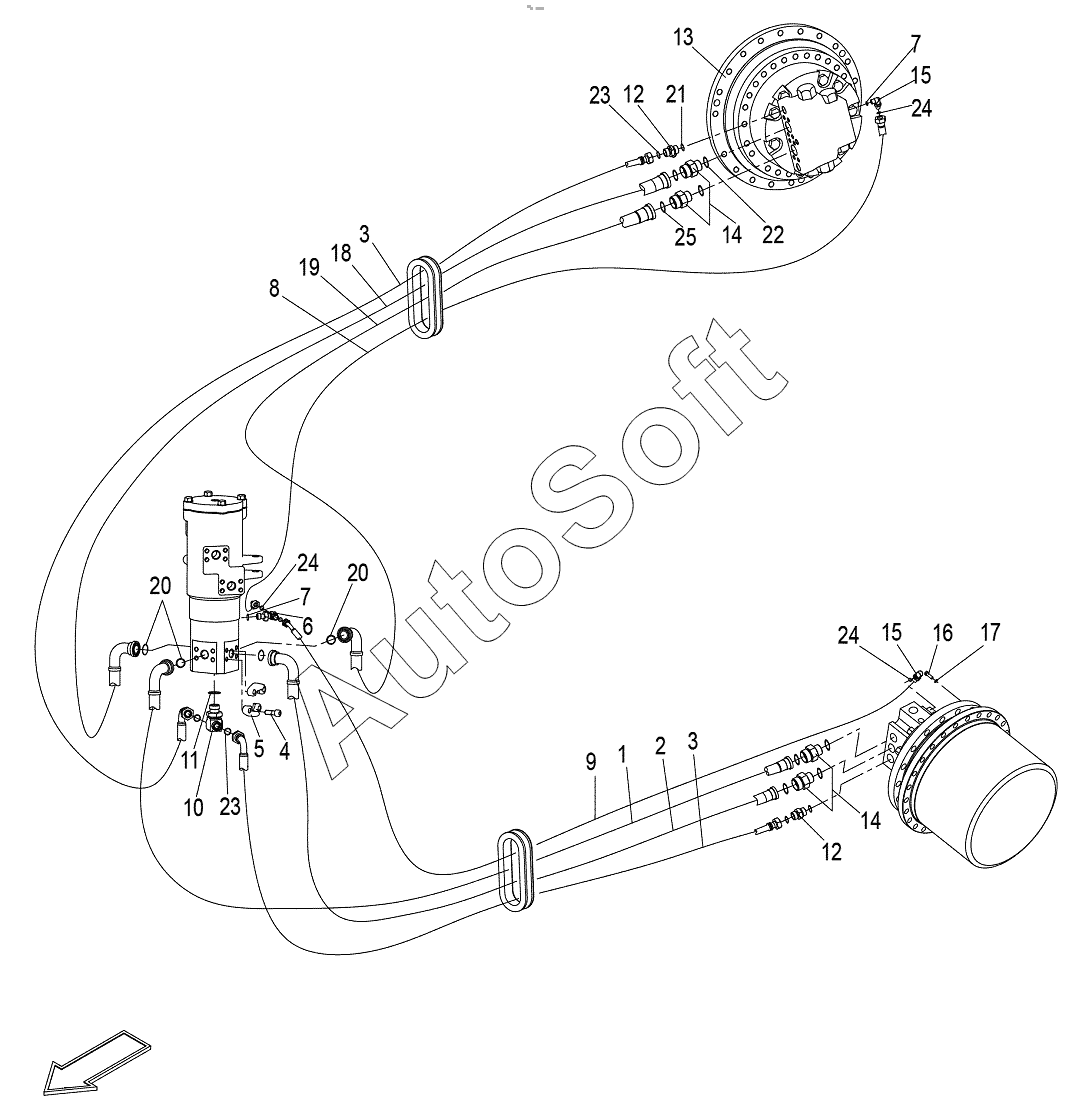

Каталог запасных частей к технике: Zoomlion ZE205E (2013). Travel Piping
1
2
3
3
4
5
6
7
7
8
9
10
11
12
12
13
14
14
15
15
16
17
18
19
20
20
21
22
23
23
24
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Hose | |
| 2 | 1***9 | Hose | |
| 3 | 1***0 | Hose | |
| 4 | 1***0 | Bolt | |
| 5 | 1***9 | Flange | |
| 6 | 0***0 | Nipple | |
| 7 | 1***2 | O-Ring | |
| 8 | 1***1 | Hose | |
| 9 | 1***3 | Hose | |
| 10 | 0***0 | Nipple | |
| 11 | 1***4 | O-Ring | |
| 12 | 1***8 | Nipple | |
| 13 | 1***2 | Travel Motor | |
| 14 | 1***9 | Nipple | |
| 15 | 1***9 | Connector | |
| 16 | 1***9 | Bolt | |
| 17 | 0***0 | Washer | |
| 18 | 1***4 | Hose | |
| 19 | 1***5 | Hose | |
| 20 | 1***8 | O-Ring | |
| 21 | 1***3 | O-Ring | |
| 22 | 1***8 | O-Ring | |
| 23 | 1***3 | O-Ring | |
| 24 | 1***6 | O-Ring | |
| 25 | 1***2 | O-Ring |
