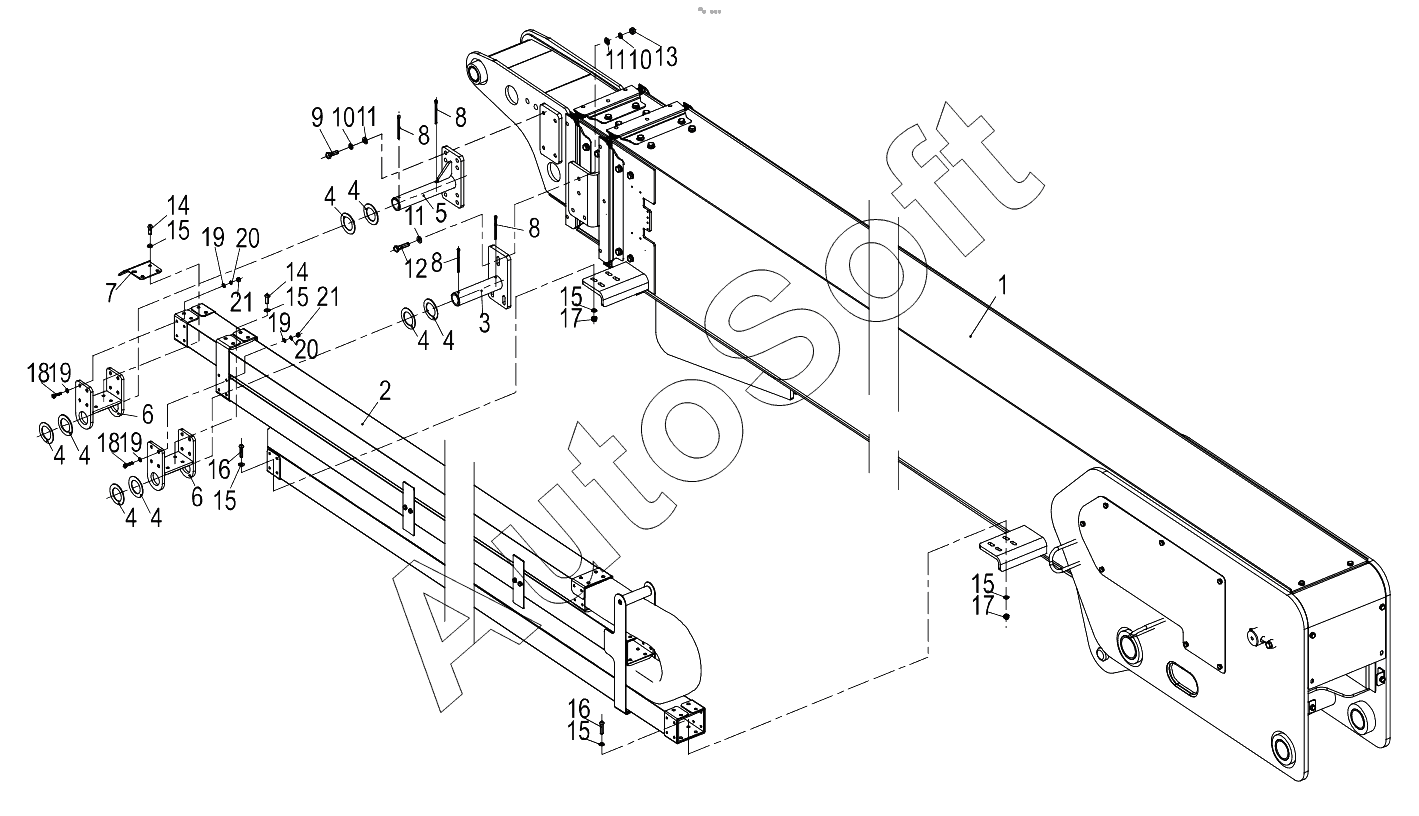

Каталог запасных частей к технике: Zoomlion ZT20J (2019). Cable chain system 00771400700000000
1
2
3
4
4
4
4
4
4
4
4
5
6
6
7
8
8
8
8
9
10
10
11
11
11
12
13
14
14
15
15
15
15
15
15
16
16
17
17
18
18
19
19
19
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Boom | |
| 2 | 0***0 | Cable chain mechanism | |
| 3 | 0***0 | Middle bracket | |
| 4 | 0***0 | Washer | |
| 5 | 0***0 | Mounting bracket | |
| 6 | 0***0 | Swing bracket | |
| 7 | 0***0 | Guide plate | |
| 8 | 1***7 | Pin | |
| 9 | 1***5 | Bolt M10x30-8.8 | |
| 10 | 1***2 | Seal ring | |
| 11 | 1***9 | Flat washer A class 10-200HV | |
| 12 | 1***7 | Bolt M10x40-8.8 | |
| 13 | 1***3 | Nut | |
| 14 | 1***8 | Screw M8x25-A2-70 | |
| 15 | 1***5 | Flat washer A class 8-200HV | |
| 16 | 1***9 | Screw M8x35 | |
| 17 | 1***3 | Hexagon lock nut with non-metallic insert M8-8 | |
| 18 | 1***0 | Bolt M6x25-A2-70 | |
| 19 | 1***1 | Flat washer A class 6-A2 | |
| 20 | 1***0 | Standard spring washer 6 | |
| 21 | 1***5 | Hexagon nut M6-A2-70 |
