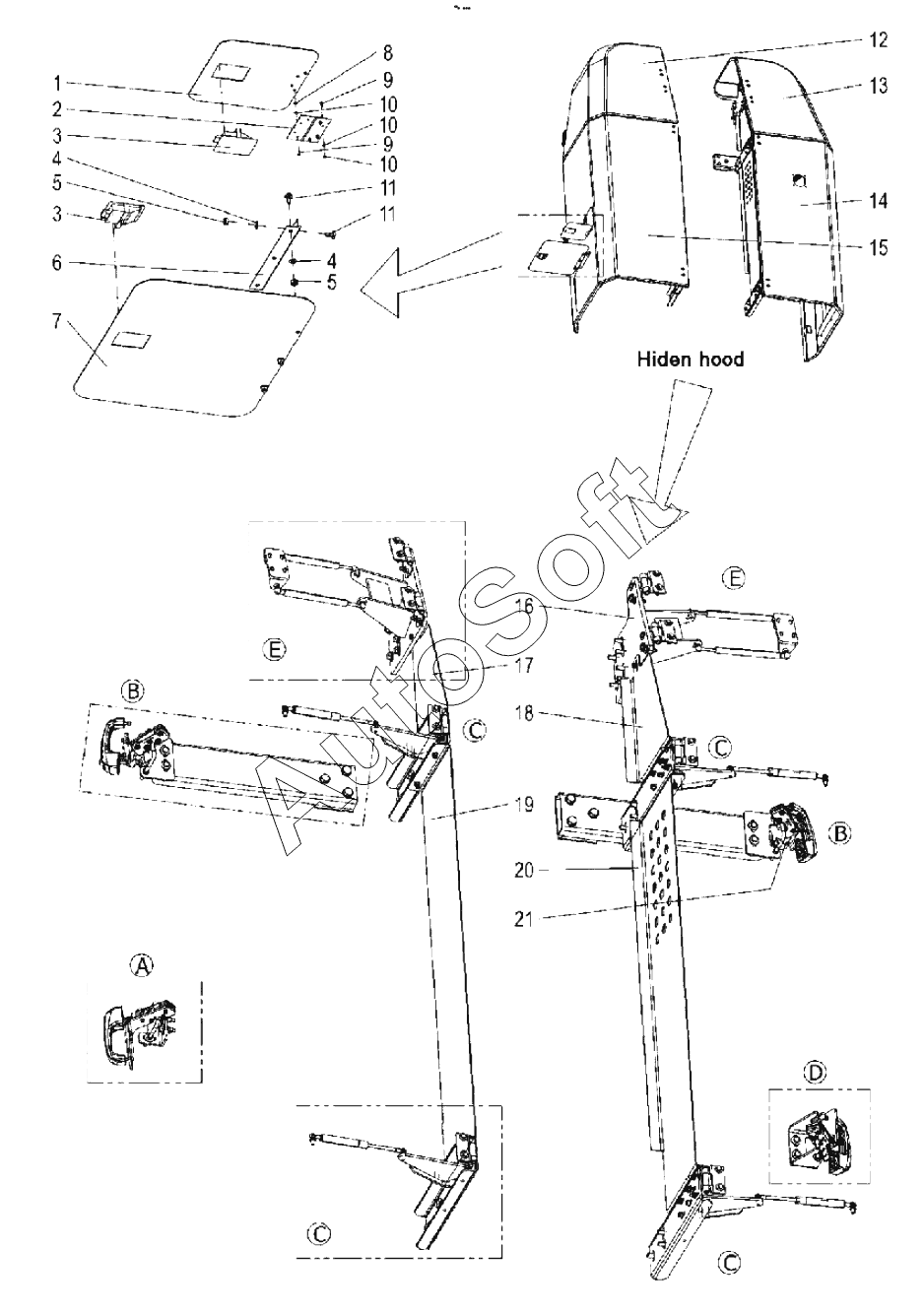

Каталог запасных частей к технике: Zoomlion ZT20J (2019). Hood 00771101100000000
1
2
3
3
4
4
5
5
6
7
8
9
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Plate | |
| 2 | 1***1 | Hinge | |
| 3 | 1***4 | Tongue type lock | |
| 4 | 1***5 | Flat washer A class 8-200HV | |
| 5 | 1***9 | Hexagon nut M8-8 | |
| 6 | 1***2 | Hinge | |
| 7 | 0***0 | Door plate | |
| 8 | 1***2 | Nut M4-A2-70 | |
| 9 | 1***0 | Washer 4-200HV | |
| 10 | 1***0 | Screw M10x60-8.8 | |
| 11 | 1***2 | Screw M8x16-4.8 | |
| 12 | 0***0 | Rear-right hood welds | |
| 13 | 0***0 | Rear-left hood welds | |
| 14 | 0***0 | Front-left hood welds | |
| 15 | 0***0 | Front-right hood welds | |
| 16 | 0***0 | Rear-left hood support | |
| 17 | 0***0 | Right side close plate I | |
| 18 | 0***0 | Left side close plate I | |
| 19 | 0***0 | Right side close plate II | |
| 20 | 0***0 | Left side close plate II | |
| 21 | 0***0 | Key cylinder mounting plate | |
| 22 | 1***5 | Door lock | |
| 23 | 1***3 | Door knob | |
| 24 | 0***0 | Key cylinder mounting plate | |
| 25 | 1***2 | Washer10-200HV | |
| 26 | 1***3 | Bolt M10x40-8.8 | |
| 27 | 1***1 | Flat washer A class 6-A2 | |
| 28 | 1***7 | Bolt M8x16-8.8 | |
| 29 | 1***5 | Screw | |
| 30 | 1***3 | Nut | |
| 31 | 0***0 | Round steel | |
| 32 | 0***0 | Plate | |
| 33 | 1***4 | Nut M10-8 | |
| 34 | 1***9 | Flat washer A class 10-200HV | |
| 35 | 1***5 | Nut M10-8 | |
| 36 | 1***6 | Door lock | |
| 37 | 0***0 | Key cylinder mounting plate | |
| 38 | 1***8 | Door stop bolt M10x70 | |
| 39 | 0***0 | Round steel | |
| 40 | 1***5 | Bolt M10x35-8.8 | |
| 41 | 0***0 | Right rear lock seat plate | |
| 42 | 1***0 | Bolt M16x80-8.8 | |
| 43 | 1***2 | Washer 16-200HV | |
| 44 | 0***0 | Rear lock seat support | |
| 45 | 1***2 | Seal ring | |
| 46 | 1***7 | Gas spring | |
| 47 | 0***0 | Front gas spring support | |
| 48 | 1***0 | Hexagon bolt M8x30-8.8 | |
| 49 | 1***1 | Bolt M12x30-8.8 | |
| 50 | 1***3 | Washer | |
| 51 | 1***1 | Washer12-300HV | |
| 52 | 1***0 | Washer8-200HV | |
| 53 | 1***9 | Hinge | |
| 54 | 1***3 | Hexagon lock nut with non-metallic insert M8-8 | |
| 55 | 1***9 | Hexagon bolt M8x25-8.8 | |
| 56 | 0***0 | Front hood support | |
| 57 | 0***0 | Lock seat plate | |
| 58 | 0***0 | Round steel | |
| 59 | 0***0 | Rear gas spring support | |
| 60 | 1***0 | Washer | |
| 61 | 1***1 | Gas spring | |
| 62 | 1***8 | Bolt M8x20-8.8 | |
| 63 | 0***0 | Right rear hood Support | |
| 64 | 1***0 | Flat washer A class 12-200HV | |
| 65 | 1***9 | Болт M12x40-8.8 | |
| 66 | 1***9 | Hexagon bolt M8x35-8.8 |
