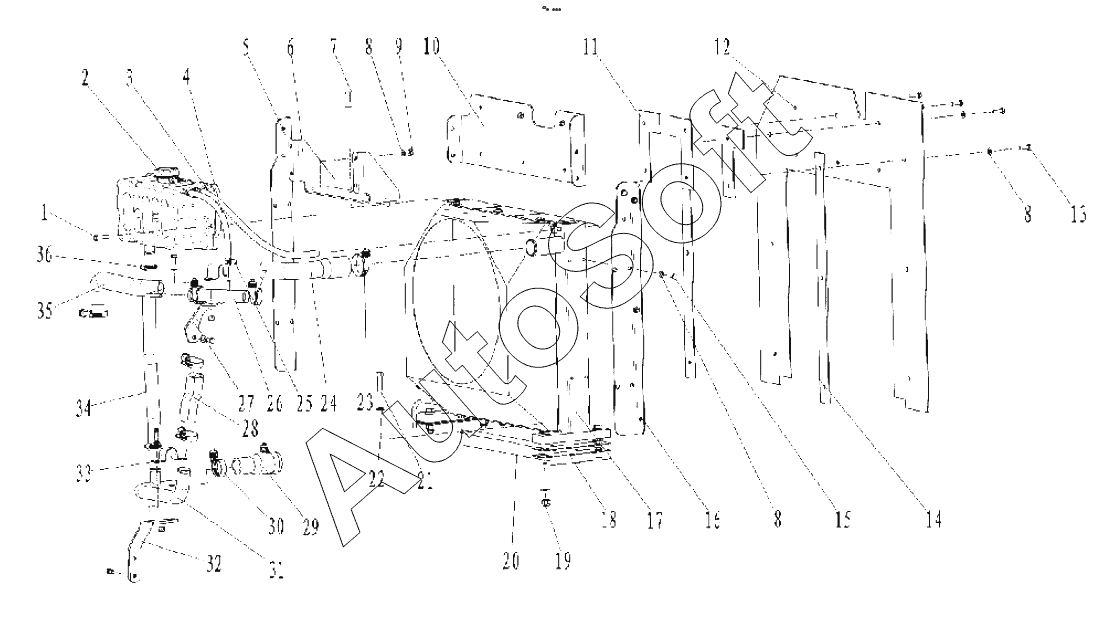

Каталог запасных частей к технике: Zoomlion ZT20J (2019). Cooling system 00771107120600000 (with engine Perkins)
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Hexagon bolt M8x35-8.8 | |
| 2 | 1***5 | Expansion tank | |
| 3 | 0***0 | Rubber steam hose | |
| 4 | 0***0 | Rubber steam hose | |
| 5 | 0***0 | Baffle bracket | |
| 6 | 0***0 | Water tank mounting plate | |
| 7 | 1***8 | Bolt M8x20-8.8 | |
| 8 | 1***5 | Flat washer A class 8-200HV | |
| 9 | 1***3 | Hexagon lock nut with non-metallic insert M8-8 | |
| 10 | 0***0 | Baffle bracket | |
| 11 | 0***0 | Pressing plate | |
| 12 | 0***0 | Wind shield | |
| 13 | 1***9 | Hexagon bolt M8x25-8.8 | |
| 14 | 0***0 | Plate | |
| 15 | 1***7 | Bolt M8x16-8.8 | |
| 16 | 0***0 | Baffle bracket | |
| 17 | 1***6 | Radiator assembly | |
| 18 | 0***0 | Base plate | |
| 19 | 1***7 | Nut | |
| 20 | 0***0 | Sponge bar | |
| 21 | 1***2 | Bolt | |
| 22 | 1***1 | Washer | |
| 23 | 1***3 | Washer turbo rod clamp | |
| 24 | 0***0 | Return water hose | |
| 25 | 1***9 | Turbo rod clamp | |
| 26 | 0***0 | Return water pipe | |
| 27 | 0***0 | Return pipe support | |
| 28 | 0***0 | Inflow hose | |
| 29 | 0***0 | Inflow hose | |
| 30 | 1***4 | Washer Turbo rod clamp | |
| 31 | 0***0 | Inflow steel pipe | |
| 32 | 0***0 | Inflow pipe bracket | |
| 33 | 0***0 | Bilateral pipe clamp | |
| 34 | 0***0 | Water supply pipe | |
| 35 | 0***0 | Return water hose | |
| 36 | 1***2 | Turbo rod clamp |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
