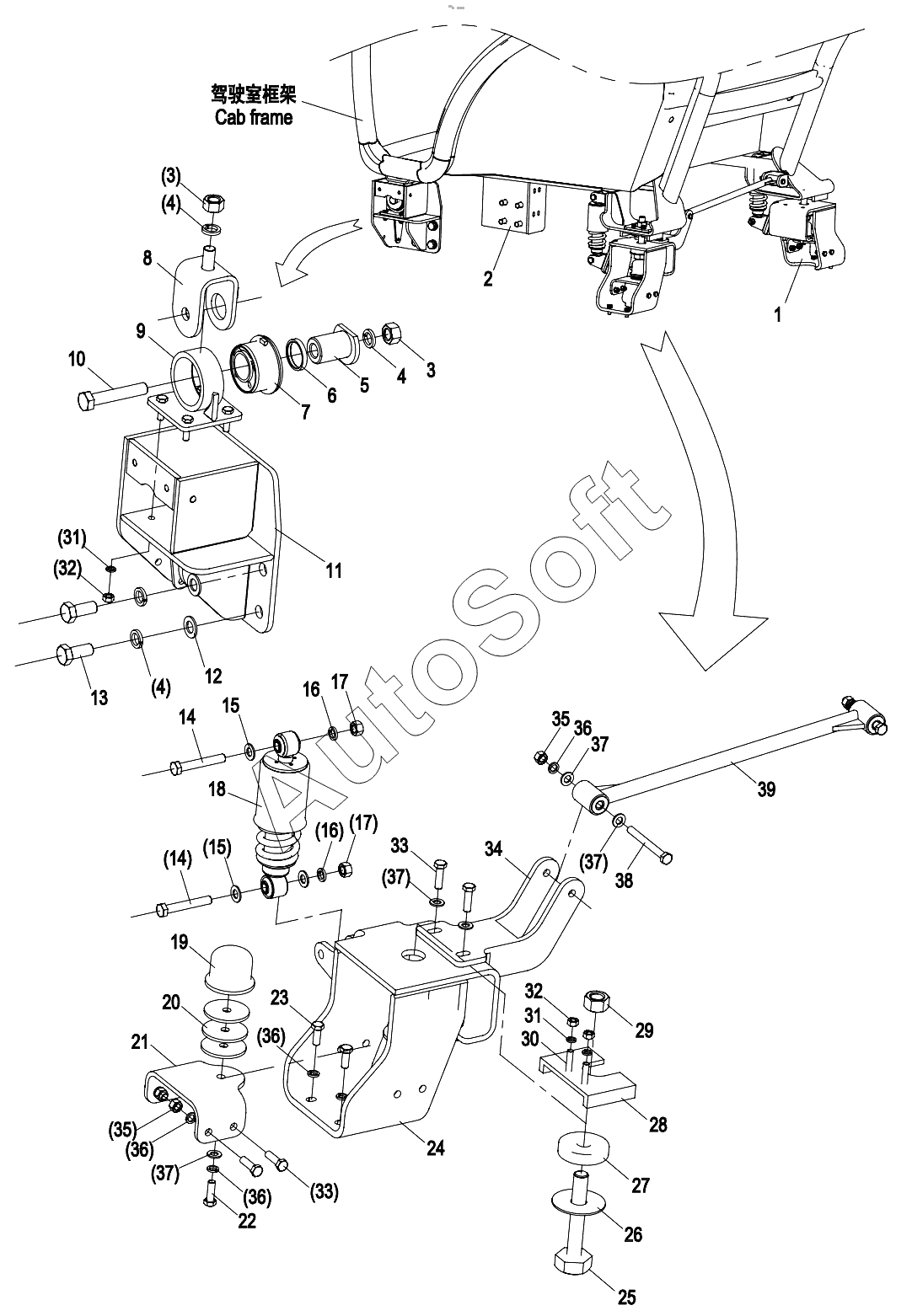

Каталог запасных частей к технике: Zoomlion PL2304 (2021). 01572104900000001 Cab assembly
30
21
22
23
24
25
26
27
28
29
20
31
31
32
32
33
33
34
35
35
36
36
36
36
37
37
37
37
38
39
11
2
3
3
4
4
4
5
6
7
8
9
10
1
12
13
14
14
15
15
16
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Right rear bracket | |
| 2 | 0***1 | Right front bracket | |
| 3 | 1***4 | Nut | |
| 4 | 1***8 | Washer | |
| 5 | 0***0 | Pin | |
| 6 | 0***0 | Baffle ring | |
| 7 | 1***9 | Front suspension bush | |
| 8 | 0***0 | Front up bracket | |
| 9 | 0***0 | Damper bracket | |
| 10 | 1***1 | Bolt M20x110-10.9 | |
| 11 | 0***1 | Bracket | |
| 12 | 1***6 | Washer | |
| 13 | 1***9 | Bolt M20x2x45-10.9 | |
| 14 | 1***0 | Bolt M14x90-10.9 | |
| 15 | 1***5 | Washer | |
| 16 | 1***8 | Washer | |
| 17 | 1***8 | Nut M14-10 | |
| 18 | 1***1 | Damper | |
| 19 | 1***2 | Impact damper | |
| 20 | 0***0 | Trim | |
| 21 | 0***0 | Location-limited plate installing plate | |
| 22 | 1***5 | Bolt | |
| 23 | 1***0 | Болт M12x30-10.9 | |
| 24 | 0***1 | Left rear bracket | |
| 25 | 0***1 | Bolt | |
| 26 | 0***0 | Baffle ring | |
| 27 | 0***0 | Cushion | |
| 28 | 0***0 | Downward locationlimited plate | |
| 29 | 1***1 | Nut M24-10 | |
| 30 | 1***0 | Bolt M10x40 | |
| 31 | 1***7 | Washer | |
| 32 | 1***3 | Nut | |
| 33 | 1***3 | Bolt | |
| 34 | 0***0 | Bracket | |
| 35 | 1***5 | Nut M12-10 | |
| 36 | 1***4 | Washer | |
| 37 | 1***1 | Washer | |
| 38 | 1***1 | Bolt M12x110-10.9 | |
| 39 | 1***8 | Stabilizer bar assembly |
