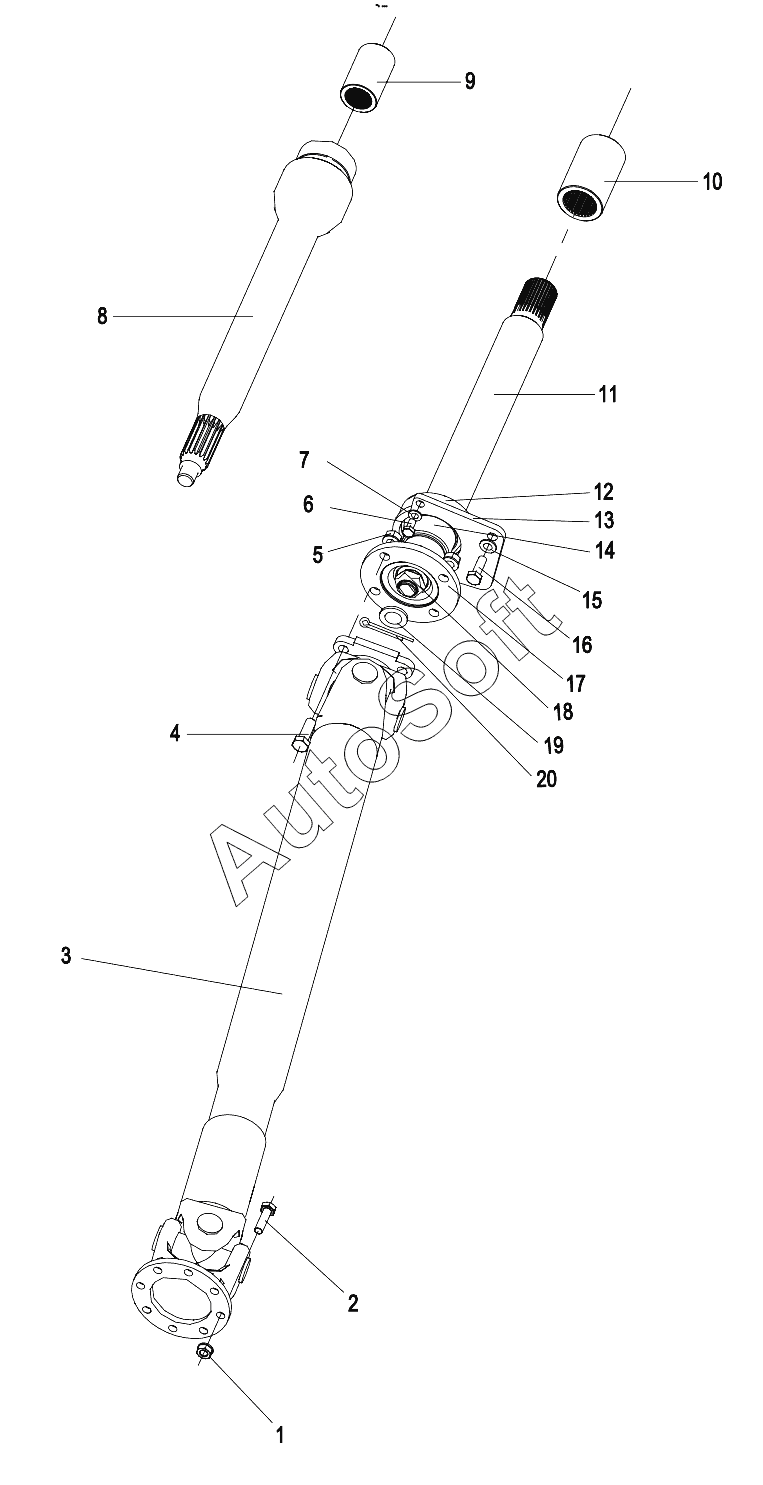

Каталог запасных частей к технике: Zoomlion PL2304 (2021). 015723036LC000000 Shaft assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Anti loose nut BY-10F-8- Zn.D | |
| 2 | 1***6 | Bolt | |
| 3 | 1***0 | Drive shaft assembly BJ130-952±20 | |
| 4 | 1***3 | Bolt | |
| 5 | 1***5 | Anti loose nut BY-12F-8-Zn.D TB/T3019-2001 | |
| 6 | 1***8 | Bolt | |
| 7 | 1***6 | Washer | |
| 8 | 0***1 | Spline shaft | |
| 9 | 0***0 | Spline sleeve | |
| 10 | 0***0 | Spline sleeve | |
| 11 | 0***2 | Spline shaft | |
| 12 | 1***0 | Bearing | |
| 13 | 0***0 | Cover plate | |
| 14 | 0***3 | Limit ring | |
| 15 | 1***1 | Washer | |
| 16 | 1***0 | Bolt | |
| 17 | 0***1 | Spline flange | |
| 18 | 1***3 | Nut M22x1.5-04 | |
| 19 | 0***5 | Washer22 | |
| 20 | 1***3 | Шплинт 5x40 | |
| 21 | 2***3 | Lithium base grease ZL-3 |
