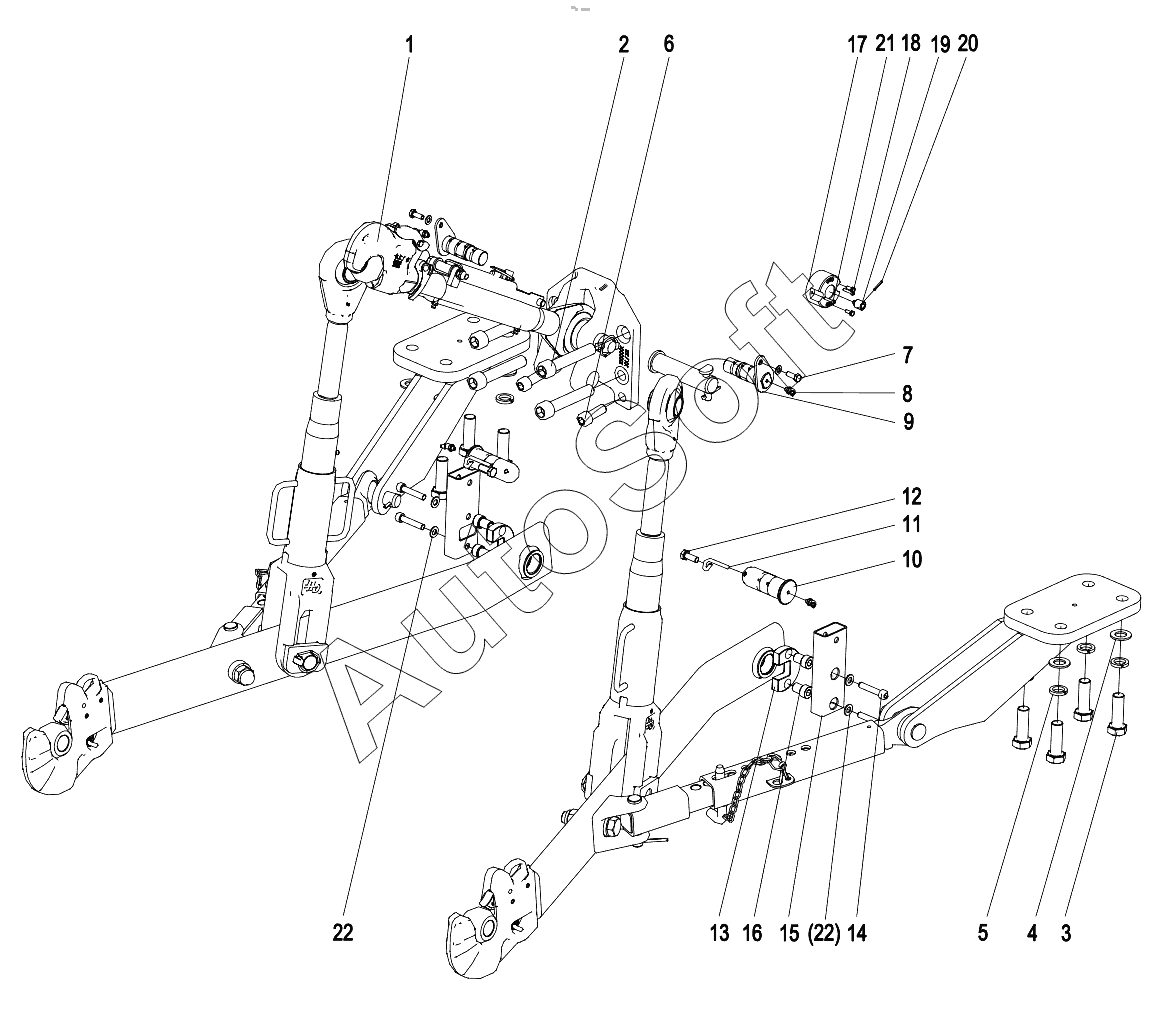

Каталог запасных частей к технике: Zoomlion PL2304 (2021). 01572103200100002 Rear three point hitch assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Rear Three Piont Hitch Assembly HD Cat3 | |
| 2 | 1***3 | Screw M20x1.5x120-10.9 GB/T70.1-2000 | |
| 3 | 1***5 | Bolt | |
| 4 | 1***6 | Washer | |
| 5 | 1***8 | Washer | |
| 6 | 0***0 | Screw M18x1.5x45-10.9 | |
| 7 | 1***4 | Bolt | |
| 8 | 1***0 | Nipple M6x1 | |
| 9 | 0***0 | Pin | |
| 10 | 0***0 | Shaft | |
| 11 | 0***0 | Pin | |
| 12 | 1***8 | Bolt M10x1x25-8.8 | |
| 13 | 0***0 | Fixed Plate of Sensor | |
| 14 | 1***5 | Screw M10x50-10.9 GB/T70.1-2000 | |
| 15 | 0***0 | Protection Bracket of Cable | |
| 16 | 0***0 | Sleeve | |
| 17 | 0***0 | Fixed Block | |
| 18 | 1***1 | Bolt | |
| 19 | 0***0 | Switch Joint | |
| 20 | 1***7 | Elastic column Pin 2.5x22 GB/T879.1-2000 | |
| 21 | 1***6 | Screw M4x20-8.8 | |
| 22 | 1***0 | Washer | |
| 23 | 1***9 | Extreme pressure lithium lubricating grease | |
| 24 | 1***2 | Thread sealant 2711 |
