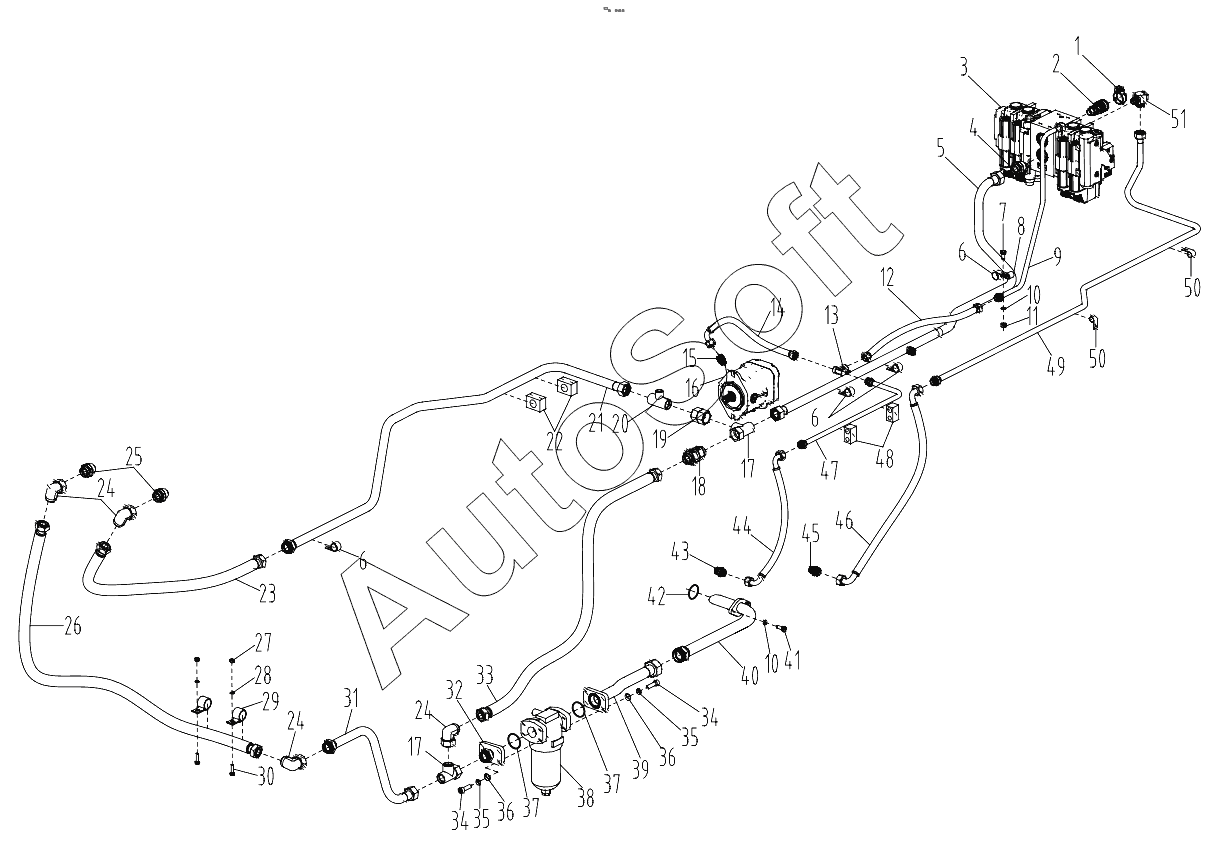

Каталог запасных частей к технике: Zoomlion PL2304 (2021). 015723058LC000000_06 Oil-return & radiating line diagram
1
2
3
4
5
6
6
6
7
8
9
10
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
24
25
26
27
28
29
30
31
32
33
34
34
35
35
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Dust cap K-BK QRC-SZ-SF-38-K-BK | |
| 2 | 1***4 | Quick female connector QRC-HP-12-F-15LB-B-W3 | |
| 3 | 1***6 | Main valve | |
| 4 | 1***2 | Male Stud Coupling | |
| 5 | 0***4 | Rigid tubing assembly | |
| 6 | 0***6 | Pipe clamp | |
| 7 | 1***6 | Bolt | |
| 8 | 0***4 | U-shaped pipe clamp 15 L10E | |
| 9 | 0***2 | Hard pipe assembly | |
| 10 | 1***7 | Washer | |
| 11 | 1***3 | Nut | |
| 12 | 1***6 | Hose assembly | |
| 13 | 0***2 | Combined tee joint L15 | |
| 14 | 1***5 | Hose assembly | |
| 15 | 1***1 | End straight joint D15L-ZO3/4UNFX | |
| 16 | 1***3 | Variable pump | |
| 17 | 1***5 | Combined tee joint L18 3D28L-D-DDX | |
| 18 | 1***0 | Check value FI-RV-28L-W3-3 | |
| 19 | 1***8 | Common combined joint | |
| 20 | 1***9 | Tee Reducer 3D28L-18L-28LX | |
| 21 | 0***0 | Hard pipe assembly | |
| 22 | 0***6 | Single hole pipe clamp | |
| 23 | 1***2 | Hose assembly KG1ND5D5282816-1070 | |
| 24 | 1***0 | Fitting | |
| 25 | 1***2 | End straight joint | |
| 26 | 1***1 | Hose assembly KG1ND5D5282816-1650 | |
| 27 | 1***4 | Nut | |
| 28 | 1***0 | Washer | |
| 29 | 0***9 | Pipe clamp CL-23 | |
| 30 | 1***8 | Bolt | |
| 31 | 0***0 | Hard pipe assembly | |
| 32 | 0***0 | Flange connected of oil return fliter | |
| 33 | 1***6 | Hose assembly | |
| 34 | 1***4 | Bolt M12x40-8.8 GB/T70.1-2000 | |
| 35 | 1***0 | Washer 12 GB/T93-1987 | |
| 36 | 1***6 | Seal ring | |
| 37 | 1***7 | O-ring 47.5x3.55 GB/T3452.1-2005 | |
| 38 | 1***0 | Oil return filter | |
| 39 | 0***0 | Welding assembly of oil return filter | |
| 40 | 0***0 | Hard oil return pipe assembly | |
| 41 | 1***4 | Bolt | |
| 42 | 1***8 | O-ring | |
| 43 | 1***2 | Fitting | |
| 44 | 1***4 | Hose assembly | |
| 45 | 1***7 | Fitting | |
| 46 | 1***5 | Hose assembly | |
| 47 | 0***0 | Hard pipe assembly | |
| 48 | 0***3 | Double pipe clamp | |
| 49 | 0***4 | Rigid tubing assembly | |
| 50 | 0***5 | Pipe clamp | |
| 51 | 1***9 | High Pressure Banjo Coupling |
