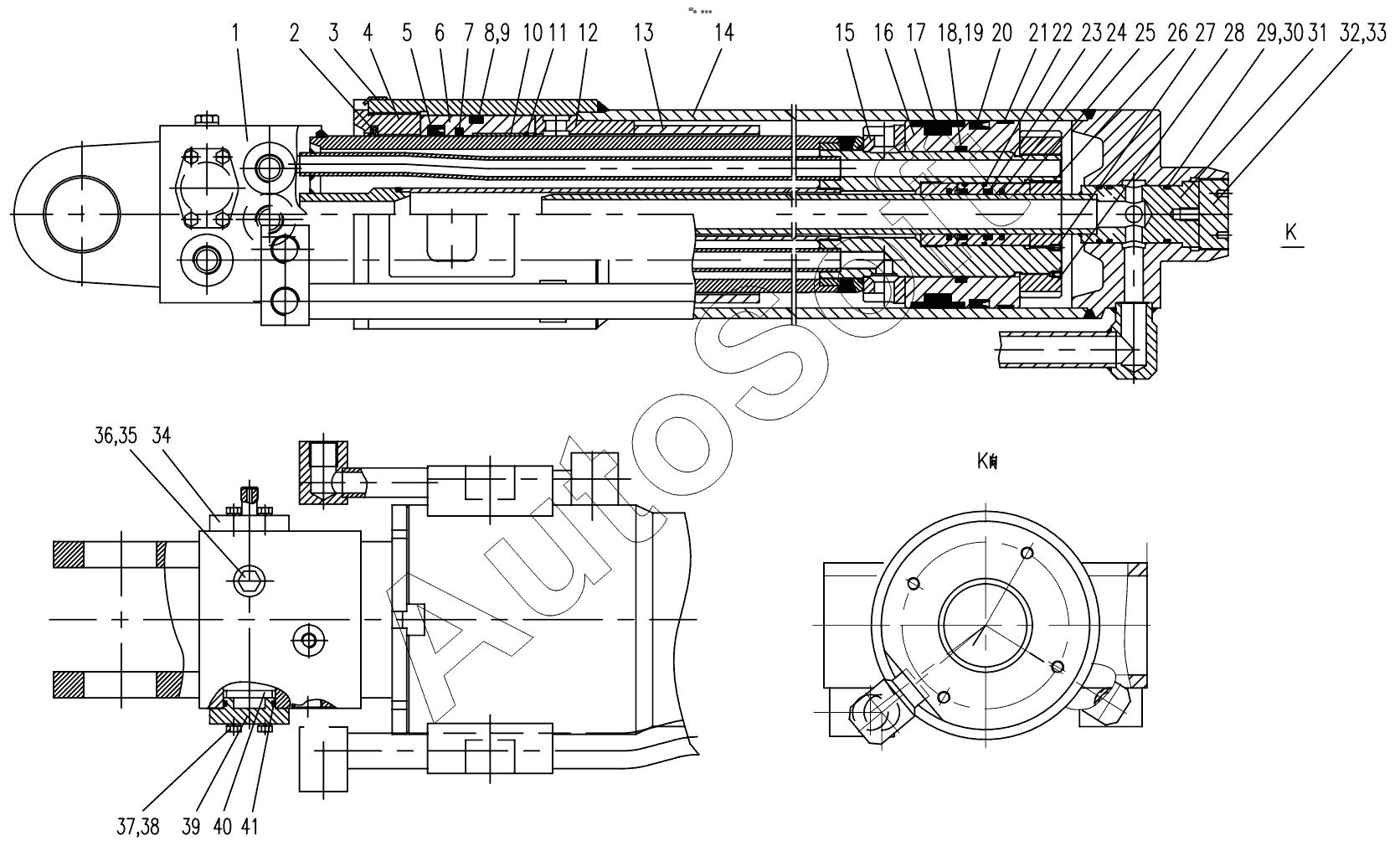

Каталог запасных частей к технике: Zoomlion QY55V53232Z. TELESCOPING CYLINDER I D1010200085ZY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Piston rod | |
| 2 | A***8 | Dust ring | |
| 3 | 1***0 | Baffle | |
| 4 | 1***0 | Cylinder cover | |
| 5 | R***3 | U-ring | |
| 6 | 1***0 | Guide sleeve | |
| 7 | R***N | Step seal | |
| 8 | G***6 | O-ring | |
| 9 | P***5 | Retainer ring | |
| 10 | S***0 | Multiplex bush | |
| 11 | G***6 | Retainer ring | |
| 12 | 1***0 | Spacing sleeve | |
| 13 | 1***0 | Spacing sleeve | |
| 14 | 1***0 | Cylinder | |
| 15 | 1***0 | Spacing sleeve | |
| 16 | 1***A | Piston | |
| 17 | P***O | Combination sealing ring | |
| 18 | G***7 | O-ring | |
| 19 | P***2 | Retainer ring | |
| 20 | K***0 | U-ring | |
| 21 | G***0 | Support ring | |
| 22 | G***1 | O-ring | |
| 23 | G***8 | U-ring | |
| 24 | R***N | Glyd-ring | |
| 25 | 1***0 | Small guide sleeve | |
| 26 | 1***0 | Nut | |
| 27 | G***2 | Screw | |
| 28 | 1***0 | Nut | |
| 29 | G***5 | O-ring | |
| 30 | P***9 | Retainer ring | |
| 31 | 1***0 | Small rod | |
| 32 | 1***0 | Tail cover | |
| 33 | 2***e | Loctite glue | |
| 34 | 1***0 | Cover plate | |
| 35 | J***4 | Washer | |
| 36 | J***5 | Threaded plug | |
| 37 | G***0 | Screw | |
| 38 | G***8 | Washer | |
| 39 | 1***8 | Cover plate | |
| 40 | C***4 | Balance valve |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
