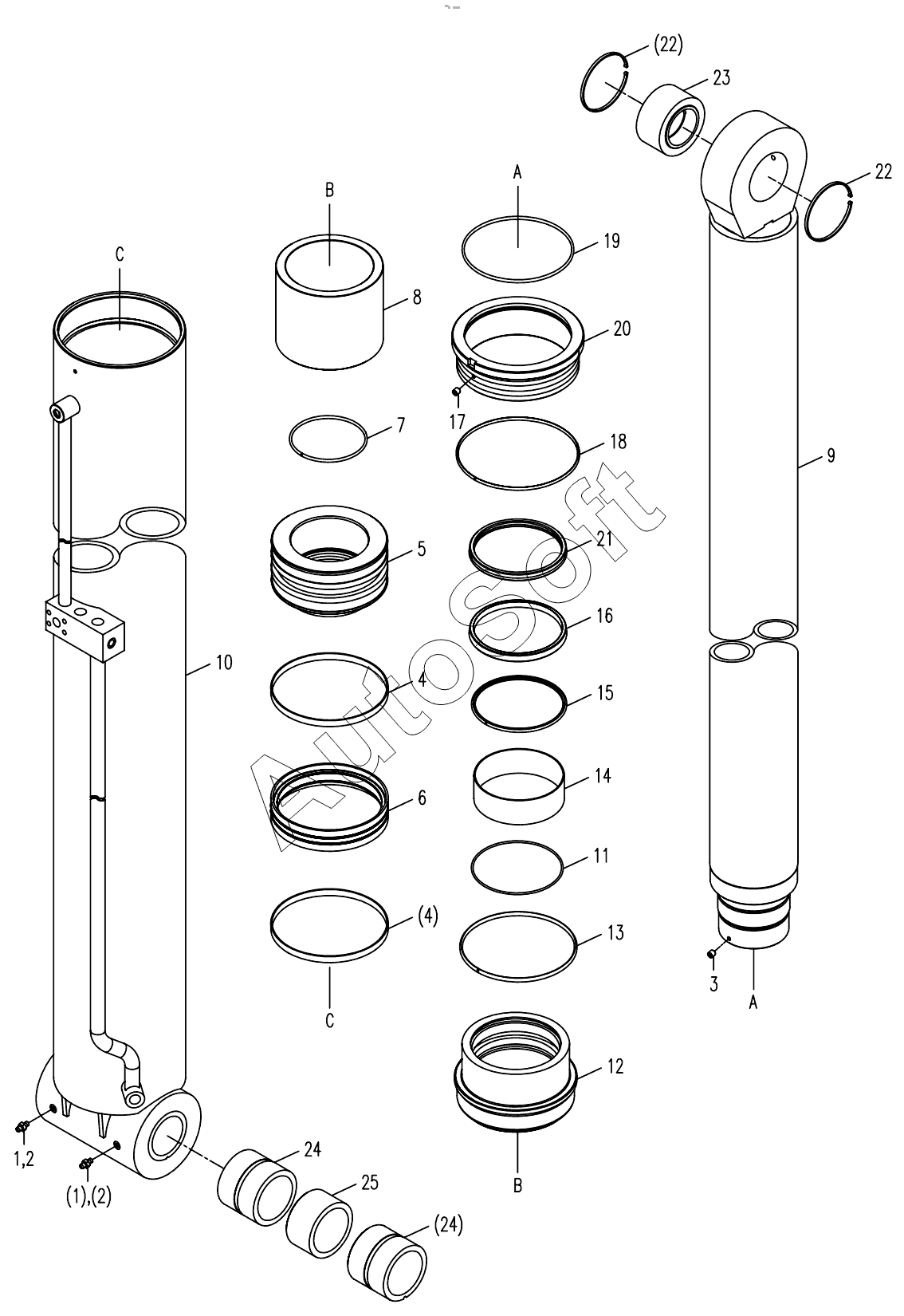

Каталог запасных частей к технике: Zoomlion QY55V53232Z. DERRICKING CYLINDER D1010200510ZY
13
25
24
24
23
22
22
21
20
19
18
17
16
15
14
1
1
12
11
10
9
8
7
6
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***1 | Oil cup | |
| 2 | Z***2 | Lithium base grease | |
| 3 | G***0 | Screw | |
| 4 | K***5 | Supporting ring | |
| 5 | 1***7 | Piston | |
| 6 | Z***0 | Combination seal ring | |
| 7 | G***6 | O-ring 32x3.5 | |
| 8 | 1***7 | Spacing sleeve | |
| 9 | 1***7 | Piston rod | |
| 10 | 1***0 | Cylinder | |
| 11 | G***L | Retainer ring | |
| 12 | 1***7 | Guide sleeve | |
| 13 | G***2 | O-ring | |
| 14 | S***0 | Bush | |
| 15 | G***0 | Step seal | |
| 16 | B***8 | U-ring | |
| 17 | G***0 | Screw | |
| 18 | G***2 | O-ring | |
| 19 | G***2 | O-ring | |
| 20 | 1***7 | Gland | |
| 21 | W***9 | Dust ring | |
| 22 | G***6 | Retainer ring | |
| 23 | G***S | Knuckle bearing | |
| 24 | C***5 | Bush | |
| 25 | 1***0 | Gasket ring |
