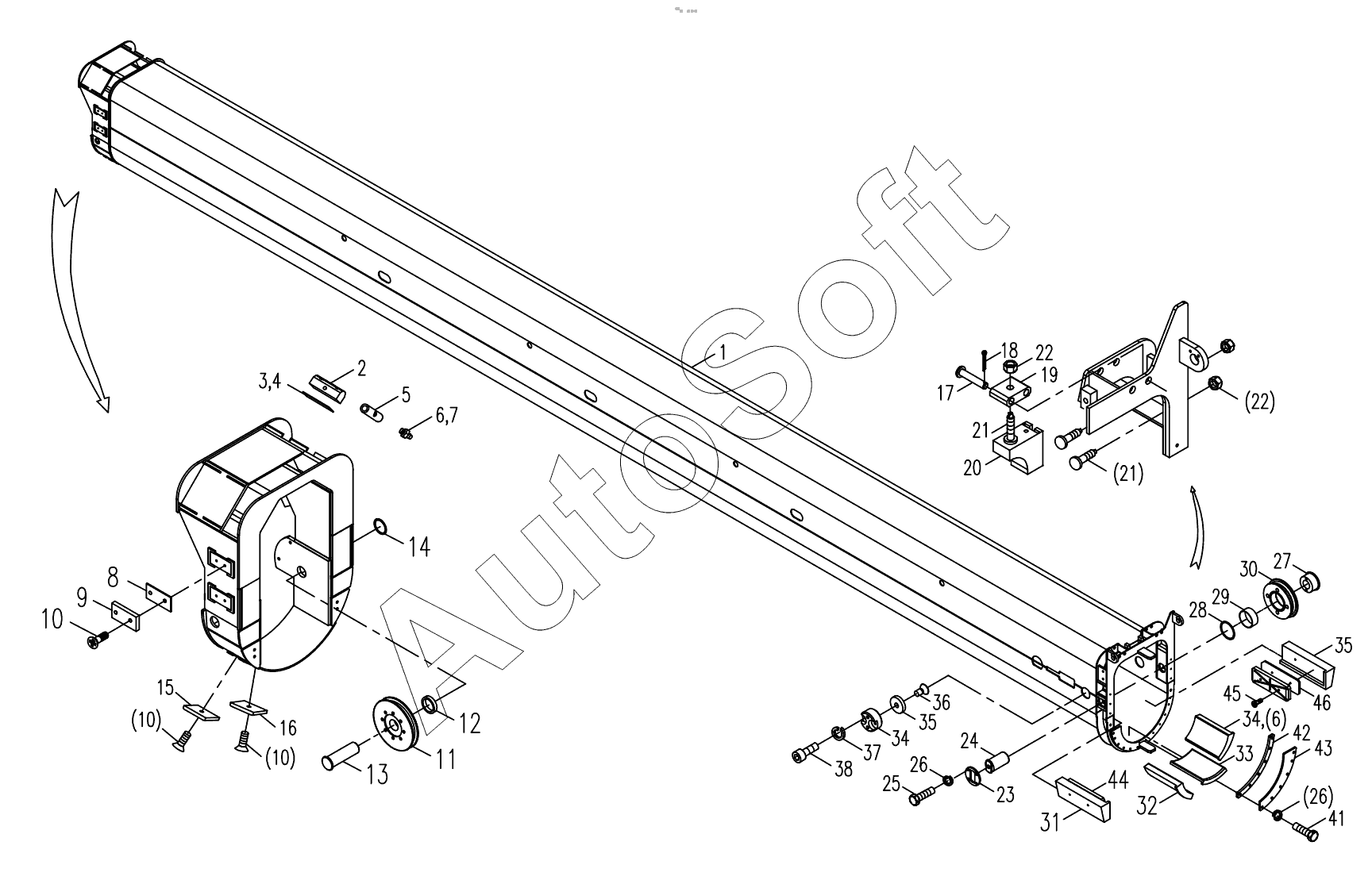

Каталог запасных частей к технике: Zoomlion QY55V53232Z. THIRD STAGE TELESCOPIC BOOM ASSEMBLY D00631178810000000Z
1
2
3
4
5
6
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
26
27
28
29
30
31
32
33
34
34
35
35
36
37
38
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Telescopic boom section 3 welded | |
| 2 | 0***0 | Slide block | |
| 3 | 0***0 | Plate | |
| 4 | 0***0 | Plate | |
| 5 | 0***0 | Sleeve | |
| 6 | 2***4 | Lithium-based Grease | |
| 7 | 1***1 | Oil cup | |
| 8 | 0***0 | Pad | |
| 9 | 0***0 | Slide block | |
| 10 | 1***0 | Screw | |
| 11 | 0***0 | Pulley assy | |
| 12 | 0***3 | Spacer ring | |
| 13 | 0***0 | Pin | |
| 14 | 1***6 | Retainer ring | |
| 15 | 0***0 | Slide block | |
| 16 | 0***0 | Slide block | |
| 17 | 0***0 | Pin | |
| 18 | 1***8 | Pin | |
| 19 | 0***0 | Plate | |
| 20 | 0***0 | Slide block | |
| 21 | 0***0 | Bolt | |
| 22 | 1***0 | Nut | |
| 23 | 0***0 | End cover | |
| 24 | 0***0 | Shaft | |
| 25 | 1***8 | Bolt | |
| 26 | 1***7 | Washer | |
| 27 | 0***0 | Sleeve | |
| 28 | 0***0 | Spacer ring | |
| 29 | 0***0 | Sleeve | |
| 30 | 0***0 | Pulley | |
| 31 | 0***0 | Slide block | |
| 32 | 0***1 | Slider | |
| 33 | 0***1 | Slide block | |
| 34 | 0***1 | Slider | |
| 35 | 0***0 | Slide block | |
| 36 | 0***0 | Guide block | |
| 37 | 0***0 | Slide block | |
| 38 | 1***8 | Screw | |
| 39 | 1***9 | Washer | |
| 40 | 1***0 | Screw | |
| 41 | 1***2 | Bolt | |
| 42 | 0***0 | Closed plate | |
| 43 | 0***0 | Pad | |
| 44 | 0***0 | Reference block | |
| 45 | 1***2 | Screw | |
| 46 | 0***0 | Pad |
