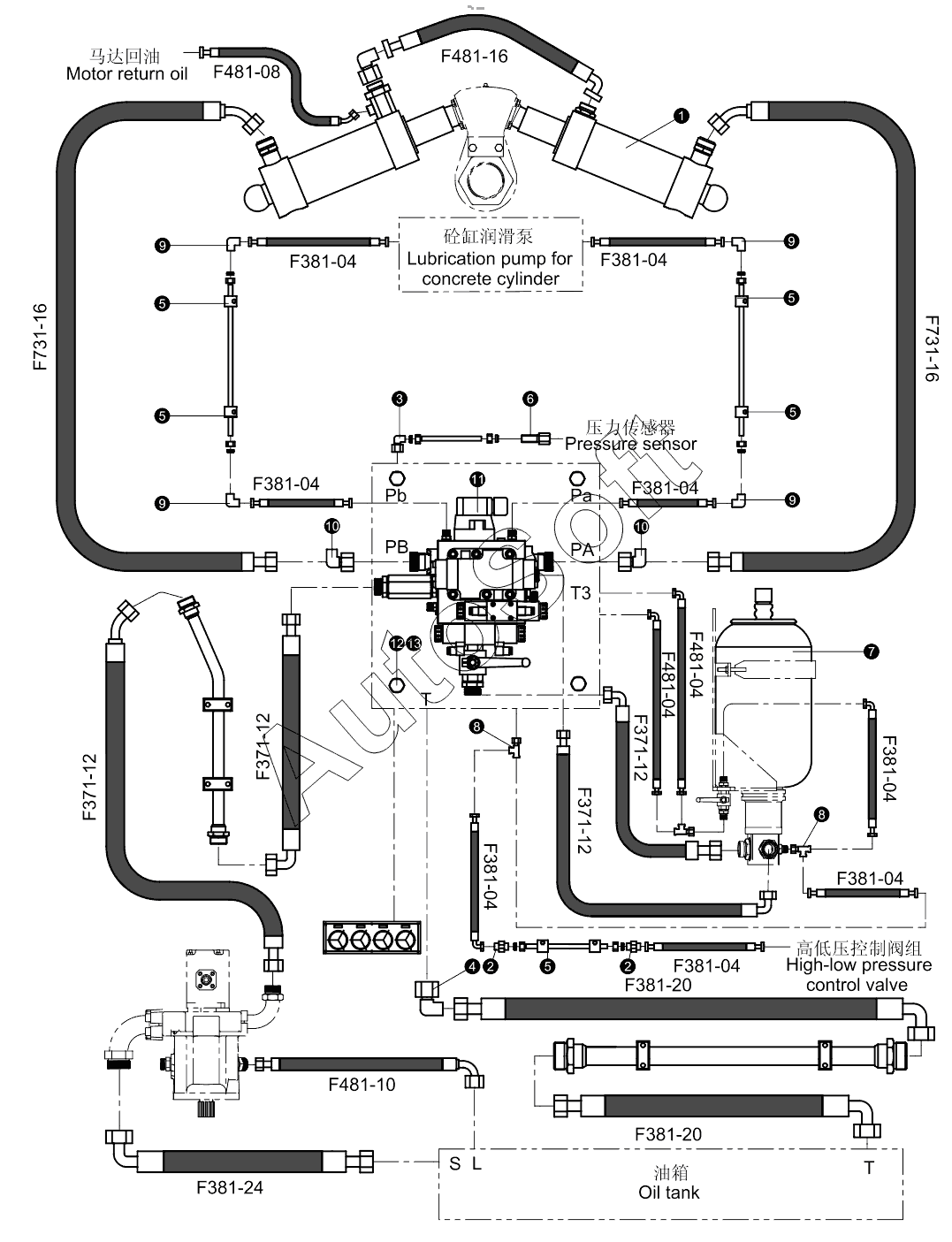

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Distribution circuit piping layout 001619119A0100000
1
2
2
3
4
5
5
5
5
5
6
7
8
8
9
9
9
9
10
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Swing cylinder ASSY. | |
| 2 | 1***7 | Straight joint | |
| 3 | 1***6 | Right angle built-up joint | |
| 4 | 1***4 | Elbow joint | |
| 5 | 1***9 | Pipe clamp | |
| 6 | 0***1 | Neighbor joint | |
| 7 | 0***0 | Accumulator assembly | |
| 8 | 1***7 | Combined T-joint | |
| 9 | 1***1 | Elbow joint | |
| 10 | 1***8 | Elbow joint | |
| 11 | 0***0 | Distributing valve block | |
| 12 | 1***4 | Bolt | |
| 13 | 1***7 | Washer |
