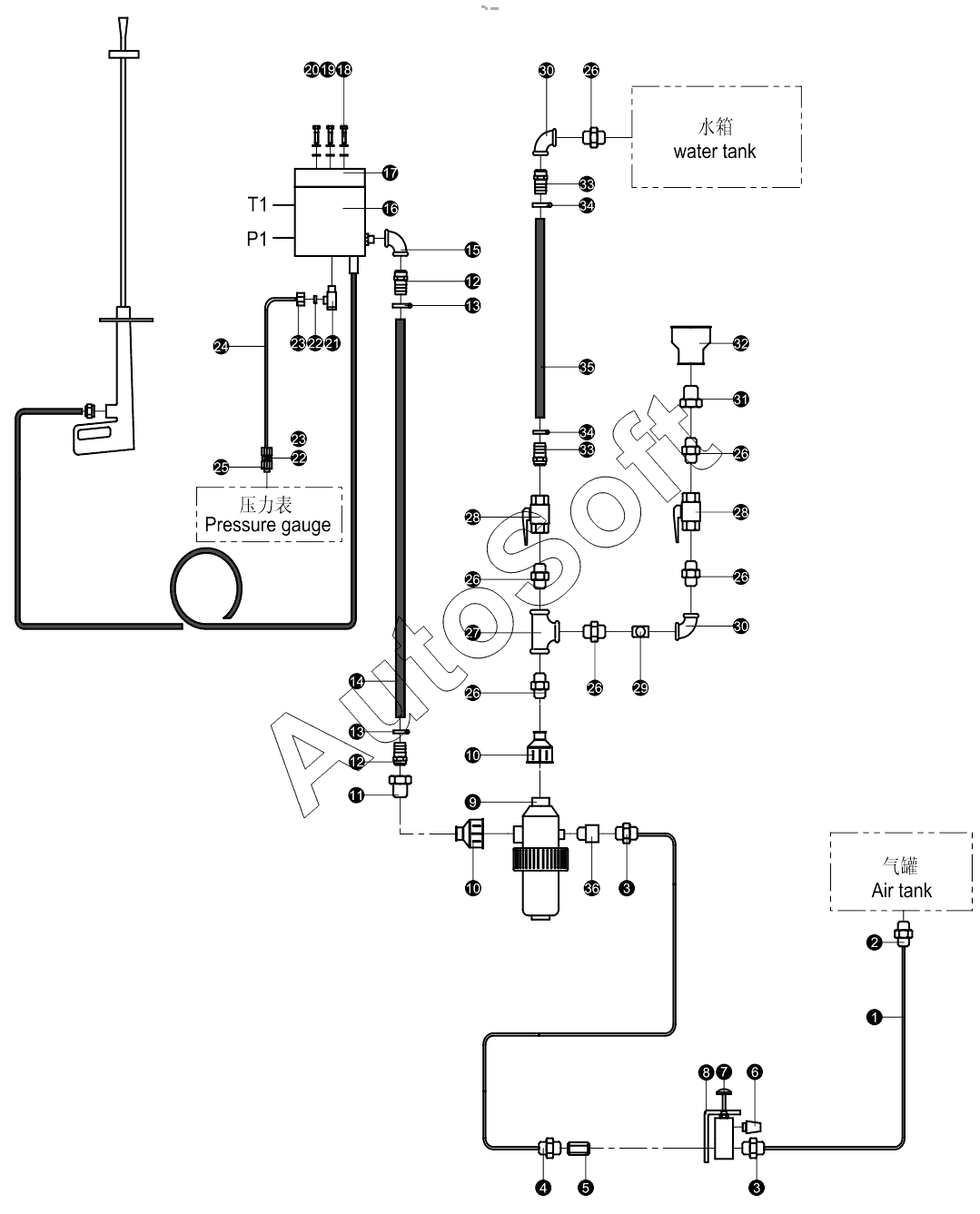

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Cleaning system 001692505A0000000
28
28
20
21
22
22
23
23
24
25
26
26
26
26
26
26
27
19
29
30
30
31
32
33
33
34
34
35
36
10
10
2
3
3
4
5
6
7
8
9
1
11
12
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Plastic air pipe | |
| 2 | 1***2 | L quick joint | |
| 3 | 1***1 | Quick joint | |
| 4 | 1***0 | Quick joint | |
| 5 | 1***2 | Check valve | |
| 6 | 1***5 | Muffler | |
| 7 | 1***1 | Manual valve | |
| 8 | 0***2 | Mounting plate | |
| 9 | 1***3 | Filter | |
| 10 | 1***4 | Differential femail joint | |
| 11 | 1***4 | Screw | |
| 12 | 0***3 | Hose joint | |
| 13 | 1***0 | Clamp | |
| 14 | 0***2 | Canvas hose | |
| 15 | 1***3 | Elbow | |
| 16 | 1***9 | Water pump | |
| 17 | 0***1 | Mounting plate | |
| 18 | 1***0 | Washer | |
| 19 | 1***3 | Washer | |
| 20 | 1***3 | Screw | |
| 21 | 1***3 | Hinge joint | |
| 22 | 1***8 | PSR cutting sleeve | |
| 23 | 1***5 | Nut | |
| 24 | 0***2 | Steel tube | |
| 25 | 1***1 | Straight female joint | |
| 26 | 1***0 | Inner joint | |
| 27 | 1***4 | T-joint | |
| 28 | 1***1 | Ball valve | |
| 29 | 0***1 | Mounting board of off let port | |
| 30 | 1***0 | Elbow | |
| 31 | 1***1 | Differential mail joint | |
| 32 | 1***2 | Fire joint | |
| 33 | 0***5 | Hose joint | |
| 34 | 1***1 | Clamp | |
| 35 | 0***2 | Canvas hose | |
| 36 | 0***6 | Air valve joint |
