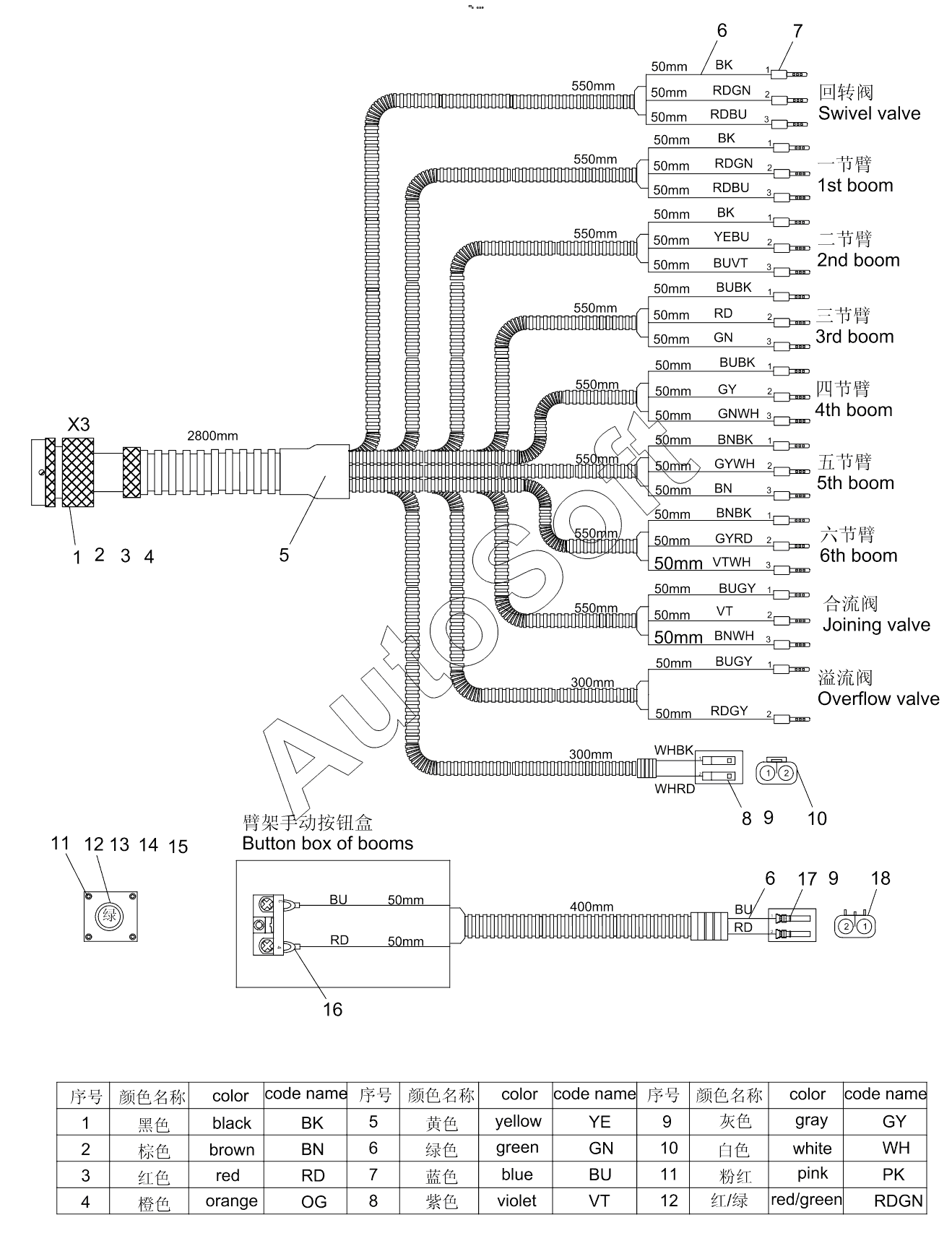

Каталог запасных частей к технике: Zoomlion K56X-6RZ. X3 main branch of multi-valve wiring harness 001619127300A3A51
10
18
17
16
15
14
13
12
11
1
9
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | ITT plug | |
| 2 | 1***6 | ITT ferrule | |
| 3 | 1***2 | Female pin | |
| 4 | 1***3 | Big female pin | |
| 5 | 1***3 | Connector | |
| 6 | 1***7 | Wire | |
| 7 | 1***9 | Terminal | |
| 8 | 1***6 | Terminal | |
| 9 | 1***1 | Waterproof | |
| 10 | 1***4 | Sheath | |
| 11 | 1***4 | Button box | |
| 12 | 1***0 | Push button | |
| 13 | 1***5 | Fixing bracket | |
| 14 | 1***5 | NO contact | |
| 15 | 1***3 | Push-key film | |
| 16 | 1***0 | Terminal | |
| 17 | 1***5 | Terminal | |
| 18 | 1***3 | Sheath |
