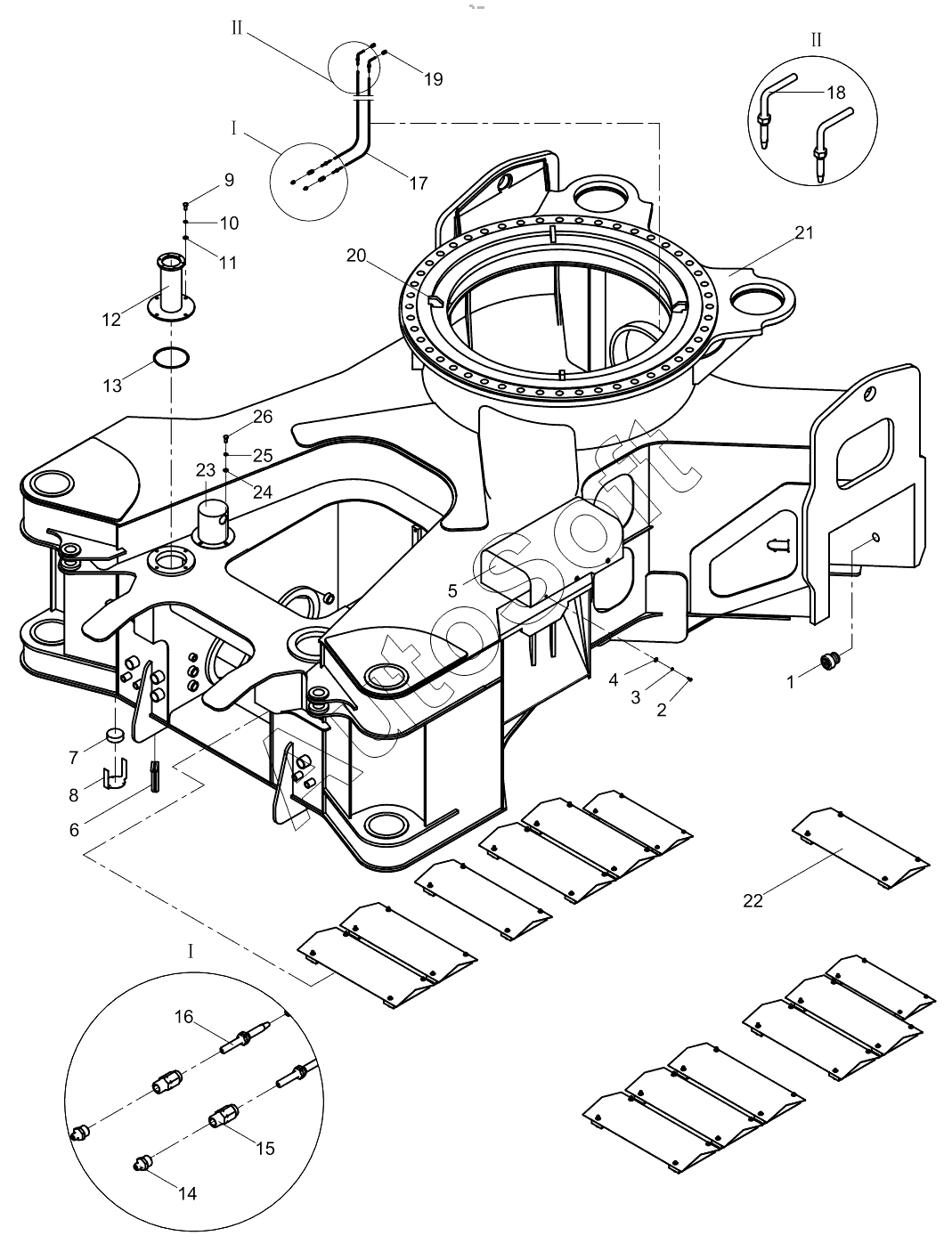

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Base structure 001619003B0100000
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Support wheel | |
| 2 | 1***9 | Bolt M6x14-8.8 GB/T5783-2000 | |
| 3 | 1***2 | Washer | |
| 4 | 1***8 | Washer | |
| 5 | 0***0 | Hose cover | |
| 6 | 0***1 | Mounting plate | |
| 7 | 1***2 | Gradienter | |
| 8 | 0***2 | Mounting plate of gradienter | |
| 9 | 1***4 | Bolt | |
| 10 | 1***7 | Washer | |
| 11 | 1***1 | Washer | |
| 12 | 0***0 | Flange parts | |
| 13 | 1***5 | O-ring | |
| 14 | 1***7 | Oil cup | |
| 15 | 1***1 | Worm pipe sleeve | |
| 16 | 1***5 | Straight expanding core | |
| 17 | 0***1 | High-pressure hose | |
| 18 | 1***6 | 90°expanding core | |
| 19 | 1***2 | Straight joint | |
| 20 | 0***1 | Locating block | |
| 21 | 0***0 | Structure of base structure | |
| 22 | 0***0 | Waterproff board of base structure | |
| 23 | 0***0 | Protection cover | |
| 24 | 1***6 | Washer | |
| 25 | 1***3 | Washer | |
| 26 | 1***7 | Bolt |
