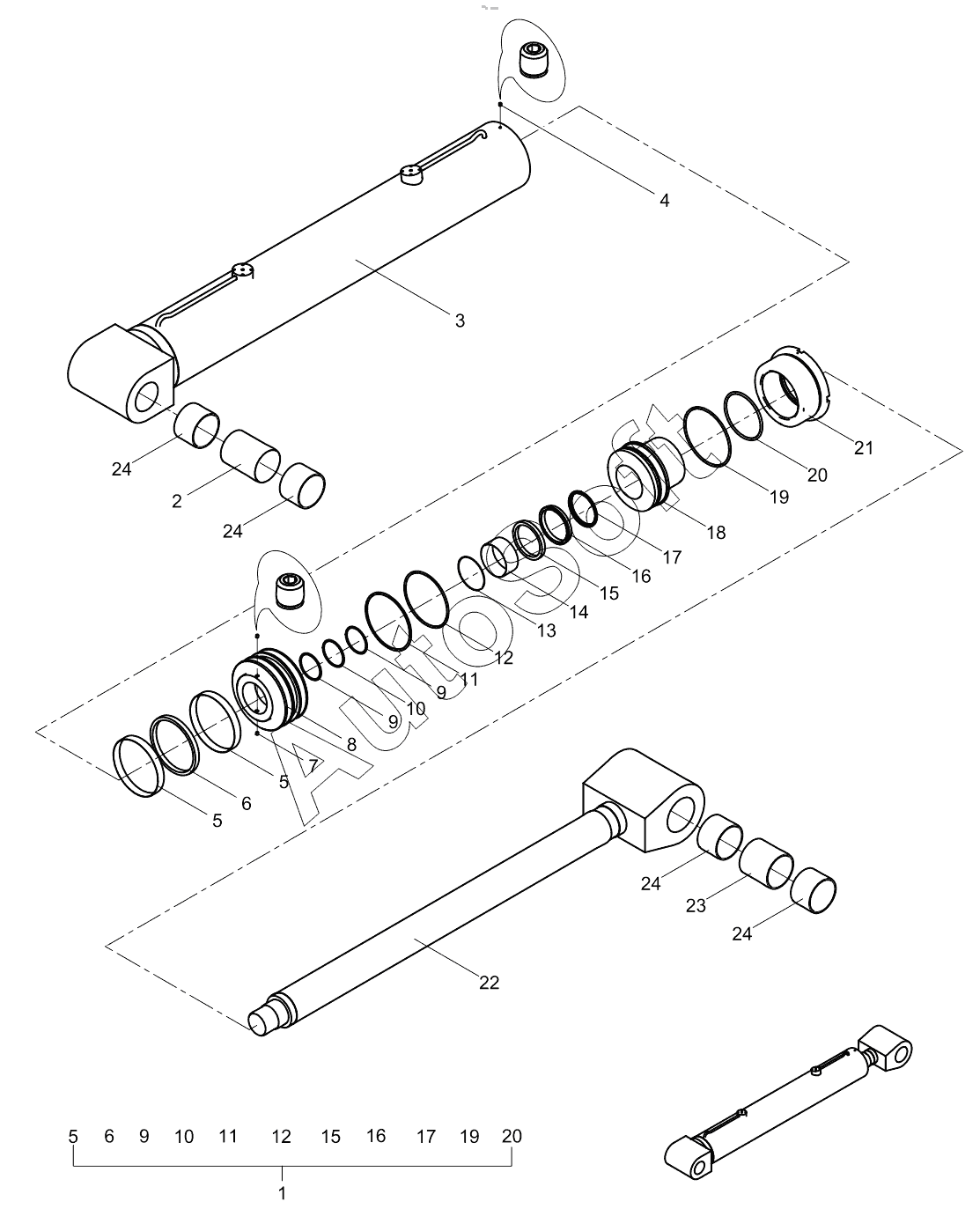

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Cylinder of 1st section 001621207A0100000
1
2
3
4
5
5
5
6
6
7
8
9
9
9
10
10
11
11
12
12
13
14
15
15
16
16
17
17
18
19
19
20
20
21
22
23
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***4 | Repair kit | |
| 2 | 0***6 | Spacer bush | |
| 3 | 0***0 | Cylinder block | |
| 4 | 1***7 | Screw | |
| 5 | 1***4 | Guide ring | |
| 6 | 1***3 | Combined piston seal | |
| 7 | 1***1 | Screw | |
| 8 | 0***1 | Piston | |
| 9 | 1***6 | Gasket | |
| 10 | 1***5 | O-ring | |
| 11 | 1***8 | O-ring | |
| 12 | 1***6 | Gasket | |
| 13 | 1***6 | Retaining ring | |
| 14 | 1***5 | Bushing | |
| 15 | 1***3 | Seal of piston rod | |
| 16 | 1***2 | Seal of piston rod | |
| 17 | 1***9 | Dustproof ring | |
| 18 | 0***2 | Guide sleeve | |
| 19 | 1***2 | O-ring | |
| 20 | 1***8 | O-ring | |
| 21 | 0***3 | Pressure cover | |
| 22 | 0***0 | Piston rod | |
| 23 | 0***9 | Spacer bush | |
| 24 | 0***2 | Double layer metal bushing |
