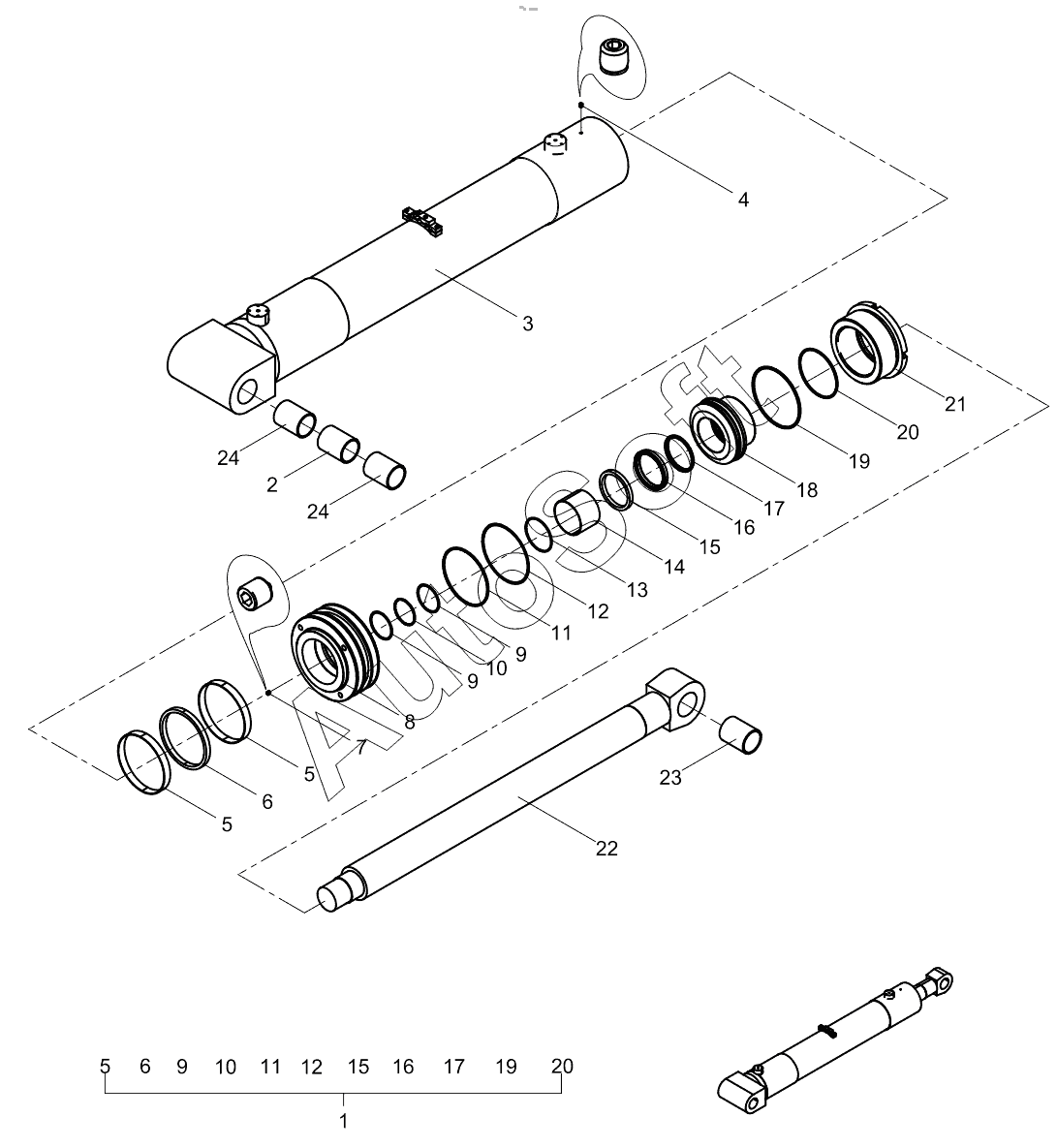

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Cylinder of 3rd section 001621207A0300000
13
24
24
23
22
21
20
20
19
19
18
17
17
16
16
15
15
14
1
12
12
11
11
10
10
9
9
9
8
7
6
6
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***8 | Repair kit | |
| 2 | 0***2 | Spacer bush | |
| 3 | 0***0 | Cylinder block | |
| 4 | 1***6 | Screw | |
| 5 | 1***7 | Guide ring | |
| 6 | 1***2 | Combined piston seal | |
| 7 | 1***8 | Screw | |
| 8 | 0***1 | Piston | |
| 9 | 1***7 | Gasket | |
| 10 | 1***5 | O-ring | |
| 11 | 1***6 | O-ring | |
| 12 | 1***5 | Gasket | |
| 13 | 1***2 | Gasket | |
| 14 | 1***6 | Composite bush | |
| 15 | 1***2 | Combined seal of piston rod | |
| 16 | 1***4 | Piston rod seal element | |
| 17 | 1***4 | Dustproof ring | |
| 18 | 0***2 | Guide sleeve | |
| 19 | 1***0 | O-ring | |
| 20 | 1***5 | O-ring | |
| 21 | 0***3 | Pressure cover | |
| 22 | 0***0 | Piston rod | |
| 23 | 0***6 | Double layer metal bushing | |
| 24 | 0***6 | Double layer metal bushing |
