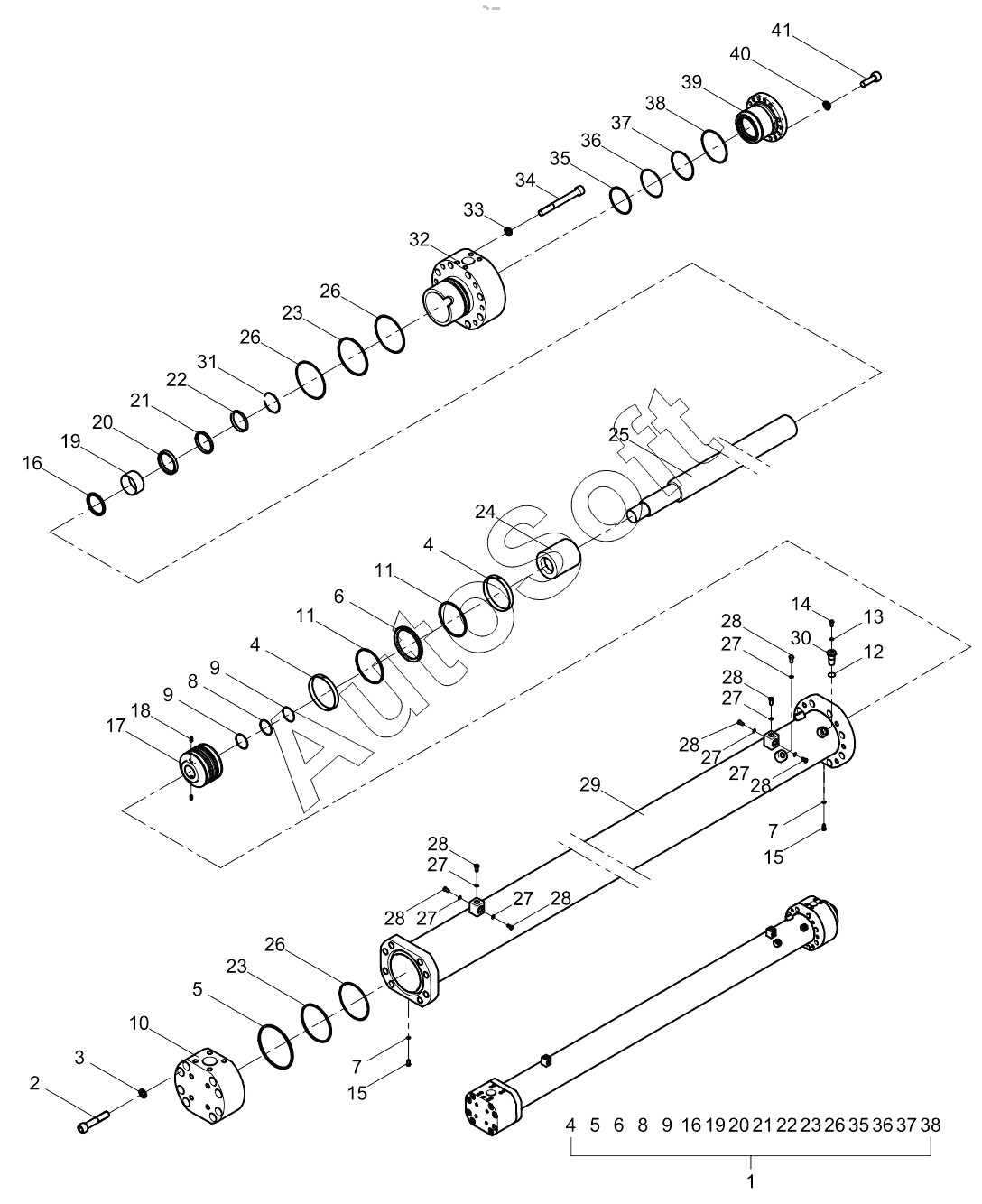

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Pumping cylinder 001696104C1100000
32
22
22
23
23
23
24
25
26
26
26
26
27
27
27
27
27
27
27
28
28
28
28
28
28
28
29
30
31
21
21
33
34
35
35
36
36
37
37
38
38
39
40
41
11
11
2
3
4
4
4
5
5
6
6
7
7
8
8
9
9
9
10
1
12
13
14
15
15
16
16
17
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Repair kit | |
| 2 | 1***3 | Screw | |
| 3 | 1***9 | Seal ring | |
| 4 | 1***4 | FR guide ring | |
| 5 | 1***6 | O-ring | |
| 6 | 1***5 | OK piston seal | |
| 7 | 1***0 | Rhombus seal | |
| 8 | 1***9 | O-ring | |
| 9 | 0***5 | Gasket | |
| 10 | 0***1 | Rear cover | |
| 11 | 1***8 | Piston ring | |
| 12 | 1***5 | Rhombus seal | |
| 13 | 1***9 | Rhombus seal | |
| 14 | 0***1 | Screw plug | |
| 15 | 1***8 | Screw plug | |
| 16 | 1***5 | OD piston rod seal | |
| 17 | 0***3 | Piston body | |
| 18 | 1***2 | Screw | |
| 19 | 1***1 | SBK guide ring | |
| 20 | 1***2 | BS piston rod seal | |
| 21 | 1***4 | BA piston rod seal | |
| 22 | 1***3 | AM dustproof ring | |
| 23 | 1***9 | Gasket | |
| 24 | 0***6 | Sensor hub of approaching switch | |
| 25 | 0***2 | Piston rod | |
| 26 | 1***0 | O-ring | |
| 27 | 1***3 | Rhombus seal | |
| 28 | 1***6 | Screw plug | |
| 29 | 0***0 | Oil cylinder block | |
| 30 | 0***6 | Transit bolt of approaching switch | |
| 31 | 1***4 | Gasket | |
| 32 | 0***0 | Guide sleeve | |
| 33 | 1***5 | Washer | |
| 34 | 1***8 | Screw | |
| 35 | 1***1 | O-ring | |
| 36 | 1***0 | O-ring | |
| 37 | 0***7 | Gasket 3 | |
| 38 | 1***2 | O-ring | |
| 39 | 0***8 | Pressure cover | |
| 40 | 1***4 | Washer | |
| 41 | 1***5 | Screw |
