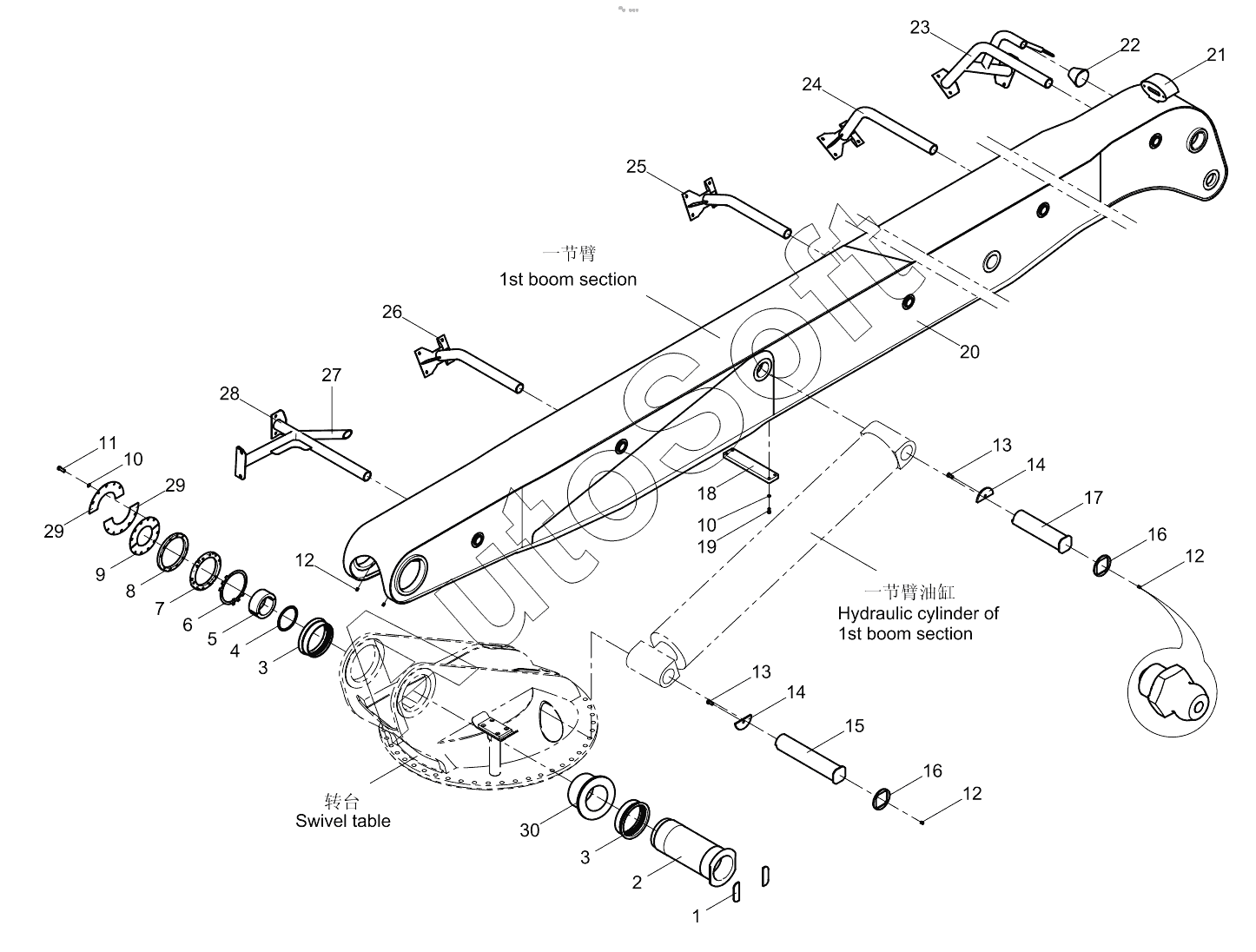

Каталог запасных частей к технике: Zoomlion K56X-6RZ. 1st boom section 001621206A0100000
1
2
3
3
4
5
6
7
8
9
10
10
11
12
12
12
13
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Clipboard | |
| 2 | 0***0 | Hollow shaft | |
| 3 | 0***4 | Bronze bushing | |
| 4 | 0***4 | Clipboard of concrete pipe pad | |
| 5 | 0***3 | Concrete pipe pad | |
| 6 | 0***0 | Stop ring of round nut | |
| 7 | 0***1 | Round nut | |
| 8 | 0***2 | Clipring | |
| 9 | 0***7 | Clipboard | |
| 10 | 1***4 | Washer | |
| 11 | 1***9 | Bolt | |
| 12 | 1***7 | Oil cup | |
| 13 | 1***5 | Screw | |
| 14 | 0***3 | Shaft end baffle I | |
| 15 | 0***1 | Pin | |
| 16 | 0***1 | Clipboard I | |
| 17 | 0***2 | Pin | |
| 18 | 0***1 | Support plate | |
| 19 | 1***7 | Screw | |
| 20 | 0***0 | 1st boom structure | |
| 21 | 0***0 | Mounting structure of height light | |
| 22 | 0***0 | Support enforcement cone | |
| 23 | 0***0 | Support E | |
| 24 | 0***0 | Support D | |
| 25 | 0***0 | Support С | |
| 26 | 0***0 | Support В | |
| 27 | 0***2 | Strengthen pipe | |
| 28 | 0***0 | Support A | |
| 29 | 0***2 | Shaft end cover plate I | |
| 30 | 0***4 | Double metal bush |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
