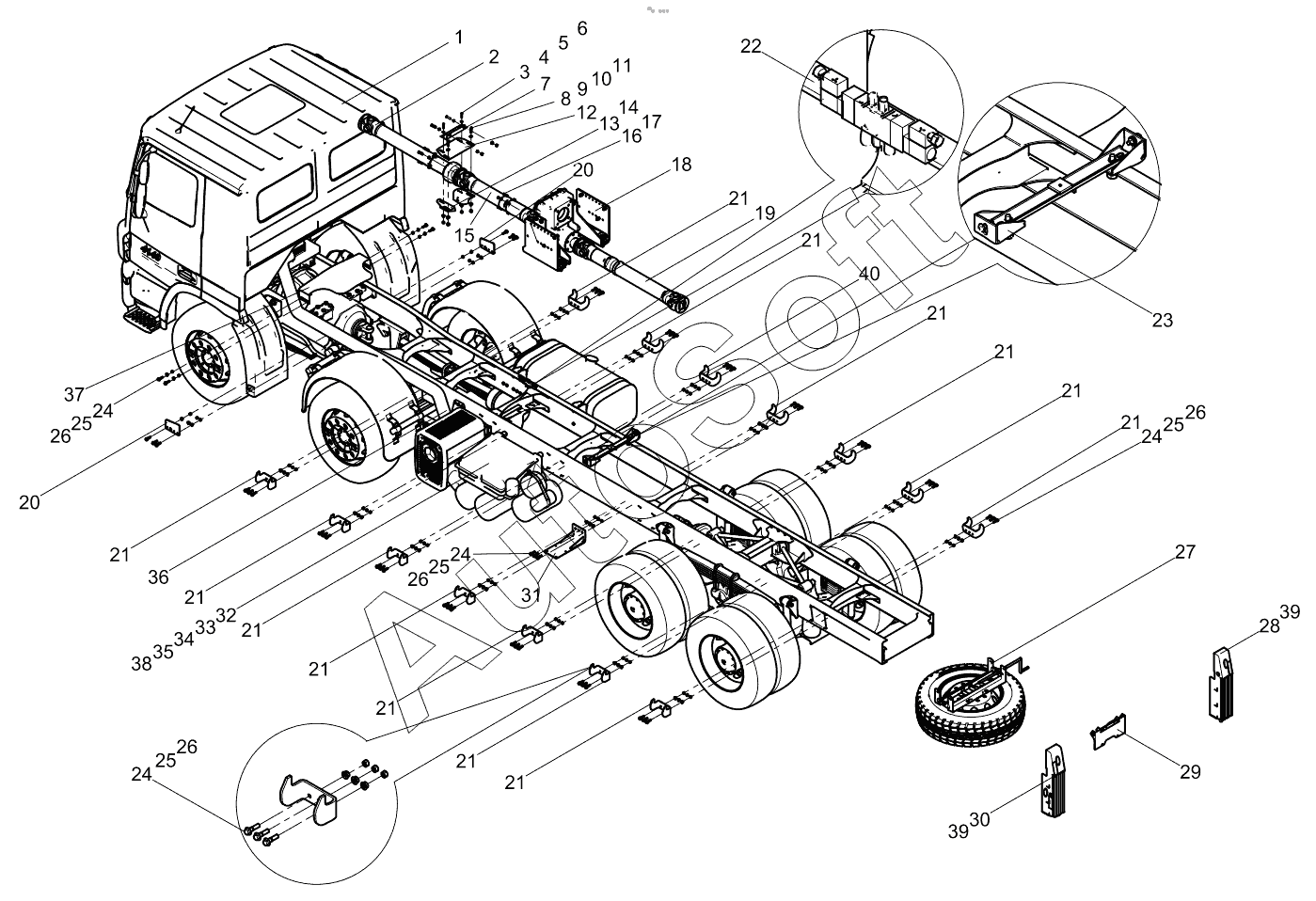

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Chassis refit 001621253C0000000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
21
21
21
21
21
21
21
21
21
21
21
22
23
24
24
24
24
25
25
25
25
26
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Drive shaft А | |
| 2 | 1***4 | Болт M12x50-8.8 | |
| 3 | 1***1 | Washer | |
| 4 | 1***3 | Nut | |
| 5 | 1***5 | Nut M12-10 | |
| 6 | 0***4 | Mounting pedestal | |
| 7 | 1***7 | Bolt | |
| 8 | 1***2 | Washer | |
| 9 | 1***2 | Nut M16-8 | |
| 10 | 1***3 | Nut | |
| 11 | 0***3 | Mounting plate | |
| 12 | 0***2 | Left mounting board | |
| 13 | 0***1 | Right mounting board | |
| 14 | 0***0 | Drive shaft В | |
| 15 | 0***1 | Bolt | |
| 16 | 1***8 | Nut M14-10 | |
| 17 | 0***0 | PTO assembly | |
| 18 | 0***0 | Drive shaft В | |
| 19 | 0***1 | Connection board 1 | |
| 20 | 0***2 | Connection board В | |
| 21 | 0***0 | Pneumatic mechanism | |
| 22 | 0***0 | Multi-pump bracket | |
| 23 | 0***4 | Bolt | |
| 24 | 1***3 | Nut m14-8 | |
| 25 | 1***2 | Nut | |
| 26 | 0***0 | Spare wheel bracket assembly | |
| 27 | 0***0 | Rear light | |
| 28 | 0***0 | License mounting ASSY | |
| 29 | 0***0 | Rearlight | |
| 30 | 0***6 | Pump mounting bracket | |
| 31 | 1***0 | Bolt | |
| 32 | 1***0 | Quick joint | |
| 33 | 1***1 | Quick joint | |
| 34 | 1***2 | Quick joint | |
| 35 | 0***1 | Heat insulation | |
| 36 | 0***0 | Gearbox cover | |
| 37 | 0***2 | Connection board В | |
| 38 | 0***2 | Support plate of battery unit | |
| 39 | 0***0 | Rear light shield | |
| 40 | 0***5 | Connection board 2 |
