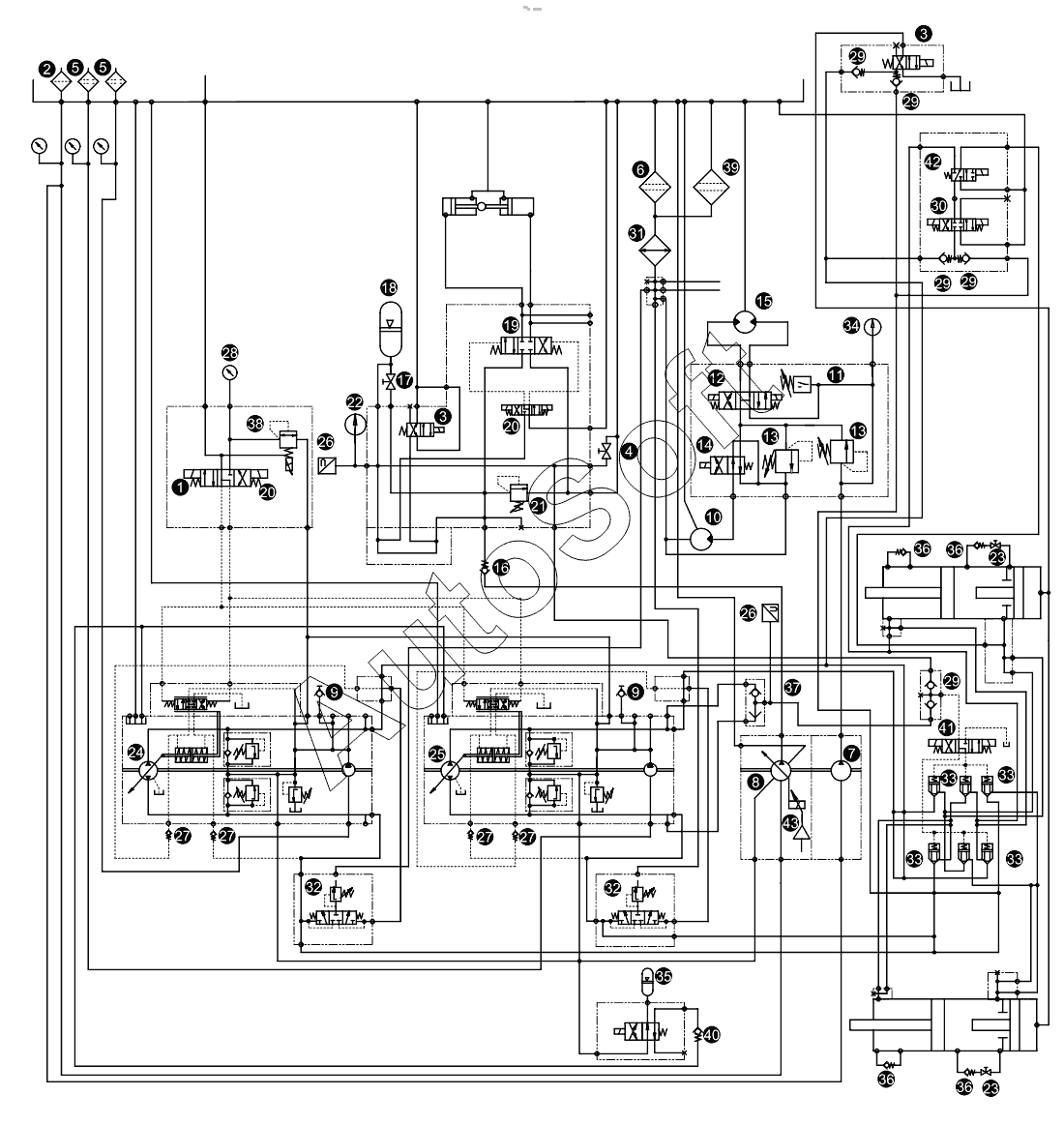

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Hydraulic schematic of pumping system 001621217A0000000
1
2
3
3
4
5
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
22
23
23
24
25
26
26
27
27
27
27
28
29
29
29
29
29
30
31
32
32
33
33
33
33
34
35
36
36
36
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Wire plug | |
| 2 | 1***5 | Oil suction filter | |
| 3 | 1***6 | Solenoid reversal valve | |
| 4 | 1***8 | Dual-channel ball valve | |
| 5 | 1***3 | Oil suction filter | |
| 6 | 1***2 | Oil return filter | |
| 7 | 1***5 | Gear pump | |
| 8 | 1***8 | Constant pressure valve | |
| 9 | 1***8 | Pressure detecting joint | |
| 10 | 1***5 | Washing motor | |
| 11 | 1***9 | Pressure switch | |
| 12 | 1***0 | Solenoid reversal valve | |
| 13 | 1***9 | Additional overflow valve | |
| 14 | 1***7 | Solenoid reversal valve | |
| 15 | 1***9 | Mixing motor | |
| 16 | 1***2 | Check valve | |
| 17 | 1***8 | Ball valve | |
| 18 | 1***7 | Accumulator | |
| 19 | 1***2 | Hydraulic reversal valve | |
| 20 | 1***6 | Solenoid reversal valve | |
| 21 | 1***2 | Overflow valve | |
| 22 | 1***7 | Manometer | |
| 23 | 1***1 | Ball valve | |
| 24 | 1***8 | Piston pump | |
| 25 | 1***0 | Piston pump | |
| 26 | 1***6 | Pressure sensor | |
| 27 | 1***4 | Check valve | |
| 28 | 1***0 | Manometer | |
| 29 | 1***7 | Check valve | |
| 30 | 1***5 | Solenoid reversal valve | |
| 31 | 1***9 | Cooler | |
| 32 | 1***0 | Flush valve | |
| 33 | 1***0 | Inserted valve core | |
| 34 | 1***8 | Manometer | |
| 35 | 1***7 | Accumulator | |
| 36 | 1***7 | Check valve | |
| 37 | 1***9 | Shuttle valve | |
| 38 | 1***1 | Solenoid proportional reducing valve | |
| 39 | 1***0 | Water suction filter | |
| 40 | 1***2 | Check valve | |
| 41 | 1***1 | Solenoid reversal valve | |
| 42 | 1***5 | Solenoid reversal valve | |
| 43 | 1***9 | Wire plug |
