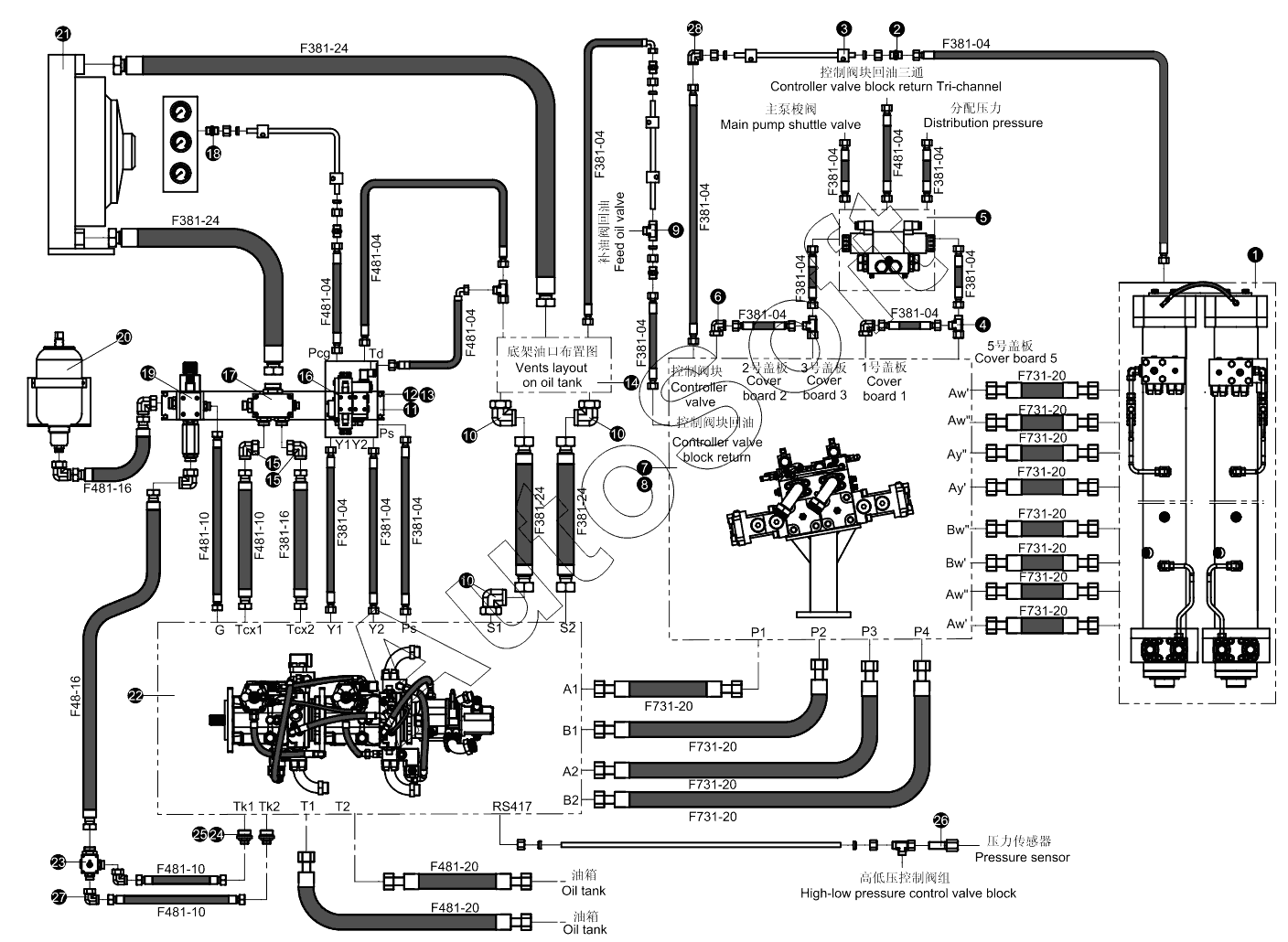

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Pumping circuit piping layout 001619118A0400000
15
15
28
27
26
25
24
23
22
21
20
19
17
16
1
14
13
12
11
10
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Pumping cylinder unit | |
| 2 | 1***7 | Straight joint | |
| 3 | 1***9 | Pipe clamp | |
| 4 | 1***7 | Combined T-joint | |
| 5 | 0***0 | High-low pressure control valve block | |
| 6 | 1***6 | Right angle built-up joint | |
| 7 | 0***0 | Mounting bracket of main valve block | |
| 8 | 0***0 | High-low pressure switch valve block | |
| 9 | 1***3 | T-joint | |
| 10 | 1***0 | Elbow joint | |
| 11 | 0***1 | Mounting plate of minor valve block | |
| 12 | 1***8 | Bolt | |
| 13 | 1***3 | Washer | |
| 14 | 0***0 | Vents layout on oil tank | |
| 15 | 1***7 | Right angle built-up joint | |
| 16 | 0***0 | Controller valve unit | |
| 17 | 0***0 | Return multichannel | |
| 18 | 0***2 | Straight joint | |
| 19 | 0***0 | Temperature control valve lock | |
| 20 | 0***0 | Accumulator assembly | |
| 21 | 0***0 | Cooler ASSY. | |
| 22 | 0***0 | Groups of double pumps with output 180 | |
| 23 | 0***0 | Cooler multichannel | |
| 24 | 0***2 | Straight joint | |
| 25 | 1***8 | Rhombus seal | |
| 26 | 0***1 | Neighbor joint | |
| 27 | 1***9 | Elbow joint | |
| 28 | 1***1 | Elbow joint |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
