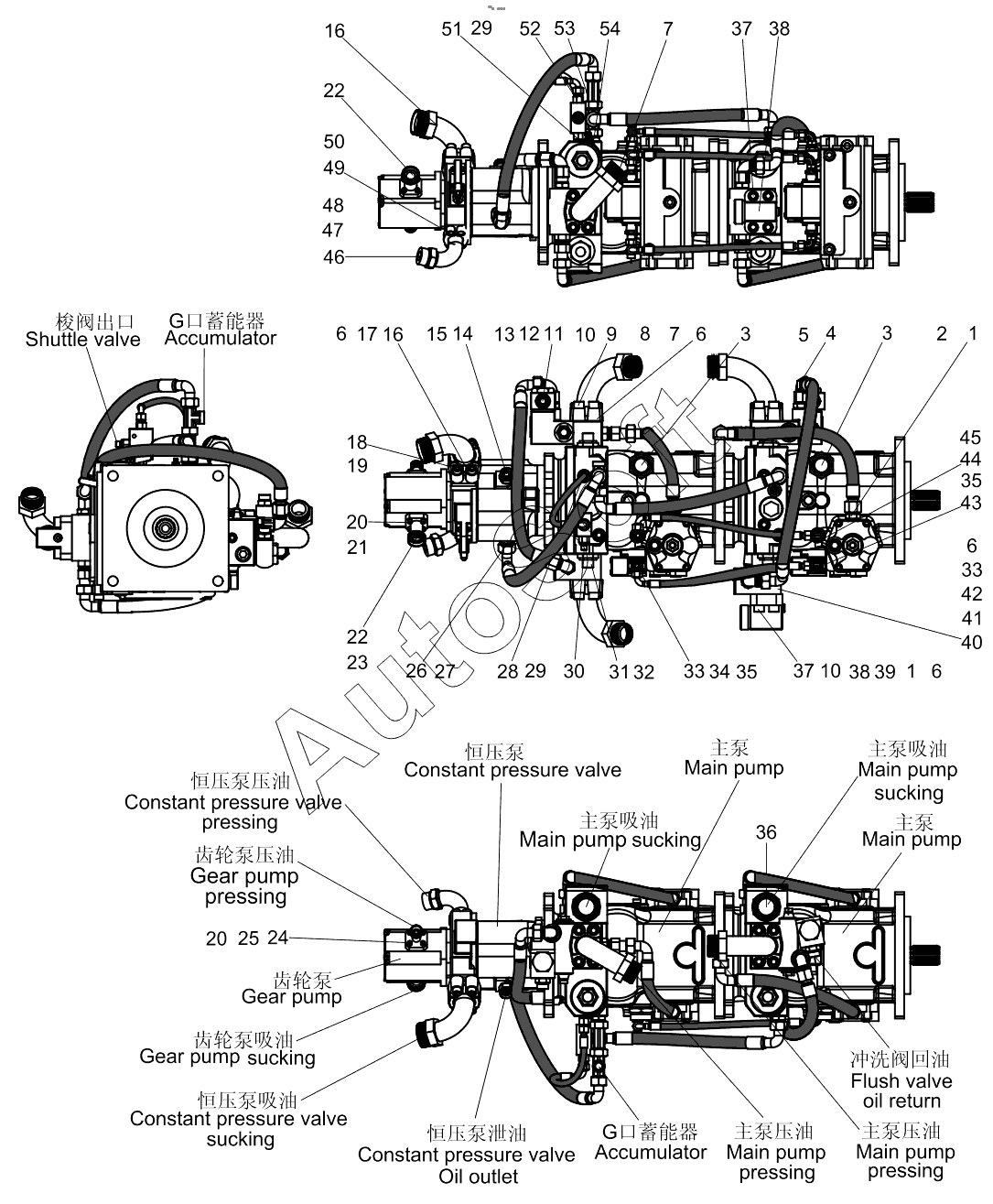

Каталог запасных частей к технике: Zoomlion K56X-6RZ. Groups of double pumps with output 180 001616318A0002000
42
29
29
30
31
32
33
33
34
35
35
36
37
37
38
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
53
54
15
2
3
3
4
5
6
6
6
6
7
7
8
9
10
10
11
12
13
14
1
1
16
16
17
18
19
20
20
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Rhombus seal | |
| 2 | 1***9 | Straight joint | |
| 3 | 1***7 | Straight joint | |
| 4 | 1***2 | Elbow joint | |
| 5 | 1***1 | Straight joint | |
| 6 | 1***4 | O-ring | |
| 7 | 0***2 | High-pressure flange half | |
| 8 | 0***1 | Elbow flange joint | |
| 9 | 1***1 | Screw | |
| 10 | 1***8 | Washer | |
| 11 | 1***5 | O-ring | |
| 12 | 0***6 | Gemel bolt | |
| 13 | 0***7 | Gemel joint | |
| 14 | 0***4 | Straight joint | |
| 15 | 1***4 | Rhombus seal | |
| 16 | 0***7 | Flange joint | |
| 17 | 0***1 | Flange half | |
| 18 | 1***8 | Screw | |
| 19 | 1***4 | Washer | |
| 20 | 1***5 | Screw | |
| 21 | 1***2 | Washer | |
| 22 | 1***9 | O-ring | |
| 23 | 0***2 | Flange joint | |
| 24 | 0***3 | Flange joint | |
| 25 | 1***6 | O-ring | |
| 26 | 0***9 | Dump joint | |
| 27 | 1***9 | Elbow joint | |
| 28 | 1***1 | Straight joint | |
| 29 | 1***9 | Rhombus seal | |
| 30 | 1***1 | End straight coupling | |
| 31 | 0***2 | Oil filling & pressure-detecting joint | |
| 32 | 1***7 | Rhombus seal | |
| 33 | 1***0 | Rhombus seal | |
| 34 | 0***6 | Straight joint | |
| 35 | 1***7 | Combined T-joint | |
| 36 | 1***7 | Straight joint | |
| 37 | 1***5 | Screw | |
| 38 | 0***5 | Elbow flange joint | |
| 39 | 1***7 | Screw plug | |
| 40 | 0***1 | Multi-channel block | |
| 41 | 0***1 | 180 main pump block | |
| 42 | 1***8 | Screw plug | |
| 43 | 1***6 | Right angle built-up joint | |
| 44 | 1***6 | Straight joint | |
| 45 | 1***3 | Rhombus seal | |
| 46 | 0***6 | Flange joint | |
| 47 | 1***3 | Flange half | |
| 48 | 1***2 | O-ring | |
| 49 | 1***7 | Screw | |
| 50 | 1***7 | Washer | |
| 51 | 0***6 | Dump joint | |
| 52 | 0***5 | Dump joint | |
| 53 | 1***8 | Combined T-joint | |
| 54 | 1***5 | Straight joint |
