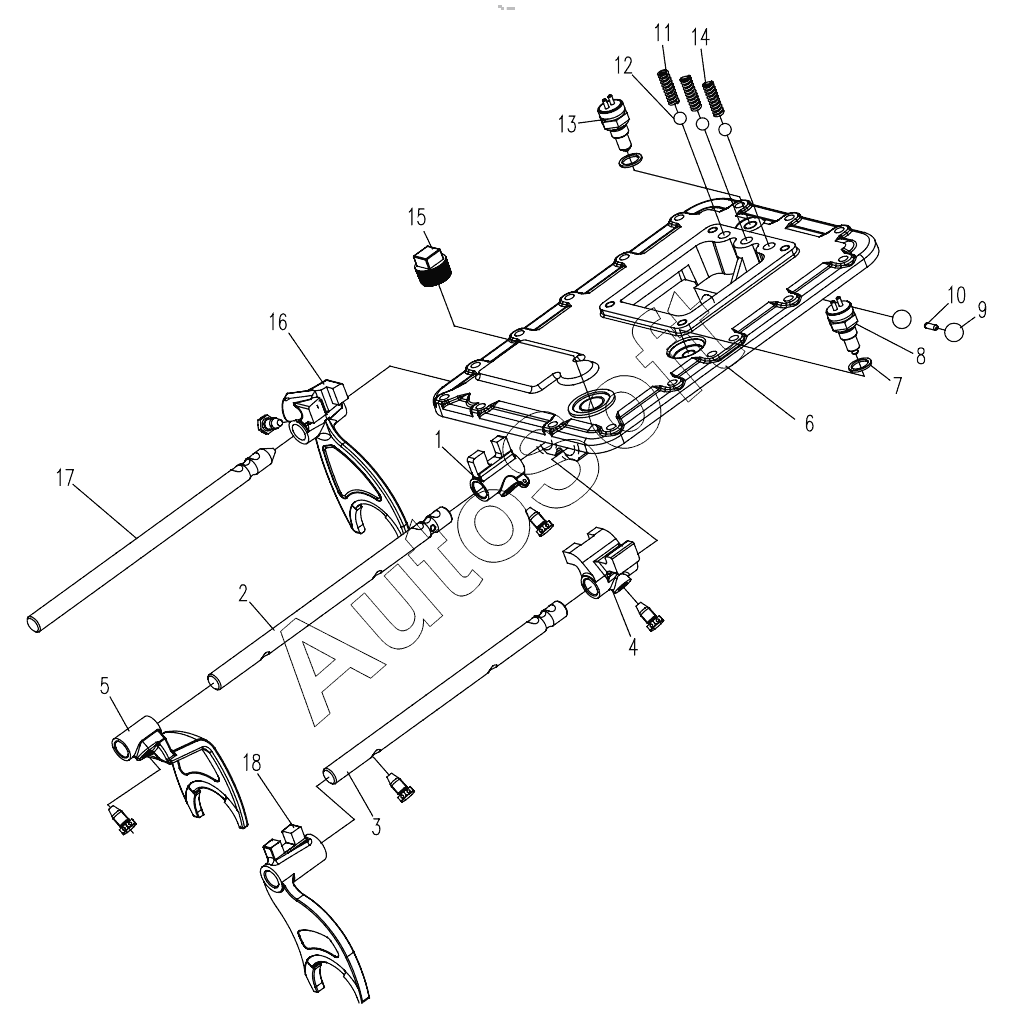

Каталог запасных частей к технике: Zoomlion ZLJ5480JQZV3 (2013). TRANSMISSION (UPPER COVER ASSY) D1030300142_101250Y
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Guide block of gear 2, 3 | |
| 2 | 1***3 | Fork shaft of gear 1, 2 | |
| 3 | 1***3 | Fork shaft of gear 4, 5 | |
| 4 | 1***9 | Guide block of gear 4, 5 | |
| 5 | 1***5 | Fork of gear 1, 2 | |
| 6 | F***0 | Upper cover | |
| 7 | Q***3 | Seal ring | |
| 8 | 9***3 | Neutral switch | |
| 9 | 1***8 | Steel ball | |
| 10 | 1***4 | Fork shaft pin | |
| 11 | F***4 | Compression spring | |
| 12 | 1***8 | Steel ball | |
| 13 | 7***1 | High/low gear switch | |
| 14 | F***5 | Compression spring | |
| 15 | Q***0 | Square-head plug | |
| 16 | 1***3 | Low/reverse gear fork assy | |
| 17 | 1***2 | Low/reverse gear fork shaft | |
| 18 | 1***6 | Fork of gear 3, 4 |
