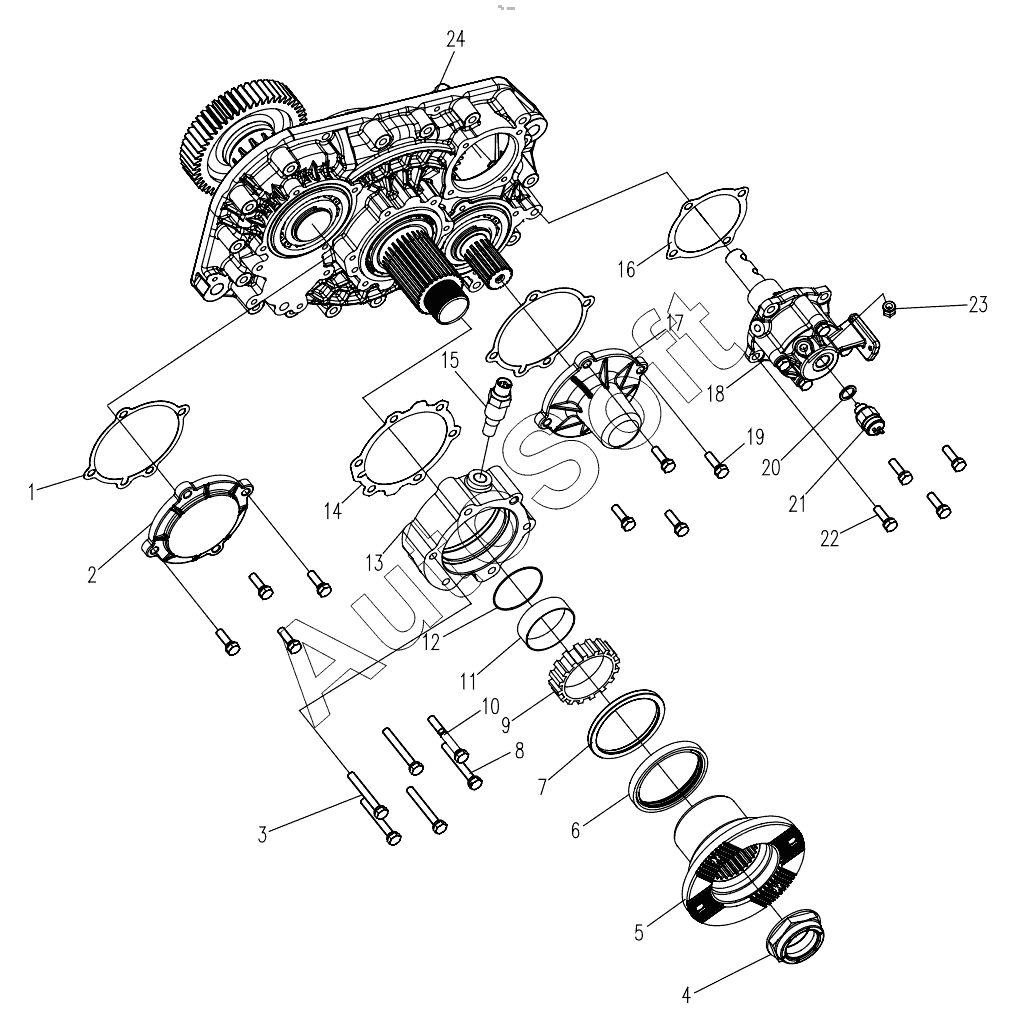

Каталог запасных частей к технике: Zoomlion ZLJ5480JQZV3 (2013). TRANSMISSION (REAR COVER ASSY) D1030300142_101250Y
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***3 | Intermediate shaft cover gasket in auxiliary tank of transmission | |
| 2 | J***2 | Intermediate shaft cover in auxiliary tank of transmission | |
| 3 | Q***5 | Hexagon bolt and spring washer assembly | |
| 4 | F***6 | Flange nut | |
| 5 | J***1 | Flange | |
| 6 | 1***9 | Oil seal | |
| 7 | C***2 | Oil seal of main shaft rear bearing cover | |
| 8 | C***3 | Small hexagon bolt with hole and spring washer assembly | |
| 9 | J***6 | Odometer rotor | |
| 10 | A***9 | Bolt assy | |
| 11 | J***1 | Drive gear bushing of odometer | |
| 12 | 1***2 | O-ring | |
| 13 | R***5 | Rear bearing cover of main shaft | |
| 14 | R***6 | Main shaft rear bearing cover gasket in auxiliary tank of transmission | |
| 15 | C***6 | Odometer rotor | |
| 16 | 1***7 | Gasket | |
| 17 | J***4 | Extensional intermediate shaft cover | |
| 18 | J***6 | Cylinder assy in auxiliary tank of transmission | |
| 19 | A***8 | Bolt assy | |
| 20 | Q***3 | Seal ring | |
| 21 | 7***9 | Pressure switch | |
| 22 | Q***M | Precoated hexagon bolt and spring washer assembly | |
| 23 | 1***5 | 90°elbow union | |
| 24 | J***5 | Rear cover housing body |
