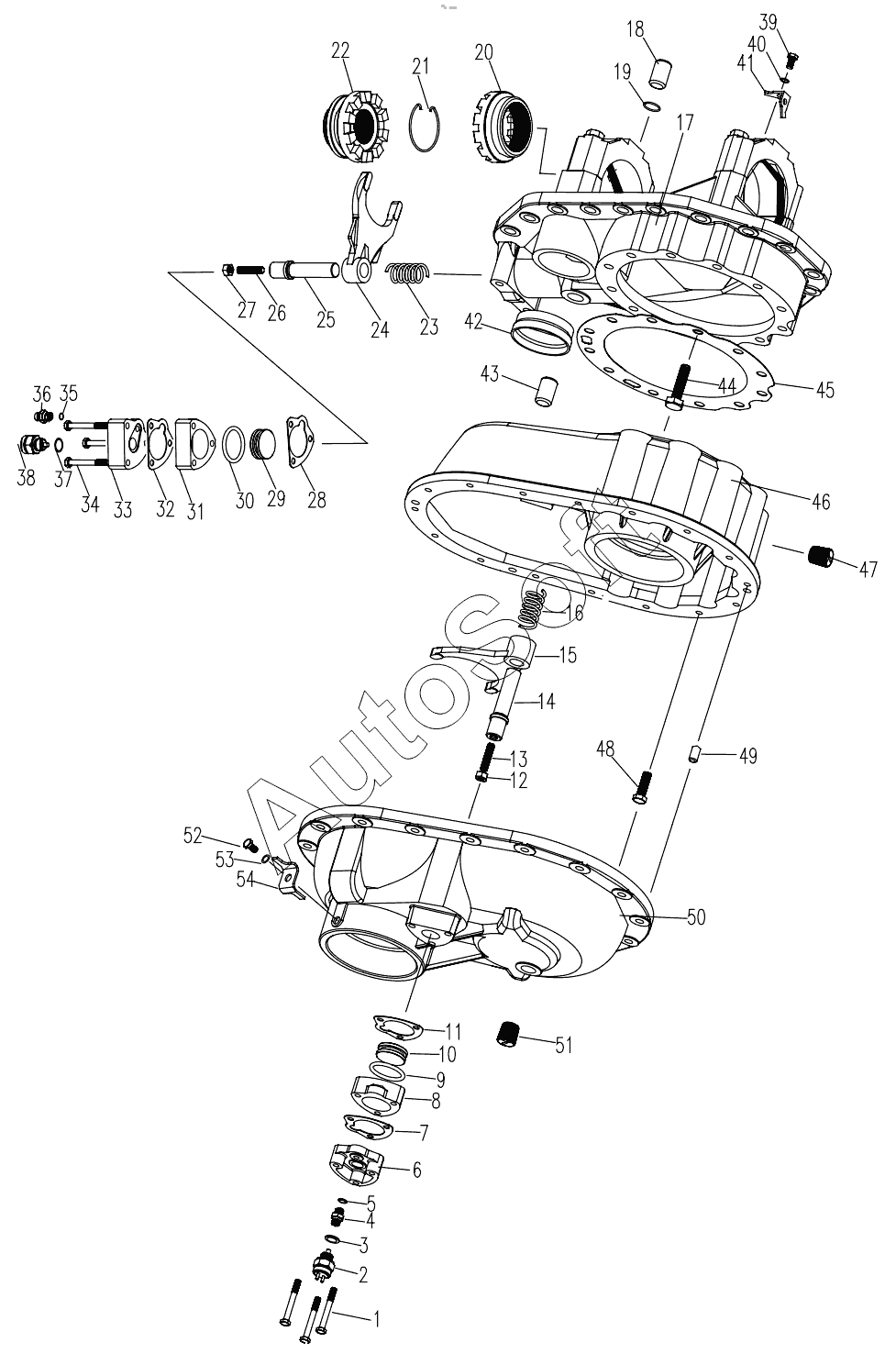

Каталог запасных частей к технике: Zoomlion ZLJ5480JQZV3 (2013). DRIVE AXLE STEERED (MAIN REDUCER) D1030100872_100003Y
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Bolt | |
| 2 | A***0 | Indicator switch | |
| 3 | A***9 | Washer | |
| 4 | A***6 | Straight-through pipe fitting | |
| 5 | A***5 | Washer | |
| 6 | A***7 | Cover | |
| 7 | A***8 | Control cylinder shim | |
| 8 | A***1 | Control cylinder | |
| 9 | G***6 | O-ring 32x3.5 | |
| 10 | A***9 | Control cylinder piston | |
| 11 | A***6 | Control cylinder shim | |
| 12 | G***0 | Nut | |
| 13 | G***5 | Screw | |
| 14 | A***2 | Fork shaft | |
| 15 | A***6 | Fork | |
| 16 | A***3 | Fork spring | |
| 17 | B***D | Central differential supporting shell | |
| 18 | A***8 | Positioning pin | |
| 19 | G***6 | Retainer ring | |
| 20 | B***D | Differential lock clutch | |
| 21 | B***D | Spring washer | |
| 22 | B***D | Differential lock clutch | |
| 23 | A***3 | Fork spring | |
| 24 | B***D | Fork | |
| 25 | A***2 | Fork shaft | |
| 26 | G***5 | Screw | |
| 27 | G***0 | Nut | |
| 28 | A***6 | Control cylinder shim | |
| 29 | A***9 | Control cylinder piston | |
| 30 | G***6 | O-ring 32x3.5 | |
| 31 | A***1 | Control cylinder | |
| 32 | A***8 | Control cylinder shim | |
| 33 | A***7 | Cover | |
| 34 | G***0 | Bolt | |
| 35 | A***5 | Washer | |
| 36 | A***6 | Straight-through pipe fitting | |
| 37 | A***9 | Washer | |
| 38 | A***0 | Indicator switch | |
| 39 | G***0 | Bolt | |
| 40 | G***7 | Washer | |
| 41 | A***7 | Screw ring lock plate | |
| 42 | B***D | Intermediate sleeve | |
| 43 | A***6 | Positioning pin | |
| 44 | B***D | Bolt | |
| 45 | B***D | Shim | |
| 46 | B***D | Driving bevel gear supporting shell | |
| 47 | A***7 | Plug | |
| 48 | G***0 | Bolt | |
| 49 | G***6 | Pin | |
| 50 | B***D | Longitudinal differential housing cover | |
| 51 | A***7 | Plug | |
| 52 | G***0 | Bolt | |
| 53 | G***7 | Washer | |
| 54 | B***2 | Screw ring lock plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
