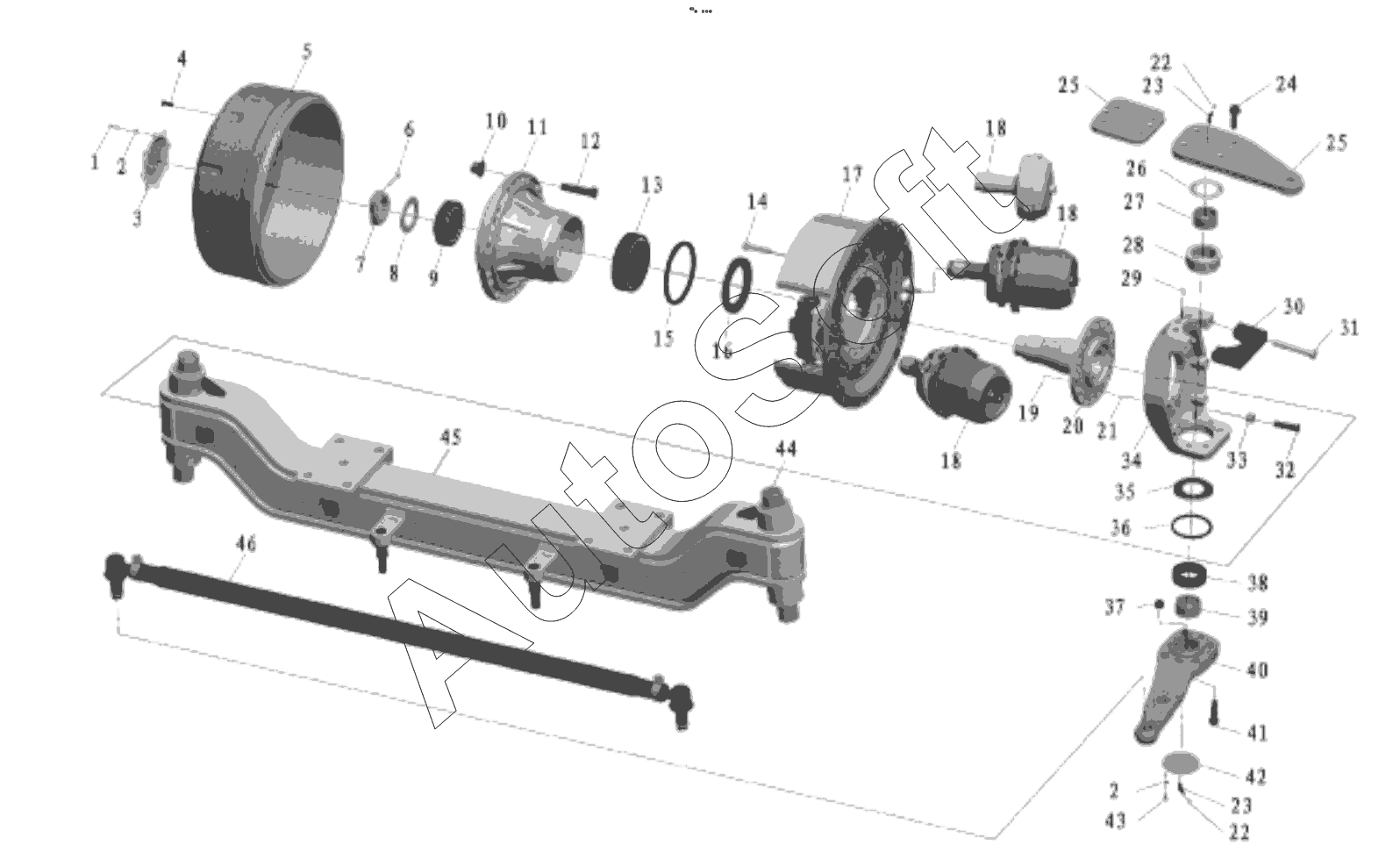

Каталог запасных частей к технике: Zoomlion ZLJ5480JQZV3 (2013). STEERED AND NON-DRIVEN AXLE D1030100875_102293Y
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
22
23
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DZ9003800002 | D***2 | Hexagon flange with toothed bolt | |
| DZ9112410092 | D***2 | Bushing | |
| DZ9112410510 | D***0 | Steering knuckle | |
| 1 | Q***5 | Hex bolt | |
| 2 | Q***8 | Spring washer | |
| 3 | D***2 | End cover of front axle | |
| 4 | Q***0 | Cross-recessed flat-head screw | |
| 5 | D***4 | Brake drum | |
| 6 | Q***0 | Hex socket cap head screw | |
| 7 | D***7 | Locking nut | |
| 8 | 8***5 | Thrust washer | |
| 9 | 3***5 | Conical roller bearing | |
| 10 | 1***0 | Wheel nuts | |
| 11 | D***2 | Wheel hub | |
| 12 | H***3 | Wheel bolt | |
| 13 | 0***3 | Conical roller bearing | |
| 14 | M***5 | Hexagon stud | |
| 15 | 0***6 | Shaft seal ring | |
| 16 | D***4 | Spacer ring | |
| 17 | D***1 | Wedge brake assy | |
| 17 | D***2 | Wedge brake assy | |
| 18 | D***3 | Wedge spring brake chamber | |
| 19 | Q***2 | Cylindrical pin | |
| 20 | D***8 | Shaft head | |
| 21 | Q***0 | Cylindrical pin | |
| 22 | 1***6 | Protective cover | |
| 23 | 1***4 | Metric conical thread lubricating nozzle | |
| 24 | D***1 | Hexagon flange with toothed bolt | |
| 24 | Q***5 | Hexagon nut | |
| 25 | D***3 | Steering knuckle arm assy | |
| 26 | D***5 | Cover plate | |
| 27 | D***3 | Adjusting washer | |
| 27 | D***4 | Adjusting washer | |
| 27 | D***5 | Adjusting washer | |
| 27 | D***6 | Adjusting washer | |
| 28 | D***1 | Shaft sleeve | |
| 29 | Q***0 | Cylindrical pin | |
| 30 | D***2 | Bearing cover | |
| 31 | Q***2 | Hex bolt | |
| 32 | D***3 | Adjusting screw | |
| 33 | D***4 | Hexagon nut | |
| 34 | D***9 | Steering knuckle | |
| 35 | D***7 | Protective plate | |
| 36 | D***8 | Seal ring | |
| 37 | 1***8 | Positioning sleeve | |
| 38 | D***0 | Thrust conical roller bearing | |
| 39 | D***5 | Bushing | |
| 40 | D***3 | Steering tie rod arm | |
| 41 | D***4 | Steering tie rod arm | |
| 42 | D***1 | Cover | |
| 43 | Q***8 | Hex bolt | |
| 44 | D***1 | Steering knuckle pin | |
| 45 | D***3 | Front axle assy | |
| 46 | D***1 | Steering tie rod assy |
