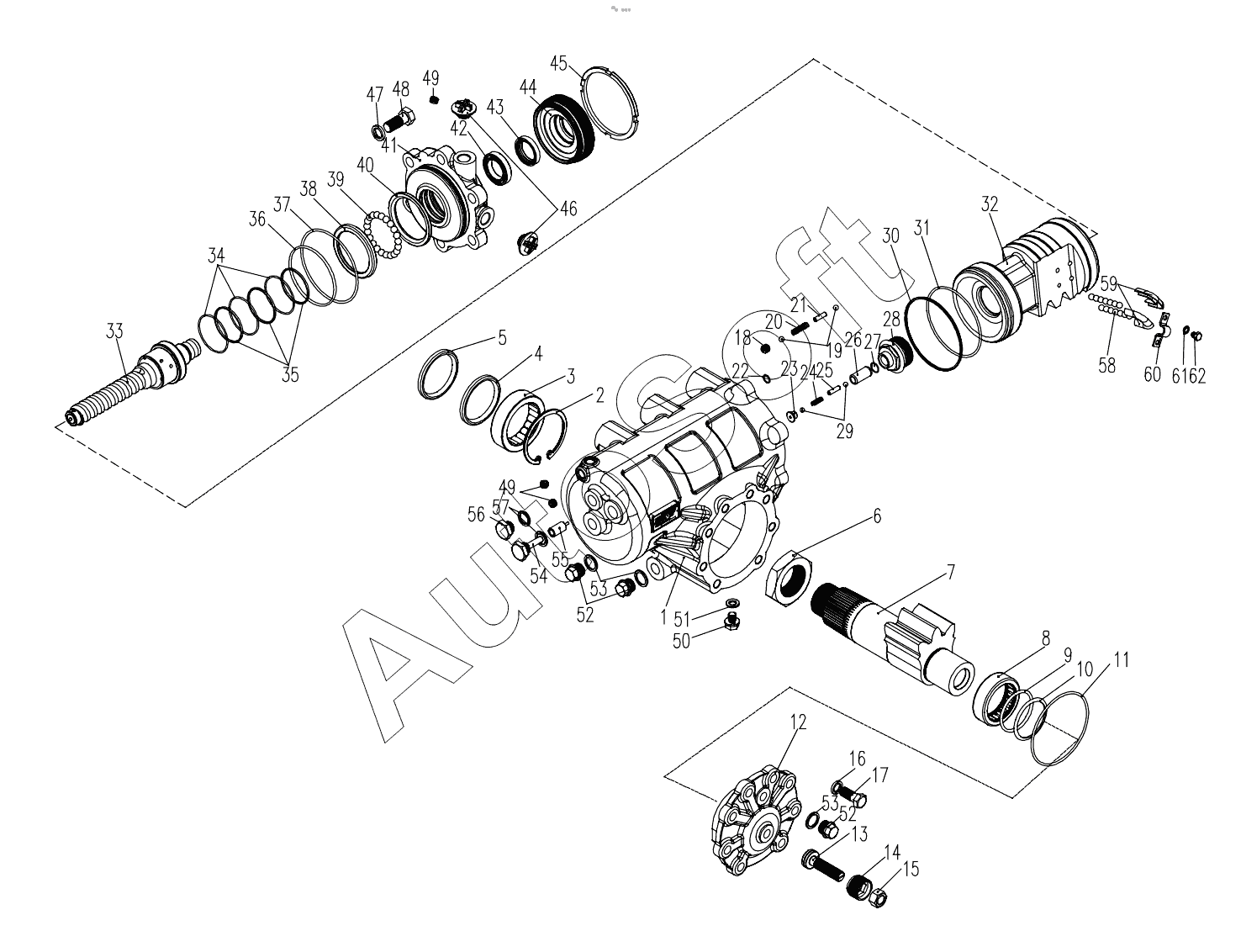

Каталог запасных частей к технике: Zoomlion ZLJ5480JQZV3 (2013). STEERING GEAR D1032300045-102262Y
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
52
53
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***1 | Housing | |
| 2 | Q***5 | Circlip | |
| 3 | Z***2 | Roller bearing | |
| 4 | Z***7 | High pressure seal | |
| 5 | D***2 | Seal ring - steering arm shaft | |
| 6 | D***4 | Nut - steering arm shaft | |
| 7 | Z***1 | Steering arm shaft | |
| 8 | D***4 | Needle bearing | |
| 9 | C***2 | High pressure seal ring | |
| 10 | C***3 | Retaining ring– high pressure seal ring | |
| 11 | Q***C | O-type rubber seal ring | |
| 12 | Z***1 | Side cover | |
| 13 | D***2 | Adjusting bolt – steering arm shaft | |
| 14 | A***3 | Locknut - steering arm shaft | |
| 15 | Q***4 | Hexagon nut – adjusting bolt | |
| 16 | Q***2 | Spring washer | |
| 17 | Q***2 | Hex bolt | |
| 18 | D***8 | Nut | |
| 19 | Q***5 | Steel ball | |
| 20 | C***4 | Spring | |
| 21 | D***7 | Support tube | |
| 22 | Q***C | O-type rubber seal ring | |
| 23 | D***3 | Center pressure relief valve seat | |
| 24 | D***4 | Spring | |
| 25 | D***7 | Support tube | |
| 26 | D***2 | Pressure relief valve body | |
| 27 | Q***4 | Retaining ring for shaft | |
| 28 | D***1 | Cap - steering nut | |
| 29 | Q***5 | Steel ball | |
| 30 | Z***3 | Seal ring | |
| 31 | Z***2 | O-type rubber seal ring | |
| 32 | Z***1 | Steering nut | |
| 33 | Z***0 | Steering threaded rod assy | |
| 34 | D***7 | O-type rubber seal ring | |
| 35 | D***8 | Seal ring | |
| 36 | Q***C | O-type rubber seal ring | |
| 37 | Q***C | O-type rubber seal ring | |
| 38 | D***2 | Outer ring – valve body | |
| 39 | D***3 | Steel ball | |
| 40 | D***1 | Outer ring – upper cover | |
| 41 | Z***1 | Valve body | |
| 42 | 6***6 | Single row radial ball bearing | |
| 43 | D***2 | Oil seal | |
| 44 | Z***1 | Upper cover | |
| 45 | D***7 | Check nut – upper cover | |
| 46 | D***8 | Oil inlet/outlet rubber plug | |
| 47 | Q***4 | Spring washer | |
| 48 | Q***2 | Hex bolt | |
| 49 | A***8 | Conical plug | |
| 50 | C***6 | Screw | |
| 51 | C***7 | Copper washer | |
| 52 | D***2 | Hexagon plug | |
| 53 | J***8 | Seal ring | |
| 54 | E***2 | Guide rod | |
| 55 | D***1 | Top rod | |
| 56 | C***3 | Hexagon socket plug | |
| 57 | J***6 | Seal ring | |
| 58 | A***1 | Steel ball | |
| 59 | D***2 | Conduct pipe of steel ball | |
| 60 | A***3 | Conduct pipe clamp | |
| 61 | Q***6 | Spring washer | |
| 62 | Q***8 | Hex bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
