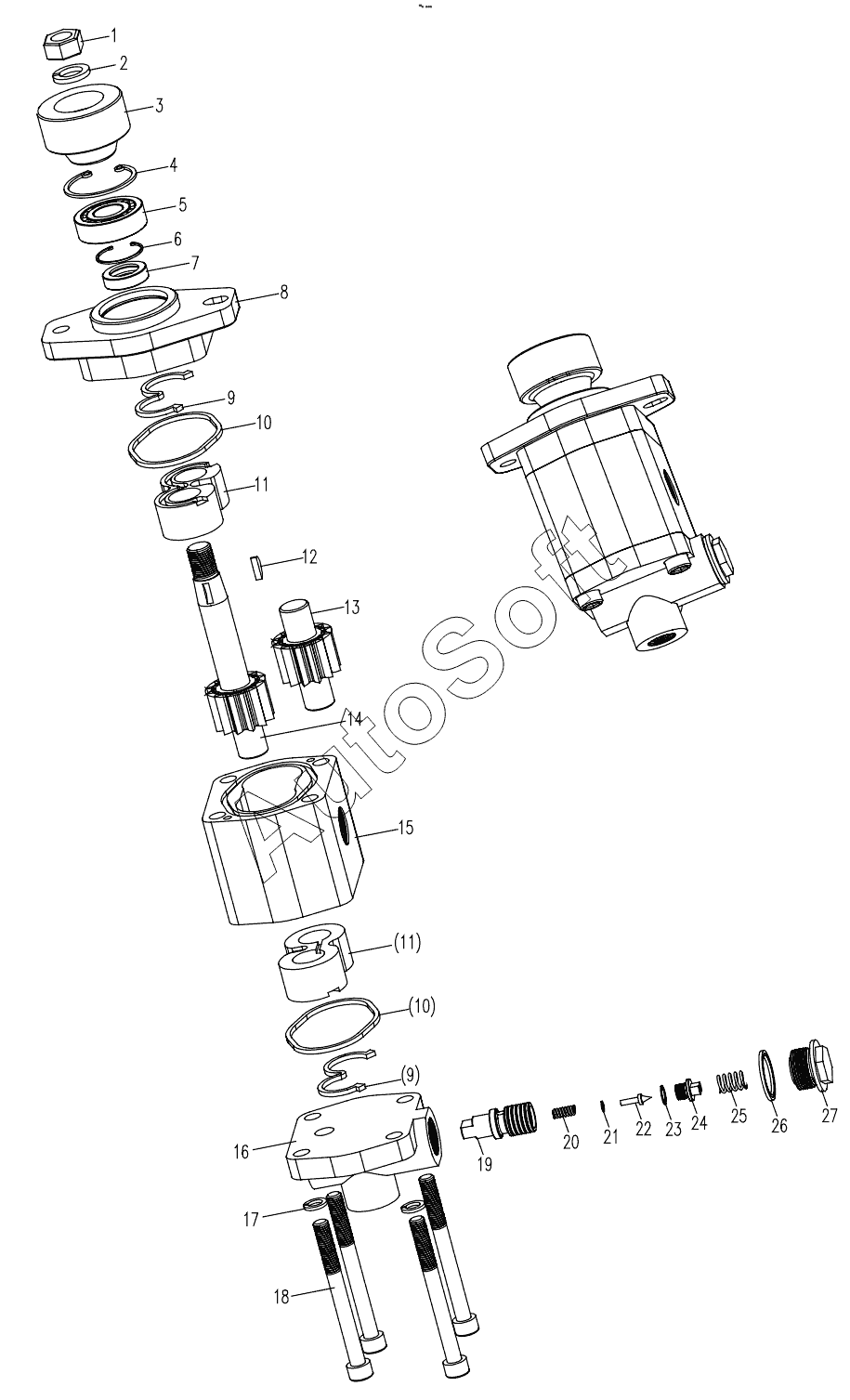

Каталог запасных частей к технике: Zoomlion ZLJ5480JQZV3 (2013). QC40/15-WP10 STEERING PUMP D1032300126_102194Y
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | I- type hexagon nut | |
| 2 | 1***4 | Light type spring washer | |
| 3 | 0***4 | Drive gear | |
| 4 | 1***7 | Circlip for holes | |
| 5 | 1***2 | Grooved ball bearing | |
| 6 | 1***5 | Circlip for holes | |
| 7 | 1***4 | Two-way seal for shaft | |
| 8 | 0***0 | Rear cover | |
| 9 | 0***6 | Seal ring | |
| 10 | 0***2 | Rectangular seal ring | |
| 11 | 0***1 | Sliding bearing assembly | |
| 12 | 1***3 | Semicircular key | |
| 13 | 0***6 | Driven gear | |
| 14 | 0***9 | Driving gear | |
| 15 | 0***9 | Pump body | |
| 16 | 0***2 | Front cover | |
| 17 | 1***3 | Light type spring washer | |
| 18 | 1***3 | Hex socket cap head screw | |
| 19 | 0***5 | Valve core | |
| 20 | 0***1 | Safety valve spring | |
| 21 | 0***4 | Turbocharging shim | |
| 22 | 0***1 | Taper valve | |
| 23 | 0***5 | Pressure release shim | |
| 24 | 0***2 | Valve core plug | |
| 25 | 0***1 | Throttle valve spring | |
| 26 | 1***3 | Combination seal ring | |
| 27 | 1***1 | Plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
