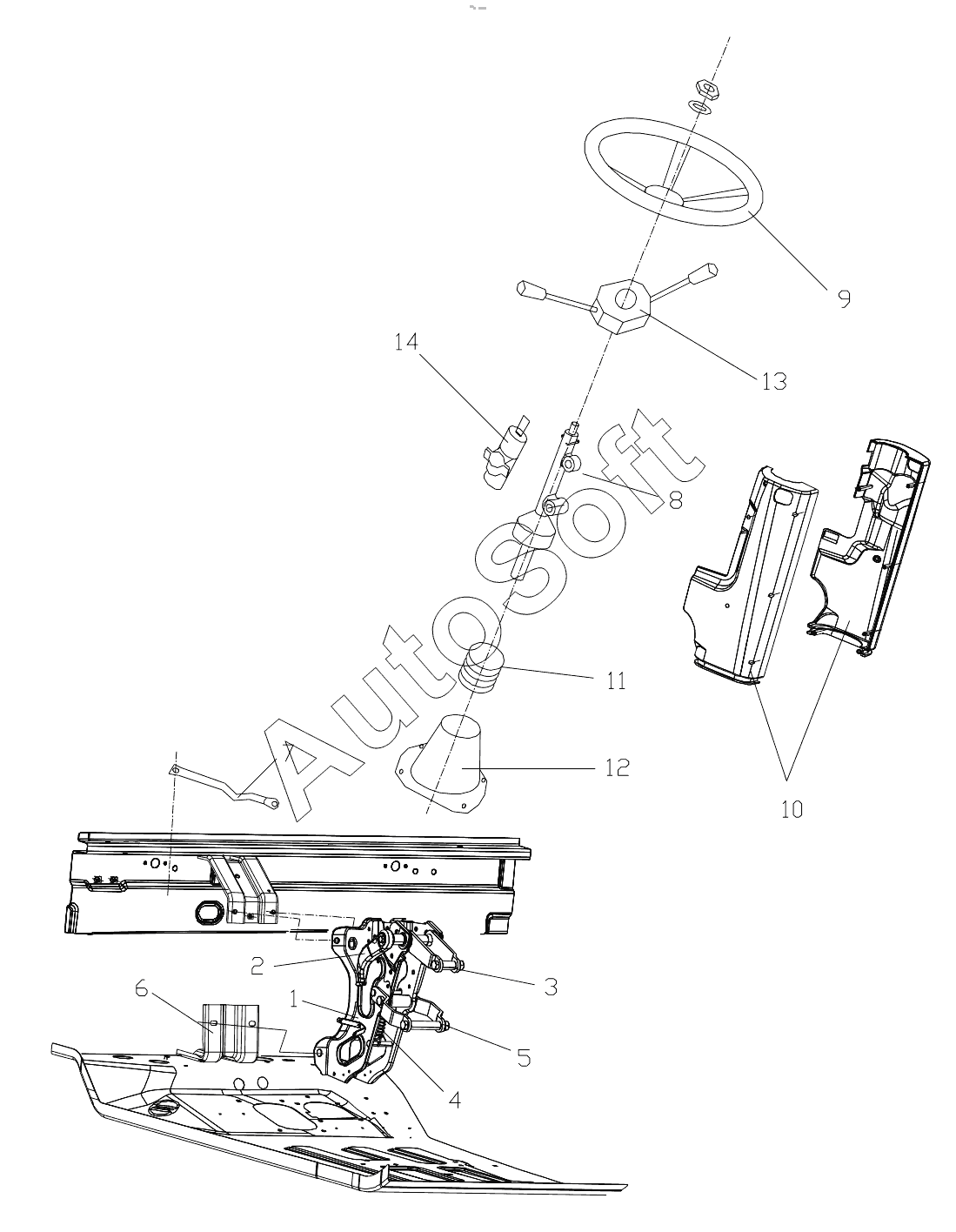

Каталог запасных частей к технике: Zoomlion ZLJ5480JQZV3 (2013). DRIVER’S CAB (STEERING COLUMN BRACKET ASSY.) D1130000435_102383Y
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q150B0625 | Q***5 | Hexagon bolt | |
| Q150B0815 | Q***5 | Hexagon bolt | |
| Q150B0825 | Q***5 | Hex bolt | |
| Q150B0825 | Q***5 | Hex bolt | |
| Q150B0830 | Q***0 | Hexagon bolt | |
| Q150B12100 | Q***0 | Hexagon bolt | |
| Q150B1295 | Q***5 | Hexagon bolt | |
| Q2140415 | Q***5 | Cross-recessed flat-head screw | |
| Q2140518 | Q***8 | Cross-recessed flat-head screw | |
| Q2710525 | Q***5 | Stainless cross-recessed pan head self-drilling screw | |
| Q33412 | Q***2 | Type all-metal hex locking nut | |
| Q340B08 | Q***8 | Hexagon nut | |
| Q351B20 | Q***0 | Hexagon nut | |
| Q40105 | Q***5 | Flat washer | |
| Q40106 | Q***6 | Flat washer | |
| Q40112 | Q***2 | Flat washer | |
| Q40120 | Q***0 | Steering disc washer | |
| Q40206 | Q***6 | Large washer | |
| Q40208 | Q***8 | Large washer | |
| Q40208 | Q***8 | Large washer | |
| Q40208 | Q***8 | Large washer | |
| Q40208 | Q***8 | Large washer | |
| Q40306 | Q***6 | Spring washer | |
| Q40308 | Q***8 | Spring washer | |
| Q40308 | Q***8 | Spring washer | |
| Q40308 | Q***8 | Spring washer | |
| Q40308 | Q***8 | Spring washer | |
| Q40320 | Q***0 | Spring washer | |
| RQ1760625 | R***5 | Guide bolt | |
| 1 | S***0 | Steering column bracket assy | |
| 2 | 3***0 | Adjusting lever – steering column | |
| 3 | 3***5 | Angle adjusting bracket assy of steering column | |
| 4 | 3***8 | Return spring – lower bracket | |
| 5 | 3***5 | Lower adjusting bracket – steering column | |
| 6 | 3***1 | Lower fixing bracket of steering column | |
| 7 | S***7 | Support rod – bracket and front boarding of steering column | |
| 8 | S***0 | Steering drive device assy | |
| 9 | S***5 | Steering disc assy | |
| 10 | S***6 | Steering column protective housing assy | |
| 11 | S***7 | Seal sleeve – steering column | |
| 12 | S***8 | Lower protective housing – steering column | |
| 13 | S***0 | Combination switch assy | |
| 14 | S***0 | Outside door handler with lock core, ignition starter switch assy |
