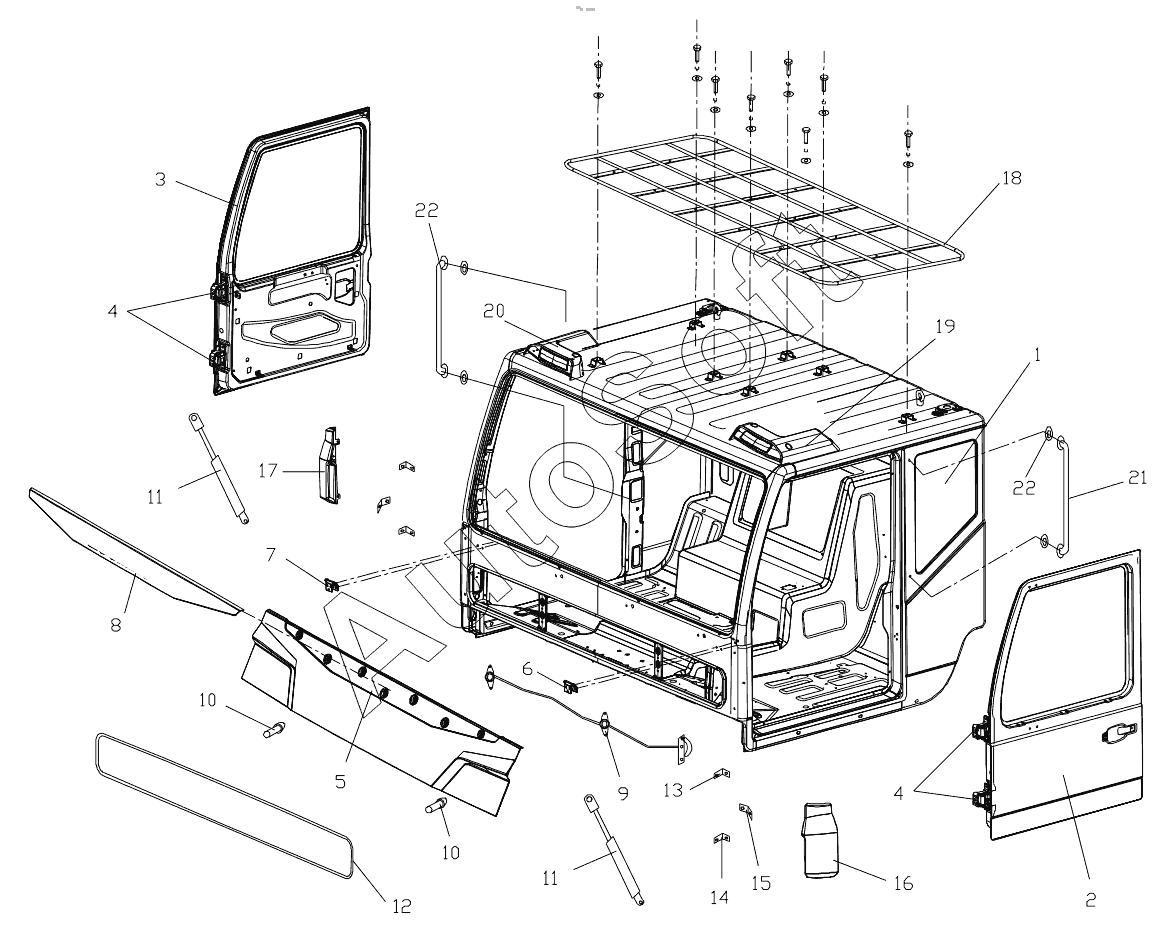

Каталог запасных частей к технике: Zoomlion ZLJ5480JQZV3 (2013). DRIVER'S CAB (VEHICLE BODY AND ITS INTERIOR EQUIPMENT D1130000435_102383Y
1
2
3
4
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q150B0820 | Q***0 | Hexagon bolt | |
| Q150B0820 | Q***0 | Hexagon bolt | |
| Q150B0825 | Q***5 | Hex bolt | |
| Q150B0825 | Q***5 | Hex bolt | |
| Q150B0825T30 | Q***0 | Hexagon bolt | |
| Q150B0830 | Q***0 | Hexagon bolt | |
| Q2540530 | Q***0 | Cross-recessed countersunk head bolt | |
| Q2540620 | Q***0 | Cross-recessed countersunk head bolt | |
| Q31206 | Q***6 | B type leaf spring nut | |
| Q340B06 | Q***6 | Hexagon nut | |
| Q340B08 | Q***8 | Hexagon nut | |
| Q40106 | Q***6 | Flat washer | |
| Q40106 | Q***6 | Flat washer | |
| Q40108 | Q***8 | Flat washer | |
| Q40206 | Q***6 | Large washer | |
| Q40208 | Q***8 | Large washer | |
| Q40208 | Q***8 | Large washer | |
| Q40208 | Q***8 | Large washer | |
| Q40208 | Q***8 | Large washer | |
| Q40306 | Q***6 | Spring washer | |
| Q40306 | Q***6 | Spring washer | |
| Q40308 | Q***8 | Spring washer | |
| Q40308 | Q***8 | Spring washer | |
| Q40308 | Q***8 | Spring washer | |
| Q40308 | Q***8 | Spring washer | |
| Q40308 | Q***8 | Spring washer | |
| RQ1760620 | R***0 | Guide bolt | |
| RQ1760620 | R***0 | Guide bolt | |
| 1 | S***0 | Driver’s cab welded assy | |
| 2 | 2***0 | Left vehicle door assy | |
| 3 | 2***0 | Right vehicle door assy | |
| 4 | S***0 | Hinge assy | |
| 5 | B***0 | Front panel assy | |
| 6 | S***9 | Left hinge assy – intermediate cover plate | |
| 7 | S***0 | Right hinge assy – intermediate cover plate | |
| 8 | S***0 | Decorative panel assy (with Logo) of front panel | |
| 9 | S***0 | Intermediate cover plate lock and drawing wire assy | |
| 10 | S***9 | Lock dowel seat | |
| 11 | S***5 | Pneumatic stay assy | |
| 12 | S***0 | Seal strip of intermediate cover plate | |
| 13 | 2***1 | Mounting bracket 1 of fender | |
| 14 | 2***2 | Mounting bracket 2 of fender | |
| 15 | 2***0 | Mounting bracket 3 of fender | |
| 16 | S***1 | Left outside plate | |
| 17 | S***2 | Right outside plate | |
| 18 | S***9 | Rope guard assy | |
| 19 | S***9 | Left corner marker light assy | |
| 20 | S***0 | Right corner marker light assy | |
| 21 | S***0 | Superstructure handrail – side boarding | |
| 22 | S***5 | Gasket – superstructure handrail |
