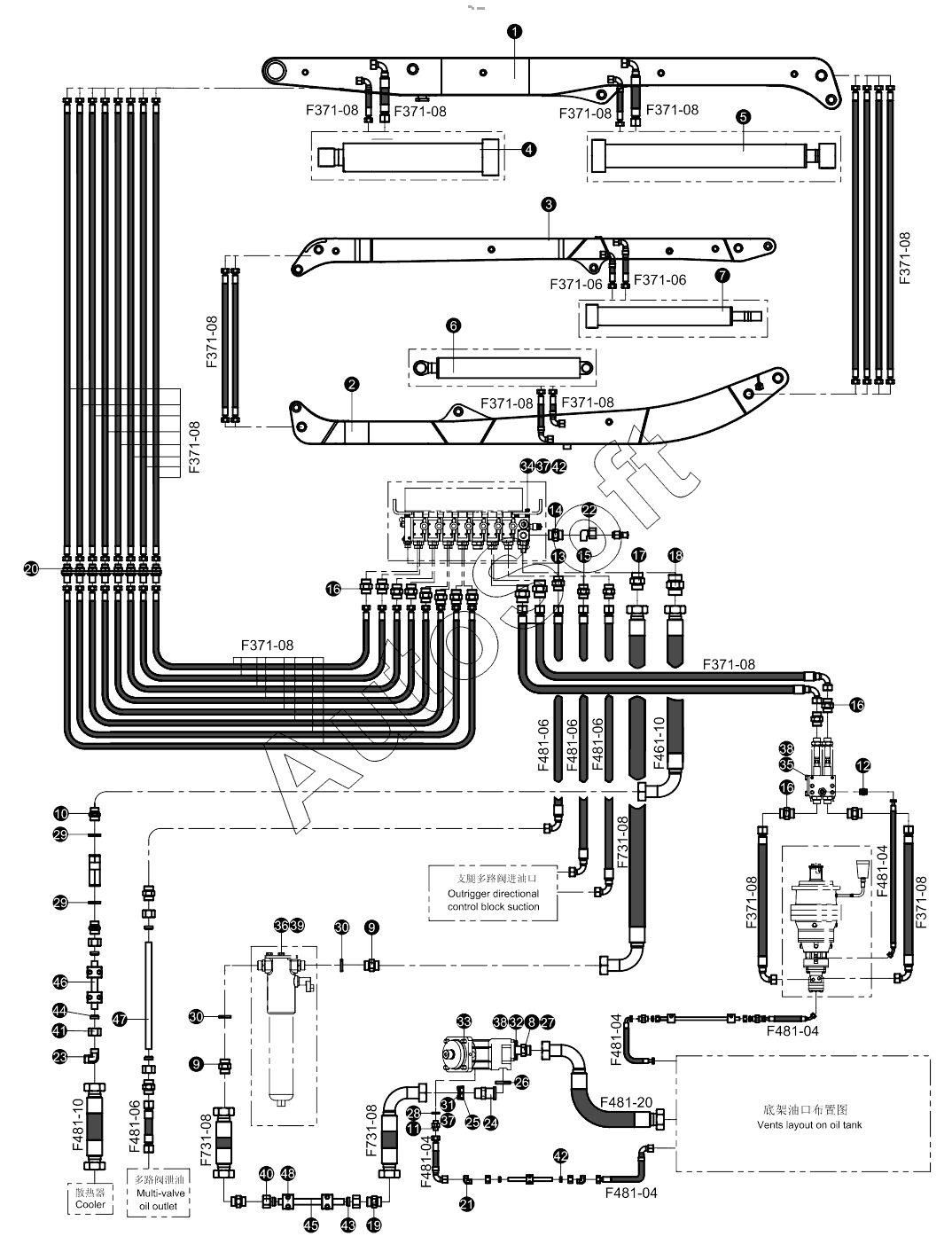

Каталог запасных частей к технике: Zoomlion 33X-4Z. Boom layout diagram 001615449A0000000
37
37
26
27
28
29
29
30
30
31
32
33
34
35
36
25
38
38
39
40
41
42
42
43
44
45
46
47
48
13
2
3
4
5
6
7
8
9
9
10
11
12
1
14
15
16
16
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | One-section arm cloth tube diagram | |
| 2 | 0***0 | Two-section arm cloth tube diagram | |
| 3 | 0***0 | Three-section arm cloth tube diagram | |
| 4 | 0***0 | One-section arm cylinder layout diagram | |
| 5 | 0***0 | Two-section arm cylinder layout diagram | |
| 6 | 0***0 | Three-section arm cylinder layout diagram | |
| 7 | 0***0 | Four-section arm cylinder layout diagram | |
| 8 | 0***1 | Boom pump inlet connector | |
| 9 | 0***4 | End straight connector | |
| 10 | 0***6 | End straight connector | |
| 11 | 1***2 | End straight connector | |
| 12 | 1***1 | End straight coupling | |
| 13 | 1***1 | End straight coupling | |
| 14 | 1***9 | Straight joint | |
| 15 | 1***3 | End straight coupling | |
| 16 | 1***4 | End straight coupling | |
| 17 | 1***0 | End straight connector | |
| 18 | 1***6 | End straight connector | |
| 19 | 1***8 | Straight joint | |
| 20 | 1***8 | Straight-through partition connector | |
| 21 | 1***6 | Right angle built-up joint | |
| 22 | 1***2 | Elbow joint | |
| 23 | 1***9 | Elbow joint | |
| 24 | 1***2 | Sae high pressure 1/2 flange joint | |
| 25 | 1***2 | Sae 1/2 high pressure flange sheet | |
| 26 | 1***3 | O-shaped sealing ring | |
| 27 | 1***2 | O-ring | |
| 28 | 1***1 | Diamond-shaped sealing ring | |
| 29 | 1***6 | Rhombus seal | |
| 30 | 1***7 | Rhombus seal | |
| 31 | 1***3 | Screw | |
| 32 | 1***7 | Screw | |
| 33 | 1***5 | Screw | |
| 34 | 1***8 | Bolt | |
| 35 | 1***6 | Bolt | |
| 36 | 1***9 | Bolt | |
| 37 | 1***3 | Washer | |
| 38 | 1***7 | Washer | |
| 39 | 1***4 | Washer | |
| 40 | 1***0 | Nut | |
| 41 | 1***7 | Nut | |
| 42 | 1***6 | PSR cutting sleeve | |
| 43 | 1***9 | Psr card holder | |
| 44 | 1***5 | Psr card holder | |
| 45 | 0***1 | Steel pipe 1 | |
| 46 | 0***2 | Steel pipe 2 | |
| 47 | 0***3 | Steel pipe 3 | |
| 48 | 1***8 | Pipe clamp |
