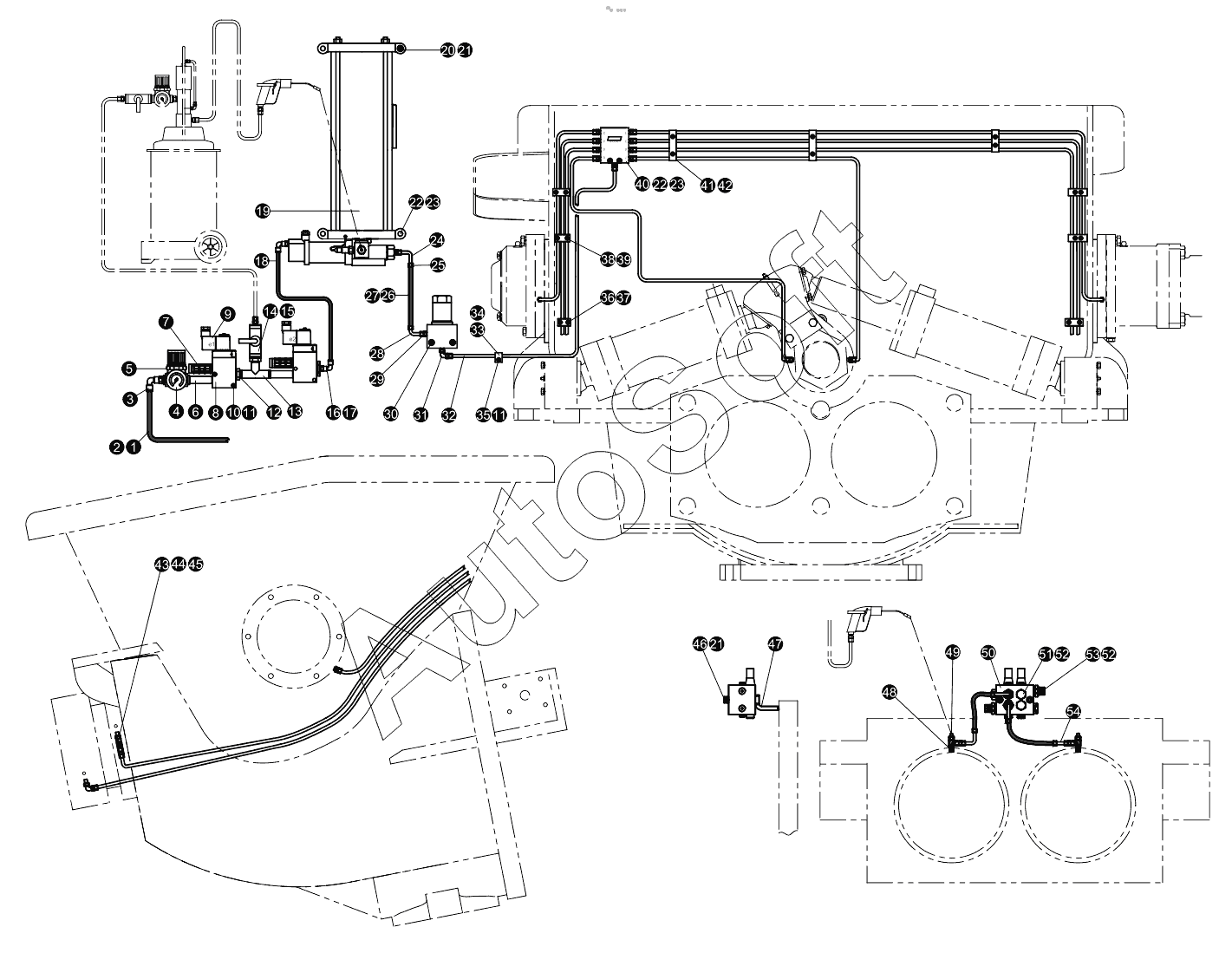

Каталог запасных частей к технике: Zoomlion 33X-4Z. Lubrication system 001692401A0000000
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***4 | Straight soft pipe | |
| 2 | 0***6 | Hose | |
| 3 | 1***2 | L quick joint | |
| 4 | 1***8 | Pressure gauge | |
| 5 | 1***9 | Voltage regulator | |
| 6 | 1***1 | Double worm joint | |
| 7 | 1***4 | Muffler | |
| 8 | 1***2 | Solenoid valve | |
| 9 | 1***9 | Electromagnetic coil | |
| 10 | 1***3 | Screw | |
| 11 | 1***0 | Washer | |
| 12 | 1***4 | Double worm joint ESK | |
| 13 | 1***5 | T-shaped connector | |
| 14 | 1***5 | Double external thread joint | |
| 15 | 1***1 | Sphere valve | |
| 16 | 1***3 | Reducing joint | |
| 17 | 1***1 | L-quick joint | |
| 18 | 0***0 | Straight soft pipe | |
| 19 | 1***0 | Pneumatic lubrication pump set | |
| 20 | 1***2 | Screw | |
| 21 | 1***3 | Washer | |
| 22 | 1***2 | Screw | |
| 23 | 1***2 | Washer | |
| 24 | 1***7 | 90° curved core | |
| 25 | 1***1 | Worm pipe sleeve | |
| 26 | 0***1 | High-pressure hose | |
| 27 | 0***2 | Protective cover | |
| 28 | 1***6 | 90°expanding core | |
| 29 | 1***6 | Tapered thread direct head | |
| 30 | 1***4 | Mesh filter | |
| 31 | 1***5 | Angled joint | |
| 32 | 0***3 | Bronze pipe | |
| 33 | 0***4 | Soleplate of 1st clamp | |
| 34 | 0***5 | Cover of 1st clamp | |
| 35 | 1***1 | Bolt | |
| 36 | 0***6 | Two-pipe clamp bottom plate | |
| 37 | 0***7 | Two pipe clamp cover plate | |
| 38 | 0***8 | Three-pipe clamp bottom plate | |
| 39 | 0***9 | Three-pipe clamp cover plate | |
| 40 | 1***0 | Eight-point progressive distributor assembly | |
| 41 | 0***0 | Four-pipe clamp bottom plate | |
| 42 | 0***1 | Four-pipe clamp cover plate | |
| 43 | 0***3 | Extension connector 1 | |
| 44 | 0***4 | Extension joint 2 | |
| 45 | 1***0 | Combined seal washer | |
| 46 | 1***4 | Screw | |
| 47 | 0***5 | Two-wire distributor mounting plate | |
| 48 | 0***6 | Three-way connector for refueling point | |
| 49 | 1***7 | Oil cup | |
| 50 | 1***8 | Double wire distributor | |
| 51 | 0***7 | Screw plug | |
| 52 | 1***0 | Rhombus seal | |
| 53 | 1***1 | End straight coupling | |
| 54 | 1***5 | Straight expanding core |
