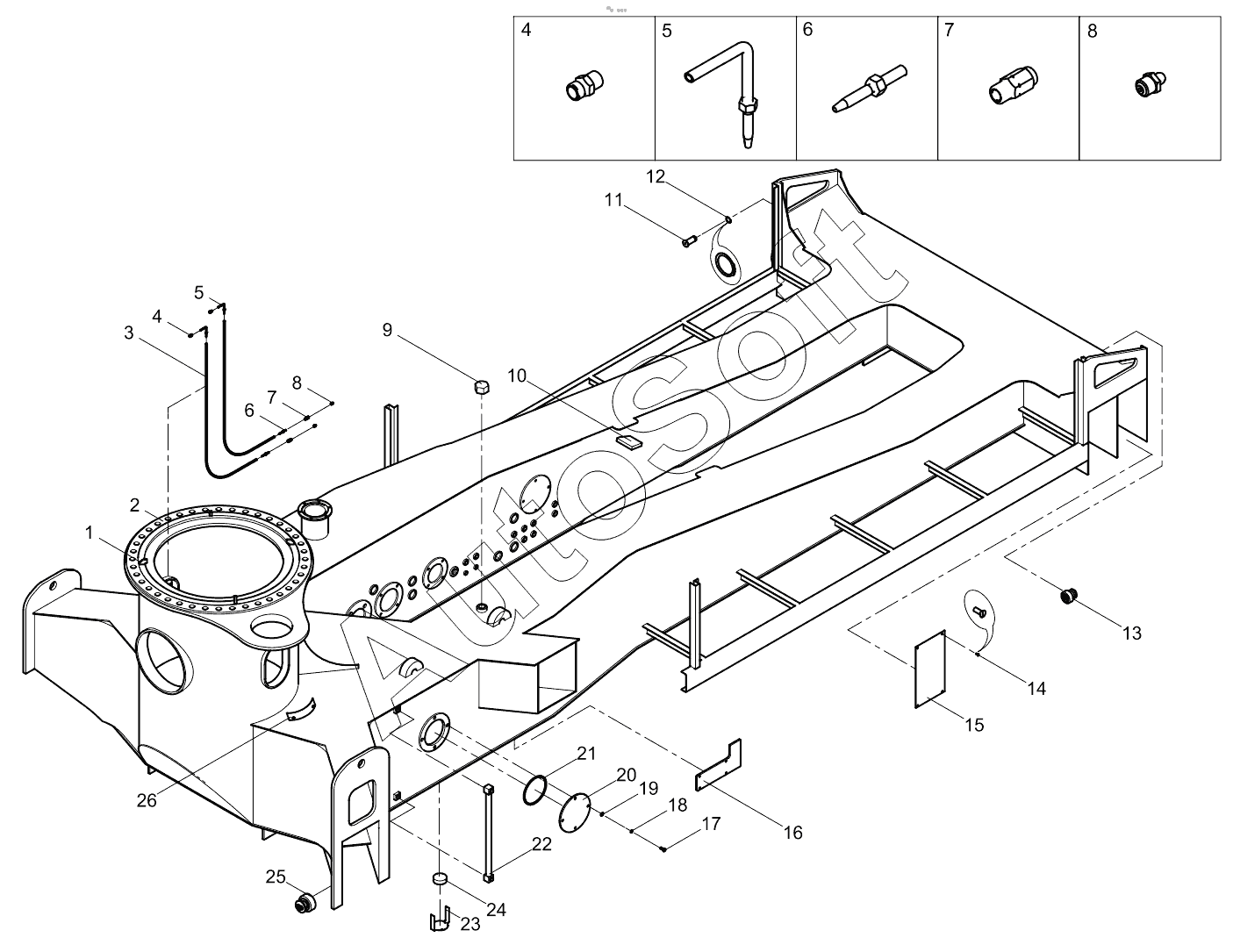

Каталог запасных частей к технике: Zoomlion 33X-4Z. Chassis 001615403A0100000
1
2
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Slewing bearing limit top plate | |
| 2 | 0***0 | Chassis structure | |
| 3 | 0***1 | High pressure hose | |
| 4 | 1***2 | Straight joint | |
| 5 | 1***6 | 90°expanding core | |
| 6 | 1***5 | Straight expanding core | |
| 7 | 1***1 | Worm pipe sleeve | |
| 8 | 1***7 | Oil cup | |
| 9 | 0***1 | Inlet nut | |
| 10 | 0***2 | Water tank lug plate | |
| 11 | 0***7 | Small pin shaft | |
| 12 | 1***8 | Retaining ring | |
| 13 | 0***0 | Support wheel | |
| 14 | 1***3 | Screw | |
| 15 | 0***1 | Sealing plate | |
| 16 | 0***1 | Outrigger multi-way valve mounting plate | |
| 17 | 1***4 | Bolt | |
| 18 | 1***7 | Washer | |
| 19 | 1***1 | Washer | |
| 20 | 0***2 | Flange cover | |
| 21 | 1***3 | O-ring | |
| 22 | 0***0 | Water level meter | |
| 23 | 0***2 | Level meter mounting plate | |
| 24 | 1***2 | Gradienter | |
| 25 | 0***0 | Front support wheel | |
| 26 | 0***0 | Gear cover positioning plate |
