Каталог запасных частей к технике: Zoomlion 33X-4Z. Main control cabinet 001615427330A1AT8
27
19
20
21
22
23
24
24
25
26
26
18
28
29
30
31
32
33
34
35
10
2
3
4
5
6
7
7
7
8
9
9
9
1
11
11
11
12
13
13
14
15
16
17

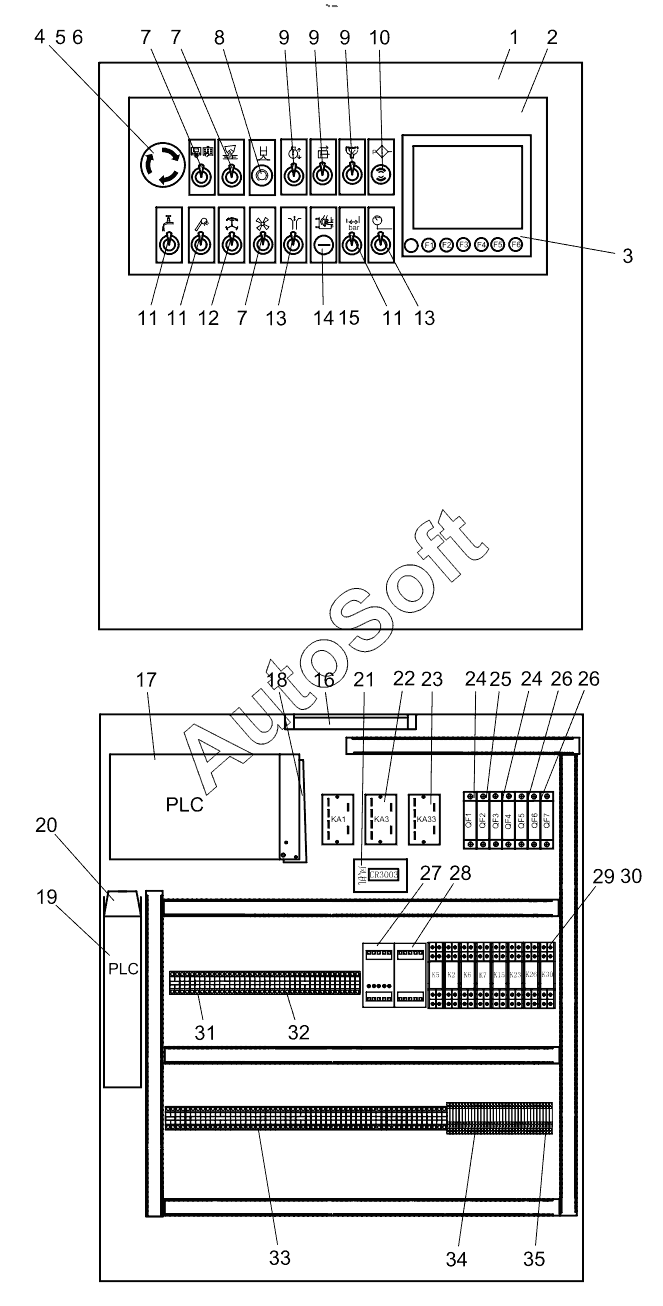

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Pump truck lean improvement electric control cabinet | |
| 2 | 1***4 | Pump truck lean improvement electric control cabinet mask | |
| 3 | 1***2 | Display screen | |
| 4 | 1***2 | Emergency stop holder | |
| 5 | 1***0 | Emergency stop button | |
| 6 | 1***4 | Emergency stop contact | |
| 7 | 1***5 | Button switch | |
| 8 | 1***2 | Potentionmeter | |
| 9 | 1***7 | Button switch | |
| 10 | 1***5 | Alarm light | |
| 11 | 1***4 | Button switch | |
| 12 | 1***5 | Button switch | |
| 13 | 1***6 | Button switch | |
| 14 | 1***5 | Nylon plug | |
| 15 | 1***5 | Lock nut | |
| 16 | 1***0 | Working floodlight | |
| 17 | 1***1 | Controller | |
| 18 | 1***2 | Connection unit | |
| 19 | 1***3 | Controller | |
| 20 | 1***3 | Connection unit | |
| 21 | 1***8 | PWM rotation voltage module | |
| 22 | 1***9 | Relay | |
| 23 | 1***7 | Crimping terminal | |
| 24 | 1***2 | Breaker | |
| 25 | 1***6 | Breaker | |
| 26 | 1***1 | Breaker | |
| 27 | 1***2 | Filter element alarm indicator board | |
| 28 | 1***2 | Speed module | |
| 29 | 1***4 | Relay | |
| 30 | 1***6 | Relay socket | |
| 31 | 1***2 | Terminal block | |
| 32 | 1***3 | Ground terminal | |
| 33 | 1***1 | Terminal block | |
| 34 | 1***8 | Terminal block | |
| 35 | 1***9 | Terminal |
