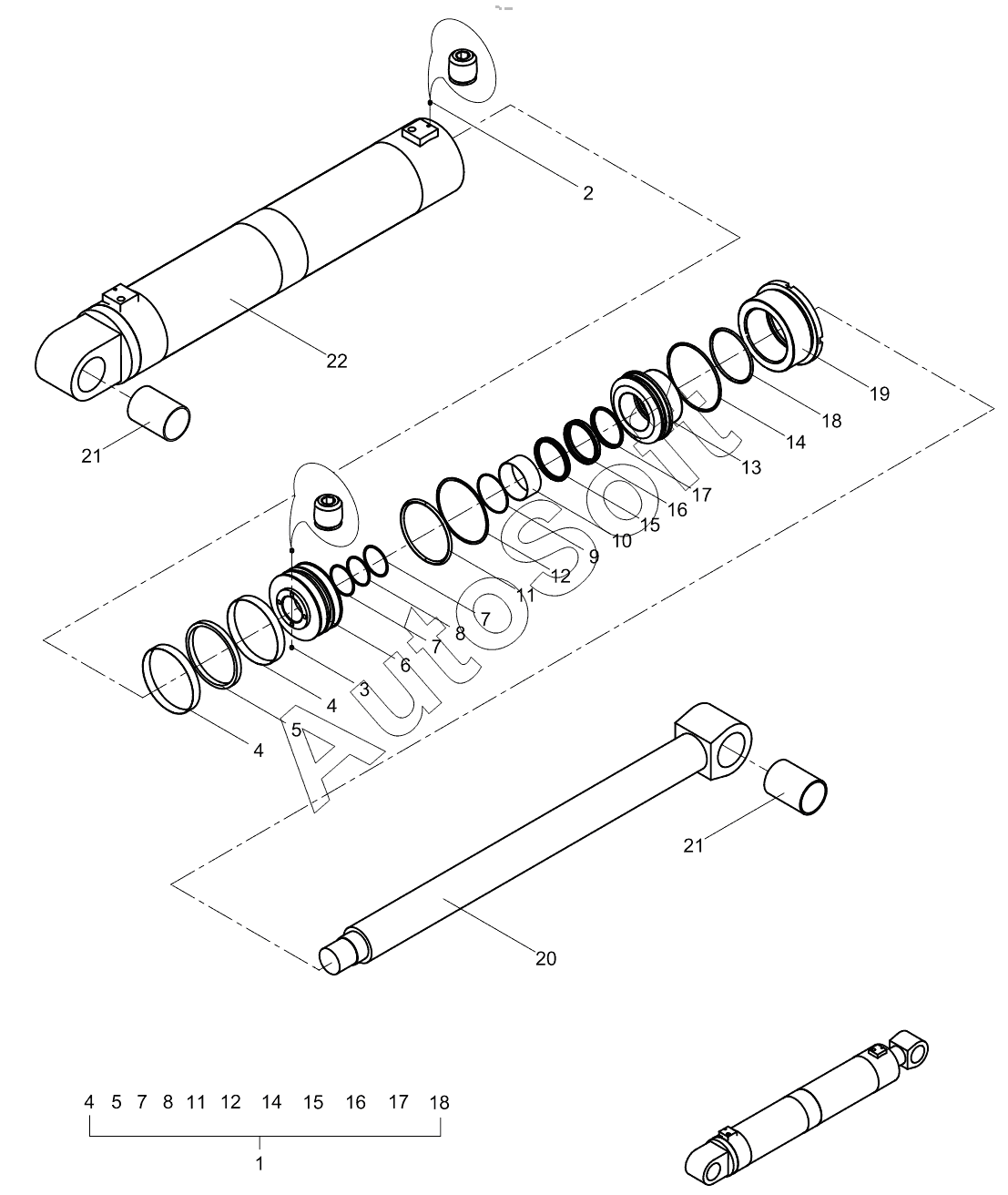

Каталог запасных частей к технике: Zoomlion 33X-4Z. One-section arm cylinder 001615407A0100000
1
2
3
4
4
4
5
5
6
7
7
7
8
8
9
10
11
11
12
12
13
14
14
15
15
16
16
17
17
18
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***6 | Repair kit | |
| 2 | 1***1 | Screw | |
| 3 | 1***2 | Screw | |
| 4 | 1***7 | Guide ring | |
| 5 | 1***3 | Piston combination seal | |
| 6 | 0***1 | Piston | |
| 7 | 1***4 | Retaining ring | |
| 8 | 1***5 | O-ring | |
| 9 | 1***1 | Retainer ring | |
| 10 | 1***7 | Composite bushing | |
| 11 | 1***1 | O-ring | |
| 12 | 1***8 | Retaining ring | |
| 13 | 0***2 | Guide sleeve | |
| 14 | 1***9 | O-ring | |
| 15 | 1***8 | Piston rod seal | |
| 16 | 1***9 | Piston rod seal | |
| 17 | 1***6 | Dust ring | |
| 18 | 1***4 | O-ring | |
| 19 | 0***3 | Gland | |
| 20 | 0***0 | Piston rod | |
| 21 | 0***9 | Bimetal bushing | |
| 22 | 0***0 | Cylinder block |
