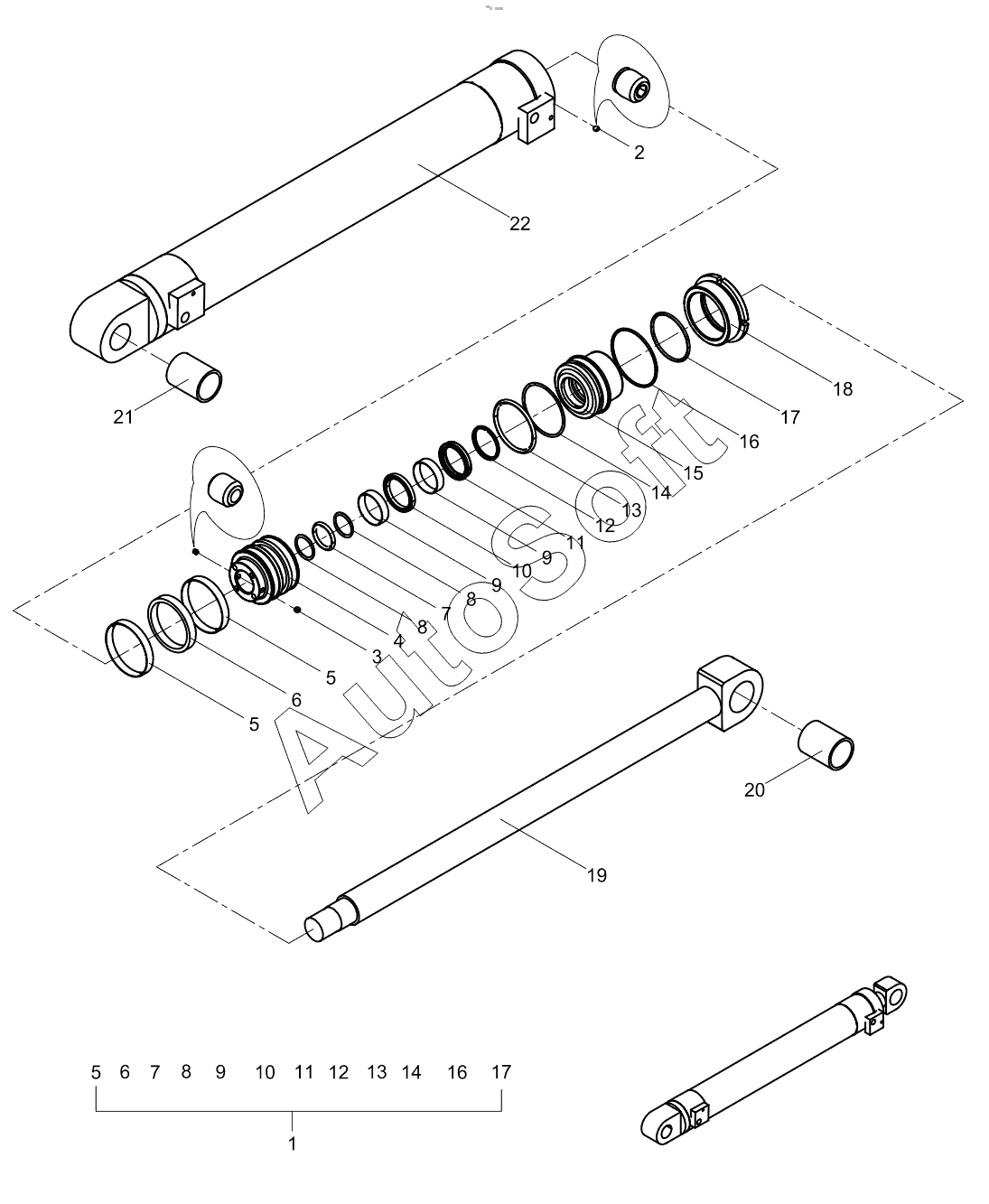

Каталог запасных частей к технике: Zoomlion 33X-4Z. Four-section arm cylinder 001615407A0400000
1
2
3
4
5
5
5
6
6
7
7
8
8
8
9
9
9
10
10
11
11
12
12
13
13
14
14
15
16
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***9 | Repair kit | |
| 2 | 1***1 | Screw | |
| 3 | 1***9 | Screw | |
| 4 | 0***1 | Piston | |
| 5 | 1***7 | Guide ring | |
| 6 | 1***2 | Piston combination seal | |
| 7 | 1***6 | O-ring | |
| 8 | 1***8 | Retaining ring | |
| 9 | 1***2 | Guide ring | |
| 10 | 1***3 | Piston rod seal | |
| 11 | 1***2 | Piston rod seal | |
| 12 | 1***9 | Dustproof ring A1 | |
| 13 | 1***3 | O-shaped sealing ring | |
| 14 | 1***9 | Retaining ring | |
| 15 | 0***2 | Guide sleeve | |
| 16 | 1***3 | O-ring | |
| 17 | 1***2 | O-shaped sealing ring | |
| 18 | 0***3 | Gland | |
| 19 | 0***0 | Piston rod | |
| 20 | 0***5 | Bimetal bushing | |
| 21 | 0***7 | Bimetal bushing | |
| 22 | 0***0 | Cylinder block |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
