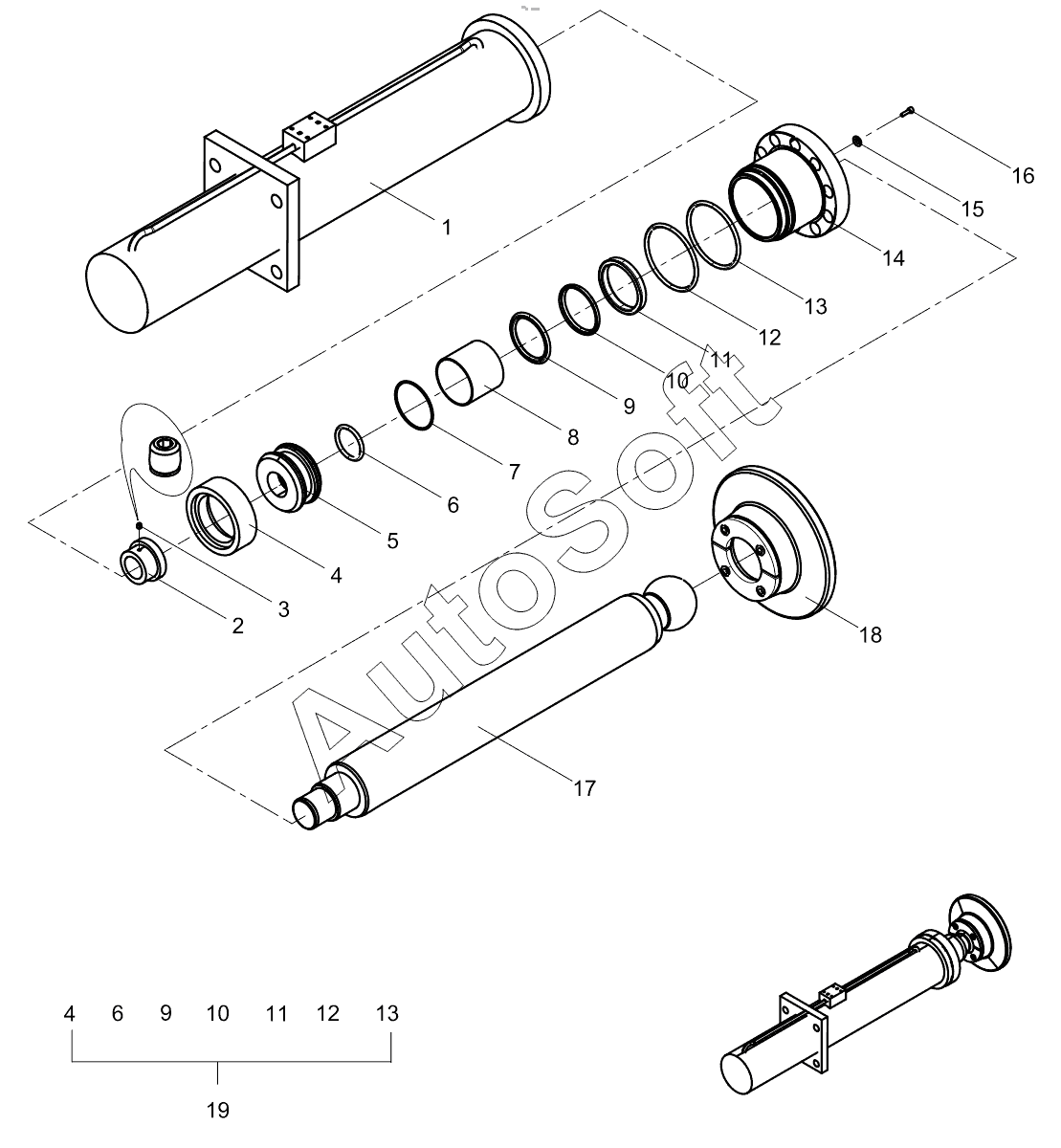

Каталог запасных частей к технике: Zoomlion 33X-4Z. Outrigger vertical cylinder 001615404A0300000
10
10
19
18
17
16
15
14
13
13
12
12
11
11
1
9
9
8
7
6
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Oil cylinder block | |
| 2 | 0***1 | Nut | |
| 3 | 1***2 | Screw | |
| 4 | 1***8 | Piston combination seal | |
| 5 | 0***2 | Piston body | |
| 6 | 1***6 | O-ring | |
| 7 | 1***2 | Retaining ring | |
| 8 | 1***8 | Composite bushing | |
| 9 | 1***5 | Combined sealing ring for shaft | |
| 10 | 1***8 | B3-type piston rod seal | |
| 11 | 1***2 | A1-type dust ring | |
| 12 | 1***9 | O-ring | |
| 13 | 1***0 | Retaining ring | |
| 14 | 0***3 | Guide sleeve | |
| 15 | 1***4 | Washer | |
| 16 | 1***0 | Bolt | |
| 17 | 0***0 | Piston rod | |
| 18 | 0***0 | Hinge seat | |
| 19 | 0***6 | Repair kit |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
