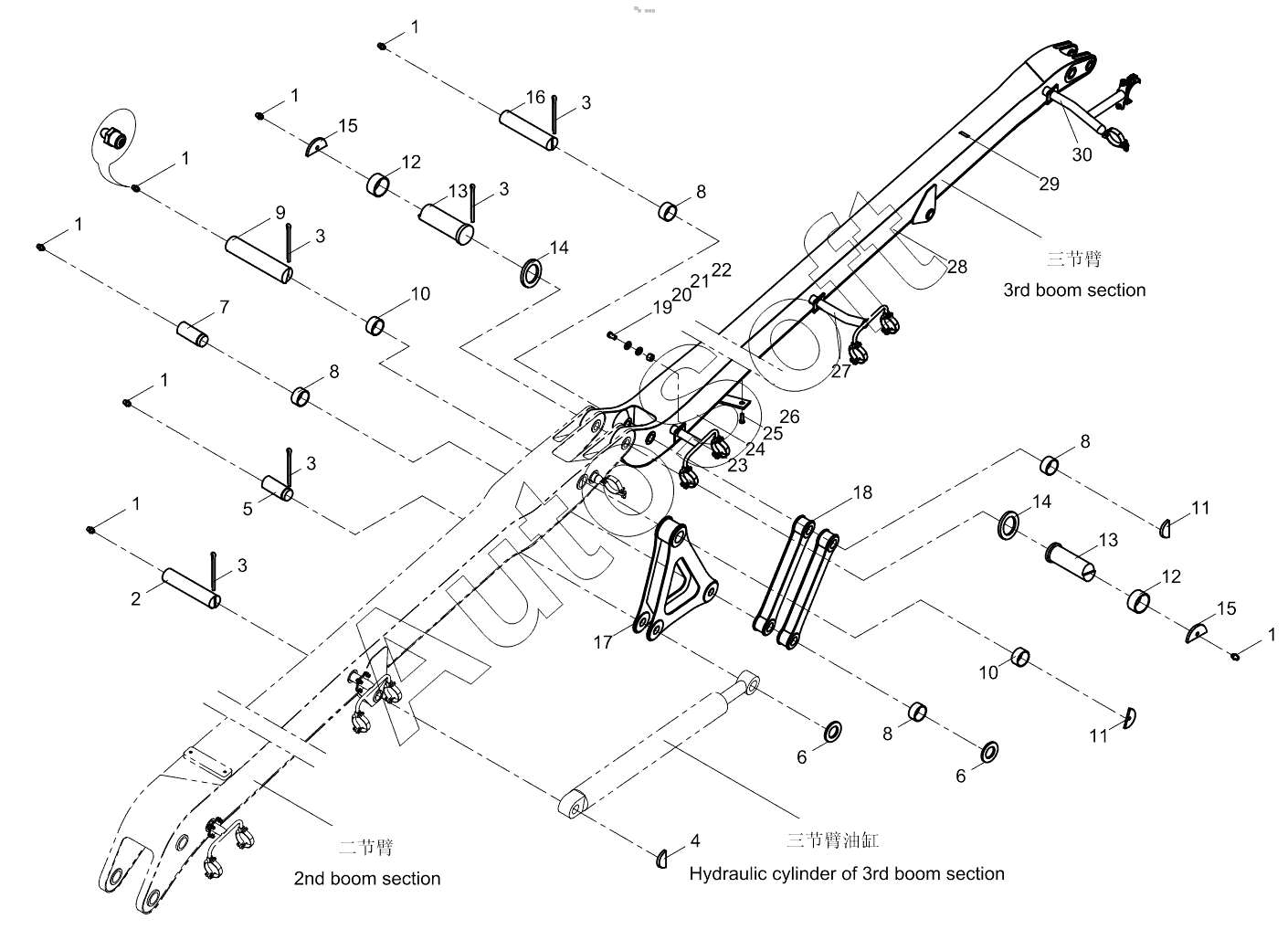

Каталог запасных частей к технике: Zoomlion 33X-4Z. Three-section arm 001615406A0300000
1
1
1
1
1
1
1
2
3
3
3
3
3
4
5
6
6
7
8
8
8
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | Oil cup | |
| 2 | 0***8 | Axis | |
| 3 | 1***7 | Pin | |
| 4 | 0***5 | Pallet | |
| 5 | 0***2 | Axis | |
| 6 | 0***2 | Card board | |
| 7 | 0***7 | Axis | |
| 8 | 0***3 | Copper sleeve | |
| 9 | 0***3 | Axis | |
| 10 | 0***9 | Copper sleeve | |
| 11 | 0***9 | Card board | |
| 12 | 0***5 | Copper sleeve | |
| 13 | 0***4 | Axis | |
| 14 | 0***5 | Card board | |
| 15 | 0***7 | Card board | |
| 16 | 0***6 | Axis | |
| 17 | 0***0 | Curved connecting rod | |
| 18 | 0***0 | Direct connecting rod | |
| 19 | 1***9 | Bolt | |
| 20 | 1***5 | Washer | |
| 21 | 1***8 | Washer | |
| 22 | 1***2 | Nut | |
| 23 | 0***0 | Bracket a | |
| 24 | 0***0 | Welding diagram of three-section arm hydraulic accessories | |
| 25 | 1***9 | Bolt | |
| 26 | 0***1 | Cushion | |
| 27 | 0***0 | Bracket b | |
| 28 | 0***0 | Three-section arm structure | |
| 29 | 0***0 | Speaker mounting plate | |
| 30 | 0***0 | Bracket c |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
