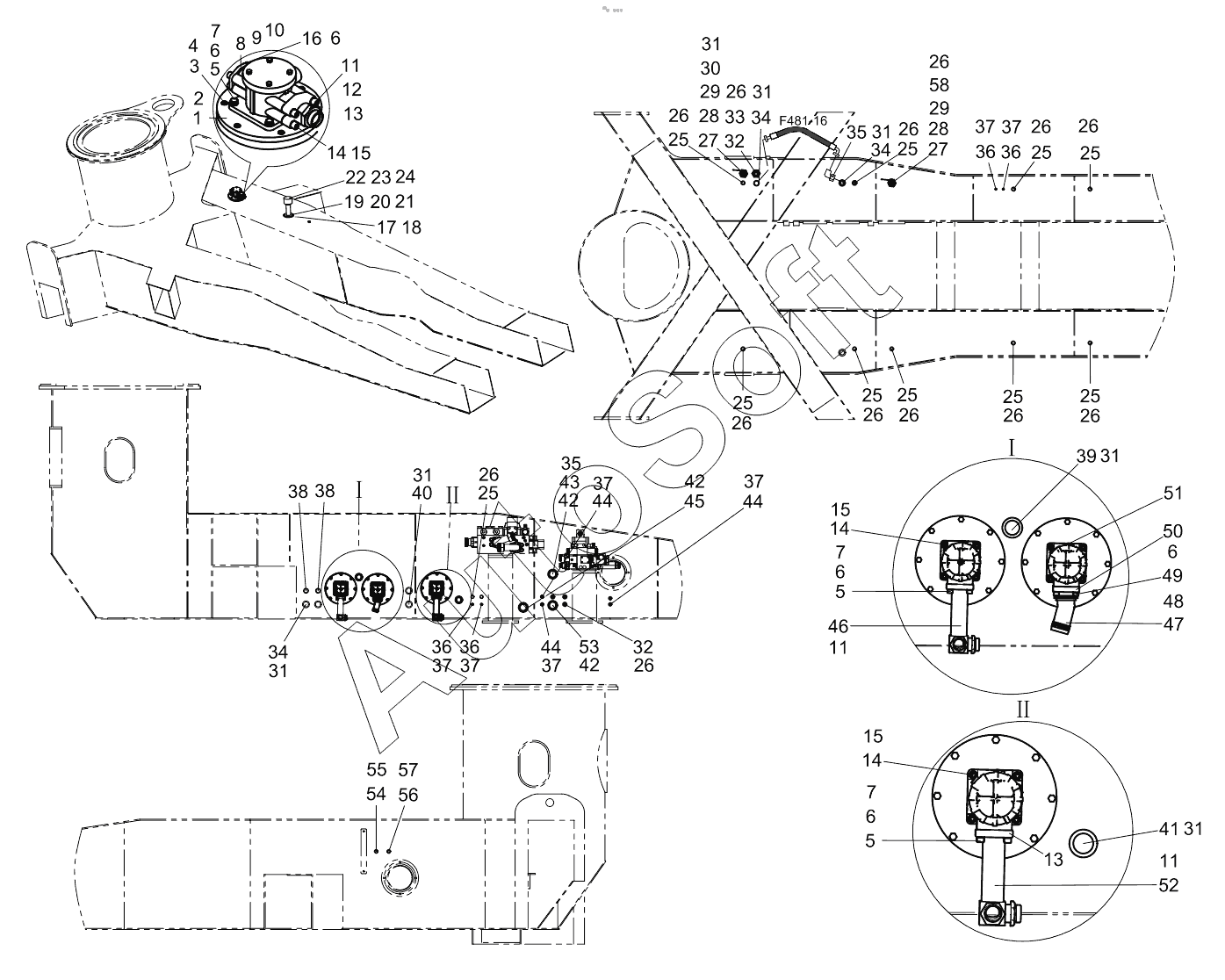

Каталог запасных частей к технике: Zoomlion 33X-4Z. Chassis oil port layout diagram 001615418A0001000
1
2
3
4
5
5
5
6
6
6
6
6
7
7
7
8
9
10
11
11
11
12
13
13
14
14
14
15
15
15
16
17
18
19
20
21
22
23
24
25
25
25
25
25
25
25
25
25
25
26
26
26
26
26
26
26
26
26
26
26
26
26
27
27
28
28
29
29
30
31
31
31
31
31
31
31
32
32
33
34
34
34
35
35
36
36
36
36
37
37
37
37
37
37
37
38
38
39
40
41
42
42
42
43
44
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Oil return transition flange | |
| 2 | 1***9 | O-ring | |
| 3 | 1***2 | Screw | |
| 4 | 1***3 | Washer | |
| 5 | 1***1 | Screw | |
| 6 | 1***7 | Washer | |
| 7 | 1***1 | Washer | |
| 8 | 1***4 | O-ring | |
| 9 | 0***3 | Flange joint | |
| 10 | 1***5 | Flange haff | |
| 11 | 1***5 | O-ring | |
| 12 | 0***4 | Flange joint | |
| 13 | 1***0 | Flange half | |
| 14 | 1***4 | Bolt | |
| 15 | 1***4 | Washer | |
| 16 | 1***1 | Screw | |
| 17 | 0***2 | Transition flange | |
| 18 | 0***4 | Gasket | |
| 19 | 1***3 | Screw M4x16-4.8 GB/T818-2000 | |
| 20 | 1***5 | Washer | |
| 21 | 1***4 | Washer | |
| 22 | 0***0 | Air filter cover | |
| 23 | 1***4 | Bolt | |
| 24 | 1***0 | Nut | |
| 25 | 1***7 | Screw plug | |
| 26 | 1***5 | Rhombus seal | |
| 27 | 0***5 | Drain joint | |
| 28 | 1***5 | Combination seal washer | |
| 29 | 1***0 | Ball valve | |
| 30 | 0***6 | Drain joint | |
| 31 | 1***7 | Rhombus seal | |
| 32 | 1***4 | Straight joint | |
| 33 | 1***4 | Three-way combination joint | |
| 34 | 1***5 | Fitting | |
| 35 | 1***7 | Right angle built-up joint | |
| 36 | 1***8 | Screw plug | |
| 37 | 1***0 | Rhombus seal | |
| 38 | 1***6 | Straight joint | |
| 39 | 0***1 | Temperature sensor transition connector | |
| 40 | 0***7 | End straight connector | |
| 41 | 1***8 | Screw plug | |
| 42 | 1***8 | Rhombus seal | |
| 43 | 0***0 | Diffusion device | |
| 44 | 1***2 | Straight joint | |
| 45 | 1***9 | Screw plug | |
| 46 | 0***0 | Boom pump oil suction joint | |
| 47 | 0***0 | Main pump suction oil filter takes over | |
| 48 | 1***8 | O-ring 97.5x3.55 | |
| 49 | 1***5 | Screw | |
| 50 | 0***3 | Flange haff | |
| 51 | 0***9 | Vacuum gauge connector (18e-20a) | |
| 52 | 0***0 | Constant pressure pump oil suction joint | |
| 53 | 0***0 | Diffusion device | |
| 54 | 1***2 | End straight coupling | |
| 55 | 1***7 | Right angle built-up joint | |
| 56 | 1***1 | End straight connector | |
| 57 | 1***6 | Right angle built-up joint | |
| 58 | 0***4 | Joint body |
