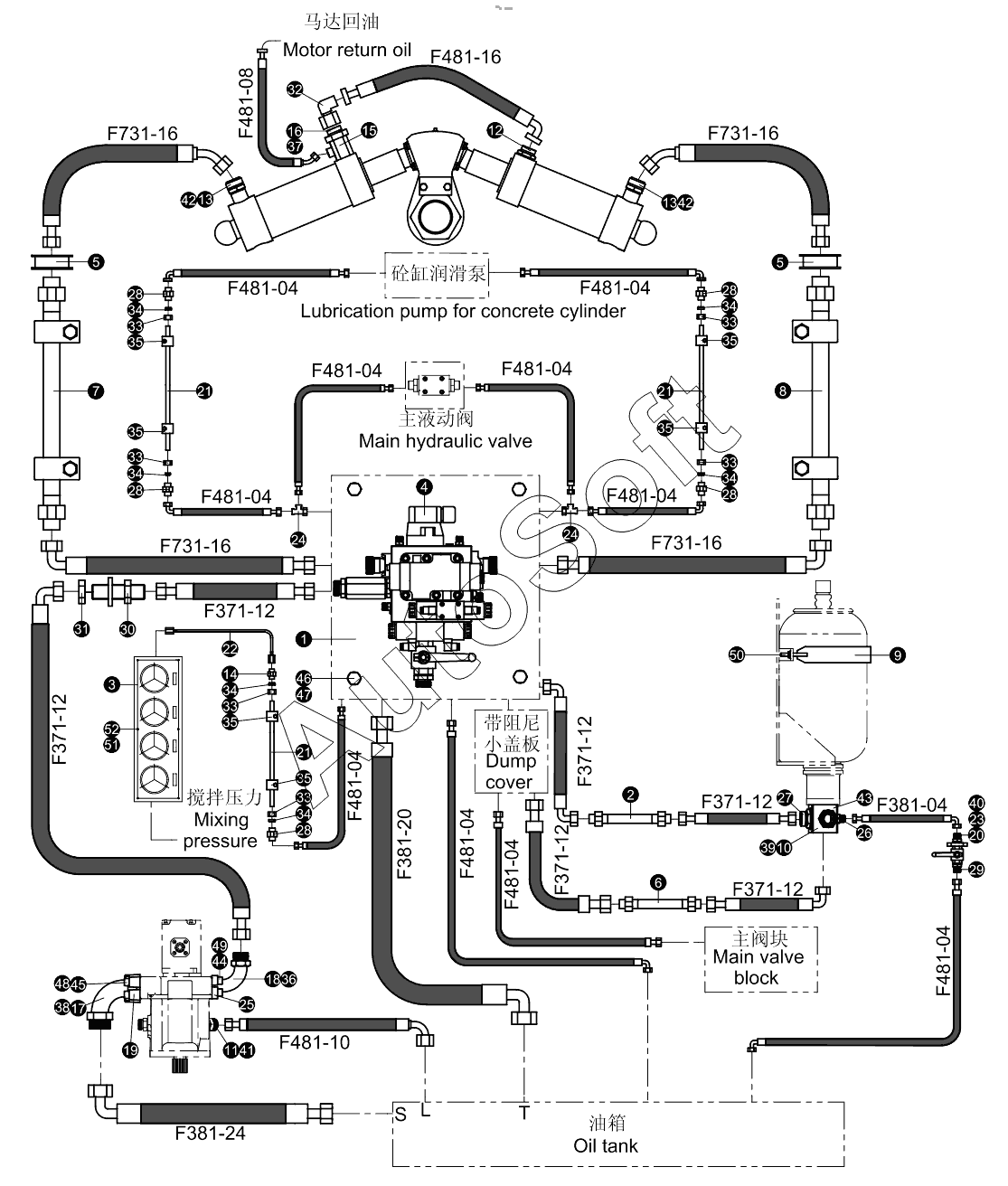

Каталог запасных частей к технике: Zoomlion 33X-4Z. Distribution oil circuit layout diagram 001615419A0000000
40
28
28
28
28
28
29
30
31
32
33
33
33
33
33
33
34
34
34
34
34
34
35
35
35
35
35
35
36
37
38
39
27
41
42
42
43
44
45
46
47
48
49
50
51
52
14
2
3
4
5
5
6
7
8
9
10
11
12
13
13
1
15
16
17
18
19
20
21
21
21
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Distribution valve block mounting frame | |
| 2 | 0***0 | Welded hard pipe | |
| 3 | 0***1 | Pressure dial | |
| 4 | 0***0 | Distribution valve set | |
| 5 | 0***2 | Rubber sleeve | |
| 6 | 0***0 | Welded hard pipe | |
| 7 | 0***0 | Distribution of hard tubes | |
| 8 | 0***0 | Distribution of hard tubes | |
| 9 | 0***0 | Hoop | |
| 10 | 0***3 | Internal and external joints | |
| 11 | 0***4 | End straight connector | |
| 12 | 0***0 | End straight connector | |
| 13 | 0***1 | End straight connector | |
| 14 | 0***2 | Straight-through connector | |
| 15 | 0***7 | Hinge bolt | |
| 16 | 0***8 | Hinge joint body | |
| 17 | 0***2 | Right angle flange joint | |
| 18 | 0***6 | Flange joint | |
| 19 | 0***1 | Flange haff | |
| 20 | 0***6 | Next door connector | |
| 21 | 0***1 | Steel pipe | |
| 22 | 1***9 | Pressure gauge line | |
| 23 | 1***1 | End straight coupling | |
| 24 | 1***7 | Combined T-joint | |
| 25 | 1***3 | Flange half | |
| 26 | 1***8 | Straight joint | |
| 27 | 1***7 | Straight joint | |
| 28 | 1***7 | Straight joint | |
| 29 | 1***8 | Clapboard nut | |
| 30 | 1***2 | Straight-through partition connector | |
| 31 | 1***7 | Next door nut | |
| 32 | 1***7 | Right angle built-up joint | |
| 33 | 1***8 | Nut | |
| 34 | 1***6 | PSR cutting sleeve | |
| 35 | 1***9 | Pipe clamp | |
| 36 | 1***2 | O-ring | |
| 37 | 1***6 | O-ring | |
| 38 | 1***4 | O-ring | |
| 39 | 1***9 | Rhombus seal | |
| 40 | 1***0 | Rhombus seal | |
| 41 | 1***4 | Rhombus seal | |
| 42 | 1***6 | Rhombus seal | |
| 43 | 1***3 | Screw plug | |
| 44 | 1***7 | Screw | |
| 45 | 1***8 | Screw | |
| 46 | 1***4 | Bolt | |
| 47 | 1***3 | Washer | |
| 48 | 1***7 | Washer | |
| 49 | 1***4 | Washer | |
| 50 | 1***2 | Nut | |
| 51 | 1***6 | Screw | |
| 52 | 1***6 | Nut |
